Installation

Inbetriebnahme des Systems: Schritt 1
Installationsort des Transmitters vorbereiten. Falls die Rückseite des Transmitters
bei der Installation nur schwer zugänglich ist, zuerst die Verdrahtung der
entfernbaren Klemmenleisten vornehmen und dann die Installation abschließen.
Zur späteren Verwendung sollten für alle Installationen die Teile- und Seriennummern aller
hier aufgeführten Komponenten protokolliert werden:
Einrichtungskennnummer oder System-ID (benutzerzugeordnet): ____________________
Basiseinheit
Relaismodul
Leit-/Widerstands-
fähigkeitsmodul
H-COMM-Modul
Chargenmodul
4- bis 20-mA-Ausgangsmodul
Ohne direkte Sonneneinstrahlung montieren.

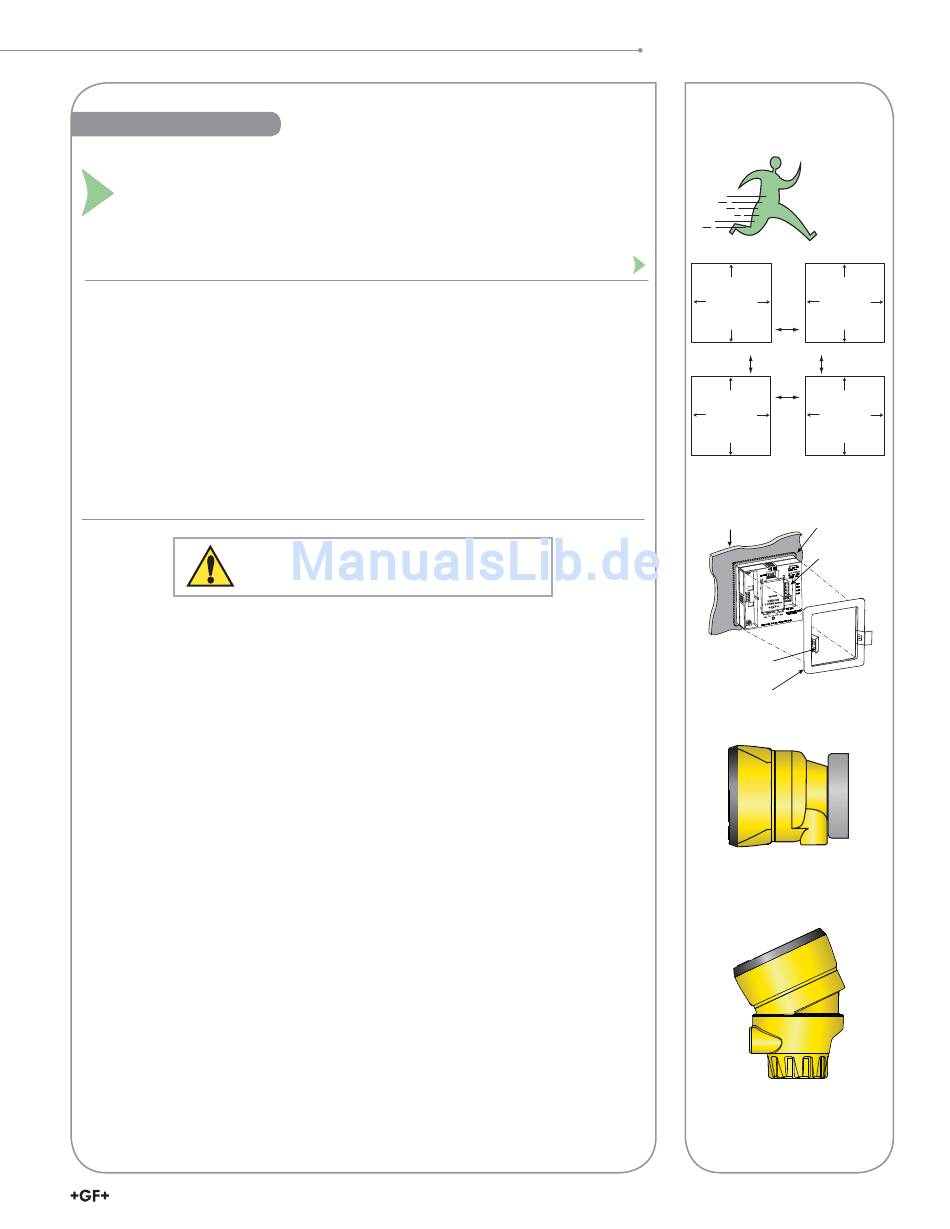

Schaltschrankinstallation
Erforderliche Werkzeuge und Geräte
● Schlichtfeile
● ¼-DIN-Stanze oder Stichsäge, geeignet zum Ausschneiden eines
Montageausschnitts mit einer Toleranz von 1 mm.
● ¼-DIN-Stanzen sind erhältlich und werden für die meisten Gerätemontageausschnitte
empfohlen, um saubere und präzise Öffnungen schnell und einfach anzufertigen.
● Falls keine Stanze verfügbar ist, kann eine Stichsäge oder eine anderes
Schneidwerkzeug verwendet werden. Die mitgelieferte adhäsive Schablone dient als
Hilfe beim Ausschneiden. Die Öffnung mit einer Feile abgraten und glätten.
1. Der Schaltschrankmontage-Transmitter ist für die Installation mit einer 1/4-DIN-
Stanze konzipiert. Zwischen allen Seiten von Geräten wird ein Abstand von 25 mm
empfohlen.
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung über die Rückseite des Geräts schieben, bis die Halterung
an den seitlichen Schnappriegeln des Geräts einrastet.
Entfernung:
1. Das Gerät vorne vorübergehend mit Klebeband sichern oder hinten festhalten.
NICHT LOSLASSEN.
2. Die Halterungsverschlüsse nach außen drücken und entfernen.
Feldmontage
Für die Feldmontage ist ein separat erhältlicher Befestigungssatz erforderlich. Mit dem
3-8050 Universalmontagekit, den 3-8051 oder 8052 Kits für integrierte Montage und dem
3-9900.396 Winkeladapterkit kann der Transmitter praktisch überall installiert werden.
Detaillierte Anweisungen für Feldmontageoptionen sind in den 3-8050, 8051 und 8052
Adapterkits enthalten (siehe Abschnitt „Bestellinformationen").
Für Feldmontageinstallationen mit dem Leit-/Widerstandsfähigkeitsmodul ist der
Winkeladapter (Teile-Nr. 3-9900.396) zusammen mit einem 3-8050 oder -8052 Adapterkit
erforderlich, damit ausreichend Platz für die Verdrahtung vorhanden ist.
Nächster Schritt: Verdrahtung (siehe S. 8).
3-9900._______ S/N ___________________
3-9900.393 S/N ___________________
3-9900.394 S/N ___________________
3-9900.395 S/N ___________________
3-9900.397 S/N ___________________
3-9900.398-1 S/N ___________________
Installation
Montageausschnitt Montageausschnitt
92 x 92 mm 92 x 92 mm
(+ 0,8, - 0 mm) (+ 0,8, - 0 mm)
3,6 x 3,6 Zoll 3,6 x 3,6 Zoll
(+0,031, -0 Zoll) (+0,031, -0 Zoll)
Mindestabstand
25 mm
Montageausschnitt Montageausschnitt
92 x 92 mm 92 x 92 mm
(+ 0,8, - 0 mm) (+ 0,8, - 0 mm)
3,6 x 3,6 Zoll 3,6 x 3,6 Zoll
(+0,031, -0 Zoll) (+0,031, -0 Zoll)
Dichtung vorne an
Montage- ausschnitt
Montageausschnitt
Klemmenleisten
Schnappriegel
Befestigungshalterung
Feldmontage mit 3-8050
Universalmontagekit
Feldmontage mit 3-8051
Kit für integrierte Montage
und Winkeladapter
9900 Transmitter 7
