Direkt-Leit-/Widerstandsfähigkeitsmodul
Hersteller-Teile-Nr. Code
3-9900.394 159 001 699 Direkt-Leit-/Widerstandsfähigkeitsmodul

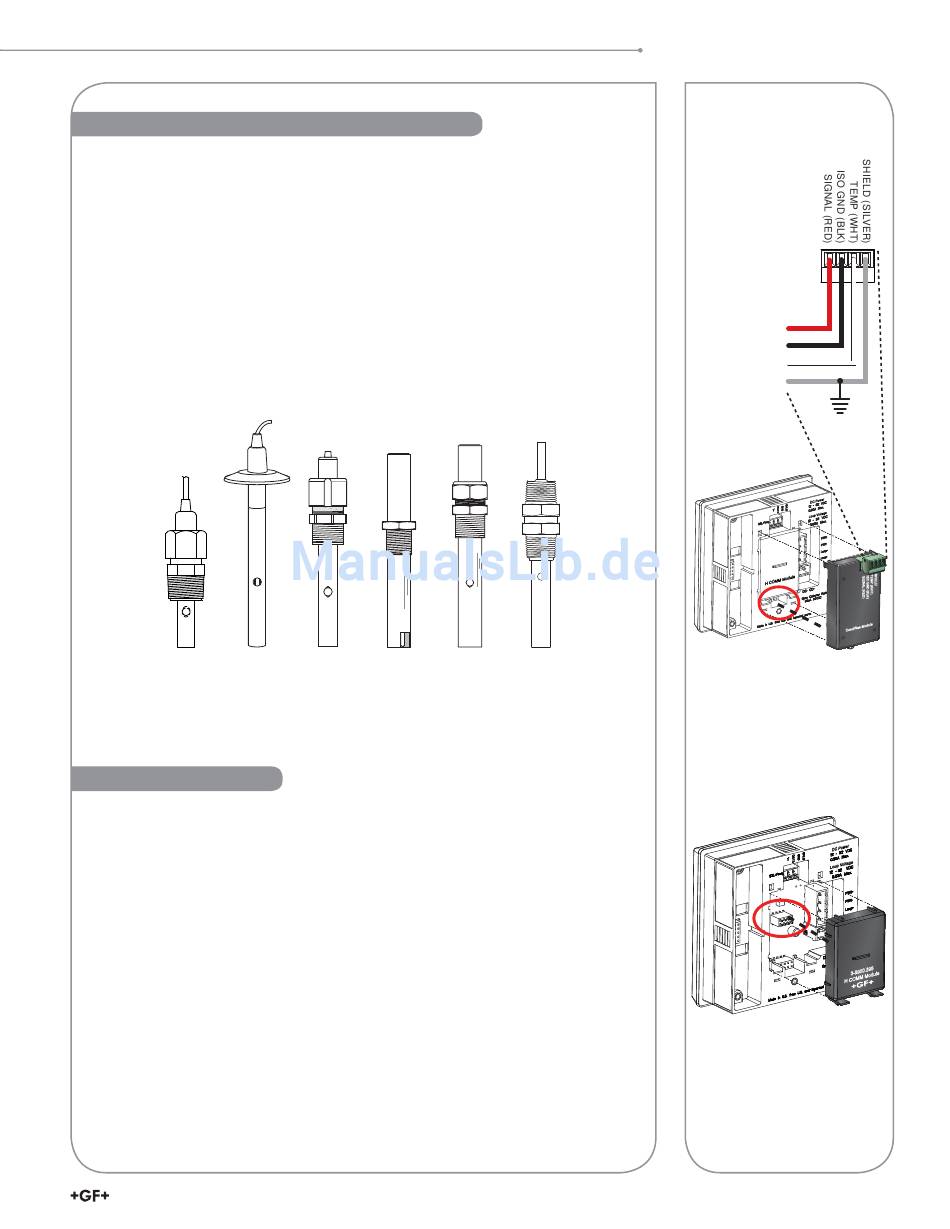

Das Direkt-Leit-/Widerstandsfähigkeitsmodul ist die direkte Schnittstelle zwischen den
Signet 2818, 2819-2823 und 2839-2842 Leitfähigkeitselektroden und dem 9900.
(Leit-/Widerstandsfähigkeits- und Salzkonzentrationsmessungen können ebenfalls über
die 2850 Sensorelektronik durchgeführt werden, die an den digitalen (S
9900 angeschlossen ist.)
● Bietet Filterung und Aufbereitung.
● Das Sensorkabel kann bis zu 30 m verlängert werden.
● 2839 - 2842 Sensoren verfügen über eine Zellkonstantenbescheinigung, um die
Genauigkeit der Sensormessungen zu verbessern (siehe Seite 37).
Zusätzliche Verdrahtungsinformationen sind im Anleitungsblatt des
Leit-/Widerstandsfähigkeitsmoduls (Teile-Nr. 3-9900.092) aufgeführt.
2818 Sanitär

H-COMM-Modul

Hersteller-Teile-Nr. Code
3-9900.395 159 001 697
Das H-COMM-Modul ermöglicht die Kommunikation zwischen dem 9900 und einem
HART ® aktivierten Gerät. Das HART (Highway Addressable Remote Transducer)-Protokoll
überlagert digitale Signale auf dem 4- bis 20-mA-Analogsignal.
Weitere Details sind im Anleitungsblatt des 9900 H-COMM-Moduls (Teile-Nr. 3-9900.094)
enthalten.
HINWEIS: Bei einem installierten H-COMM-Modul sind in Schleifenstromsystemen
mindestens 24 V erforderlich.
Hinweis: Der schwarze Kunststoff-Jumper neben dem Stromanschluss sollte nur entfernt
werden, wenn sowohl das H-COMM-Modul verwendet wird als auch die erforderliche
Sensorkabellänge mehr als 304 m beträgt.
HART ist eine eingetragene Marke der HART Communication Foundation, Austin, Texas, USA.
®
Jegliche nachfolgende Verwendung des Begriffs HART in diesem Dokument bezieht sich auf die
eingetragene Marke.
Beschreibung
2819- 2822 2823
2821
Beschreibung
H-COMM-Modul
L) Eingängen des
3
Abschirmung
2839-
2842
H-COMM-Modul
Rot
Schwarz
Weiß
9900 Transmitter 5
