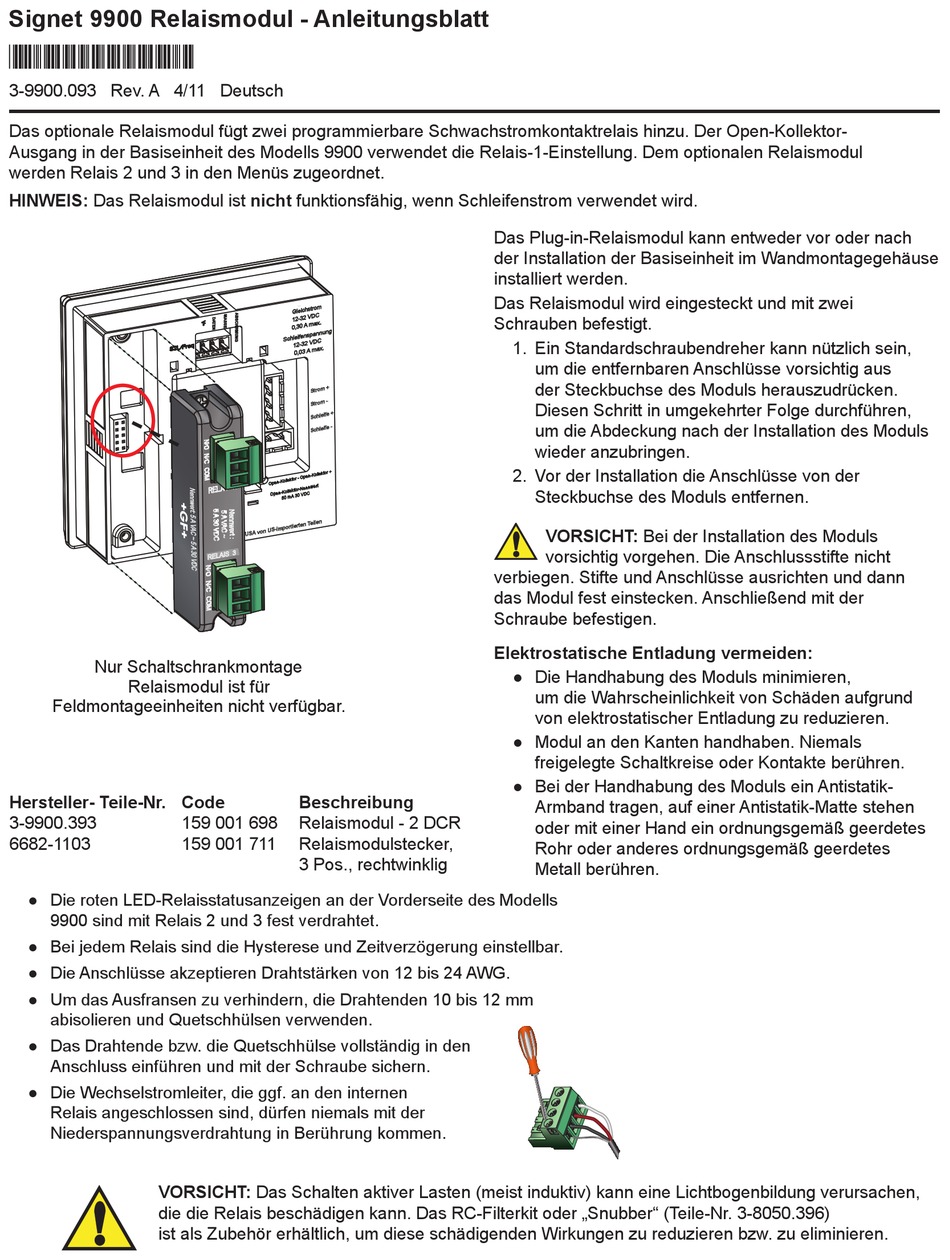

Signet 9900 Anleitung

Signet 9900 Relaismodul - Anleitungsblatt
*3-9900.093*
3-9900.093 Rev. A 4/11 Deutsch
Das optionale Relaismodul fügt zwei programmierbare Schwachstromkontaktrelais hinzu. Der Open-Kollektor-
Ausgang in der Basiseinheit des Modells 9900 verwendet die Relais-1-Einstellung. Dem optionalen Relaismodul
werden Relais 2 und 3 in den Menüs zugeordnet.
HINWEIS: Das Relaismodul ist nicht funktionsfähig, wenn Schleifenstrom verwendet wird.
Nur Schaltschrankmontage
Relaismodul ist für
Feldmontageeinheiten nicht verfügbar.
Hersteller- Teile-Nr. Code
3-9900.393 159 001 698
6682-1103 159 001 711
● Die roten LED-Relaisstatusanzeigen an der Vorderseite des Modells
9900 sind mit Relais 2 und 3 fest verdrahtet.
● Bei jedem Relais sind die Hysterese und Zeitverzögerung einstellbar.
● Die Anschlüsse akzeptieren Drahtstärken von 12 bis 24 AWG.
● Um das Ausfransen zu verhindern, die Drahtenden 10 bis 12 mm
abisolieren und Quetschhülsen verwenden.
● Das Drahtende bzw. die Quetschhülse vollständig in den
Anschluss einführen und mit der Schraube sichern.
● Die Wechselstromleiter, die ggf. an den internen
Relais angeschlossen sind, dürfen niemals mit der
Niederspannungsverdrahtung in Berührung kommen.
VORSICHT: Das Schalten aktiver Lasten (meist induktiv) kann eine Lichtbogenbildung verursachen,
die die Relais beschädigen kann. Das RC-Filterkit oder „Snubber" (Teile-Nr. 3-8050.396)
ist als Zubehör erhältlich, um diese schädigenden Wirkungen zu reduzieren bzw. zu eliminieren.
Beschreibung
Relaismodul - 2 DCR
Relaismodulstecker,
3 Pos., rechtwinklig
Das Plug-in-Relaismodul kann entweder vor oder nach
der Installation der Basiseinheit im Wandmontagegehäuse
installiert werden.
Das Relaismodul wird eingesteckt und mit zwei
Schrauben befestigt.
1. Ein Standardschraubendreher kann nützlich sein,
um die entfernbaren Anschlüsse vorsichtig aus
der Steckbuchse des Moduls herauszudrücken.
Diesen Schritt in umgekehrter Folge durchführen,
um die Abdeckung nach der Installation des Moduls
wieder anzubringen.
2. Vor der Installation die Anschlüsse von der
Steckbuchse des Moduls entfernen.
VORSICHT: Bei der Installation des Moduls
vorsichtig vorgehen. Die Anschlussstifte nicht
verbiegen. Stifte und Anschlüsse ausrichten und dann
das Modul fest einstecken. Anschließend mit der
Schraube befestigen.
Elektrostatische Entladung vermeiden:
● Die Handhabung des Moduls minimieren,
um die Wahrscheinlichkeit von Schäden aufgrund
von elektrostatischer Entladung zu reduzieren.
● Modul an den Kanten handhaben. Niemals
freigelegte Schaltkreise oder Kontakte berühren.
● Bei der Handhabung des Moduls ein Antistatik-
Armband tragen, auf einer Antistatik-Matte stehen
oder mit einer Hand ein ordnungsgemäß geerdetes
Rohr oder anderes ordnungsgemäß geerdetes
Metall berühren.
