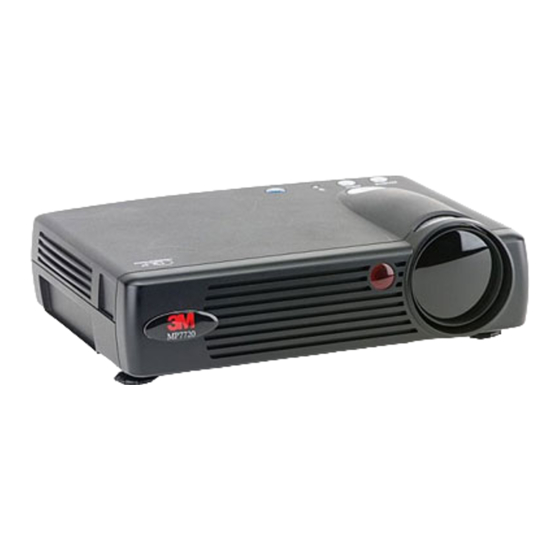

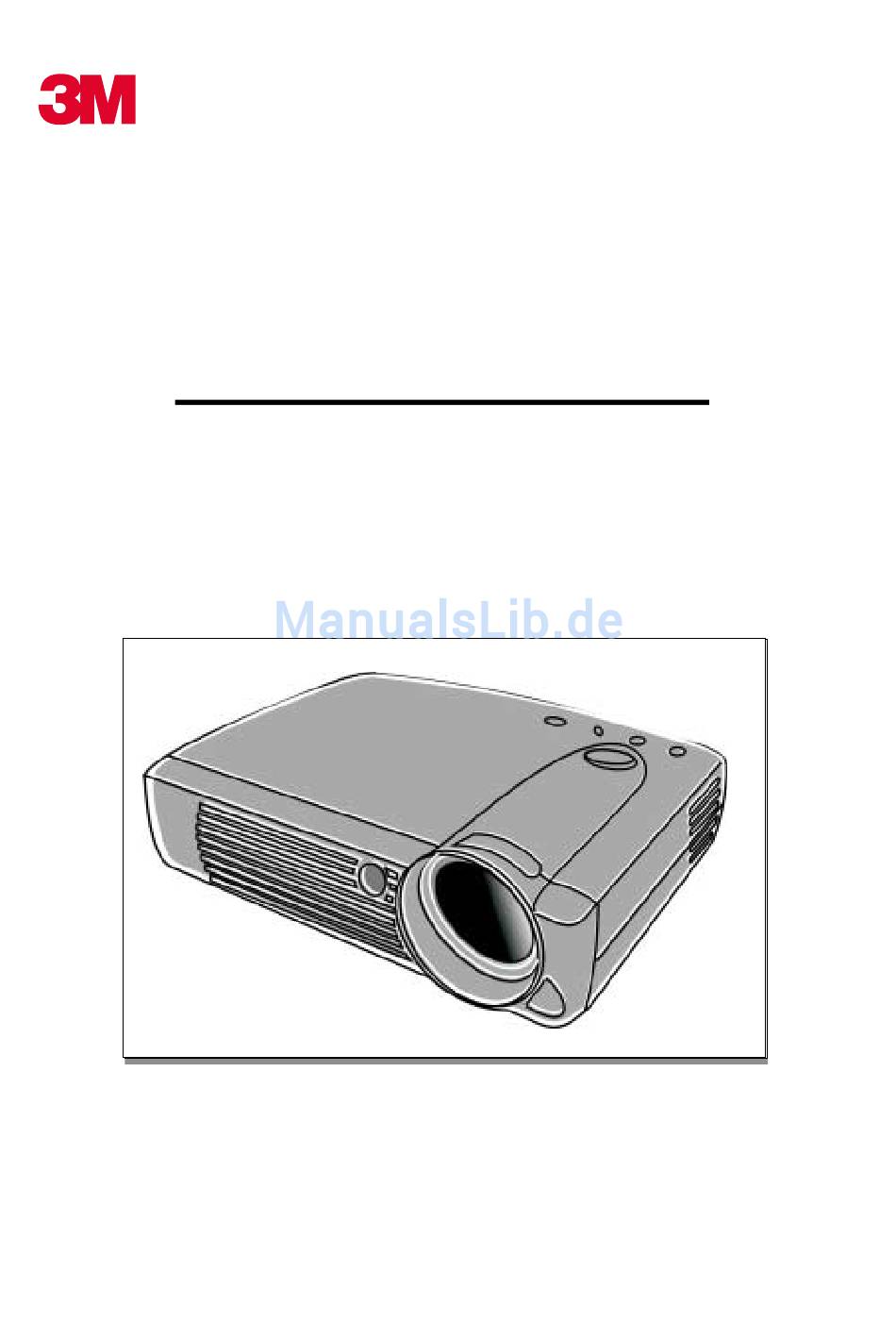

- Seite 1 MP7720 Personal Projector Benutzerhandbuch Deutsch ™ © 3M IPC 2000 Multimedia Projector MP7630...
- Seite 2 ™ Multimedia Projector MP7630 © 3M IPC 2000...
-
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 30 ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 4: Einführung
Betrieb innerhalb des Bereichs von 110 bis 230 V ausgelegt, während es bei Spannungsabfällen bzw. –stößen von ±10 V zu Betriebsstörungen kommen kann. In solchen Risikoregionen empfiehlt sich die Installation einer Spannungsausgleichseinheit. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 5: Garantie
Ihnen bei der Bedienung und Pflege Ihres Projektors 3M™ MP7720 Personal Projector. Garantie Begrenzte Garantie 3M gewährt für den Zeitraum von zwei Jahren ab Kaufdatum eine Produktgarantie für die Freiheit von Material- und Verarbeitungsmängeln bei ordnungsgemäßer Verwendung und Lagerung. Haftungsausschluss: Bei den Lampen handelt es sich um Verbrauchsmaterial, weshalb für sie lediglich eine Garantie von 90 Tagen oder 180 Betriebsstunden übernommen wird, je... -
Seite 6: Lieferumfang
Lieferumfang Der 3M™ MP7720 Projektor wird mit den notwendigen Kabeln für den Anschluss an Standard-PCs, Macintosh- oder tragbare Computer ausgeliefert. Gehen Sie beim Auspacken sorgfältig vor und stellen Sie sicher, dass alle unten aufgeführten Teile vorhanden sind. Sollten Teile fehlen, wenden Sie sich bitte an die Verkaufsstelle. -
Seite 7: Optionales Zubehör
(siehe nächste Seite) 10. D-Sub-Anschluss 2. Projektionslinse (für Computer/Eingang) 3. Vordere Stellfüße 11. Audioeingang 4. IR-Fernbedienungssensor 12. Hintere Stellfüße 5. Belüftungsgitter 13. Lampenabdeckung (Unterseite der Einheit) 6. Kensington-Verschluss 7. AC-Netzkabeleingang 8. S-Videoanschluss ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 8: Externes Bedienfeld
Durch Betätigen der Taste Ein/Aus für die Dauer einer Sekunde wird der Projektor ein- bzw. ausgeschaltet. • Taste Auto: Zum automatischen Anpassen an die beste Bildqualität für aktuell empfangene Signale. • Taste Quelle: Zur Auswahl der Signalquellen PC/RCA/S-Video. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 9: Leistungsmerkmale Des Projektors
Table of Contents Leistungsmerkmale des Projektors Der MP7720 Projektor vereint hochleistungsfähiges Gerätedesign für optische Geräte mit benutzerfreundlichen Elektrik, wodurch zuverlässige Qualität und optimale Handhabung beim Gebrauch der Einheit gewährleistet werden. Der MP7720 Projektor bietet die folgenden Funktionen: • Intelligente autom. Einstellung zur Anzeige optimaler Bildqualität •... -
Seite 10: Beschreibung Der Fernbedienung
Lautstärke Ton aus Fernbedienungsfunktionen Die Sensoren für die Fernbedienung befinden sich auf der Vorder- und Rückseite des Projektors. Die Entfernung zwischen dem Sensor und der Fernbedienungs- einheit muss unter 6 m betragen. ™ Personal Projector MP7720 © 3M IPC 2000... - Seite 11 VERKLEINERN – wird die Bildgröße verringert. Bei erneutem Betätigen der Taste wird das Bild weiter verkleinert, bis es wieder die Ursprungsgröße aufweist. Drücken Sie die EINGABE-Taste, um zum normalen Anzeigemodus zurückzukehren. (Diese Funktion kann in Verbindung mit der Funktion STANDBILD verwendet werden.) ™ © 3M IPC 2000 Personal Projector MP7720...
-
Seite 12: Einsatz Und Auswechselung Der Batterien
Positionieren Sie die Abdeckung auf dem Fach und drücken Sie sie herunter, bis sie einrastet. Achtung Die Fernbedienung darf keiner extremen Hitze oder Feuchtigkeit ausgesetzt werden. Verwenden Sie keine alten und neuen Batterien oder Batterien unterschiedlichen Fabrikats zusammen. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 13: Installation
80 in./ 203.2 cm 100 in./ 254.0 cm 120 in./ 304.8 cm 150 in./ 381.0 cm Anschluss an verschiedene Geräte Innerhalb weniger Sekunden lässt sich der MP7720 Projektor an das System Ihres Computers/tragbaren Computers, Videorekorders usw. anschließen. Macintosh-Benutzer benötigen für den Anschluss jedoch einen Mac-Adapter. Der Adapter ist ein optionales Zubehörteil. -
Seite 14: Betrieb
Die rückbeleuchtete EIN/AUS-Taste blinkt grün und leuchtet permanent grün, wenn die Stromzufuhr eingeschaltet ist. (Wenn die Stromzufuhr ausgeschaltet wird, ist die EIN/AUS-Taste erst nach einer Rückstellzeit von 60 Sek. wieder aktiv.) 3. Schalten Sie alle angeschlossenen Geräte ein. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 15: Digitale Schrägprojektions-Korrektur
In einigen Fällen ist die manuelle Optimierung der Bildqualität notwendig. Betätigen Sie hierzu die AUTO-Taste auf dem Bedienfeld des Projektors oder auf der Fernbedienung. Innerhalb von drei Sekunden zeigt Ihnen die in die 3M MP7720 integrierte Funktion für die intelligente automatische Einstellung die beste Bildqualität an. -
Seite 16: Quellenauswahl
AV-Eingang Phase Kontrast Auto-Aus Höhen Frequenz Farbbalance Reset Tiefen H-Lage Ton aus V-Lage Videoeingang Trapez Bildverhältnis Sprache Quelle Helligkeit System Spiegel Lautstärke Kontrast Farbe Auto-Aus Höhen Schärfe Farbton Reset Tiefen Ton aus ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 17: Menü „Anzeige
Table of Contents 1. Menü „Anzeige“ Trapez Helligkeit ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 18: Menü „Bild
Kontrast Farbbalance 2. Menü „Bild“ Automatisches Ändern der Größe Passt das Bild automatisch der Bildschirmgröße an. ™ Personal Projector MP7720 © 3M IPC 2000... - Seite 19 Table of Contents Phase (Autom. Ändern der Größe AUS) Frequenz (Autom. Ändern der Größe AUS) H-Lage V-Lage ™ © 3M IPC 2000 Personal Projector MP7720...
-
Seite 20: Untermenü „Bild" Mit Av-Eingang
3. Untermenü „Bild“ mit AV-Eingang Dieses Menü ist nur dann verfügbar, wenn das Eingangssignal von Video oder S-Video stammt. Bildverhältnis 4:9 (Normal) 16:9 (Video) System Auto PAL-M PAL-N SECAM Farbe Weniger Mehr Farbton Grün ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 21: Menü „Steuerung
Englisch (En) Französisch (Fr) Deutsch (De) Italienisch (It) Spanisch (Es) Portugiesisch (Po) Traditionelles Chinesisch (TC) Spiegel Normal V-Inv (Vertikal invertiert) H-Inv (Horizontal invertiert) H/V-Inv (Horizontal und Vertikal invertiert) invertiert das Bild so, dass es je nach Projektorposition richtig dargestellt wird. ™ © 3M IPC 2000 Personal Projector MP7720... - Seite 22 1. Standard 2. Wandmontageprojektion 3. Rückwärtige Projektion 4. Wandmontage- und rückwärtige Projektion Auto-Aus Schaltet die Stromversorgung nach 60 Minuten aus. Reset Setzt den Projektor auf die Werkseinstellungen zurück. ™ Personal Projector MP7720 © 3M IPC 2000...
-
Seite 23: Menü „Quelle
Table of Contents 5. Menü „Quelle“ Quelle S-Video Video Lautstärke Höhen Tiefen Ton aus ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 24: Abschalten
3. Ziehen Sie den Netzstecker aus der Wandsteckdose. Achtung Ziehen Sie den Netzstecker nicht, bevor Sie die EIN/AUS-Taste betätigt haben und auch nicht während der Abkühlungsphase (d.h. während 60 Sekunden nach Betätigen der EIN/AUS-Taste). ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 25: Wartung
Die Anzeige LAMPE leuchtet, wenn die Lampe zu heiß wird. Schalten Sie die Stromzufuhr ab, und lassen Sie den Projektor 45 Minuten lang abkühlen. Schalten Sie die Stromzufuhr wieder ein. Wenn die Anzeige LAMPE weiter rot leuchtet, wenden Sie sich bitte an Ihren Fachhändler. ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 26: Lampe Auswechseln
Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein. Setzen Sie nach jedem Lampenwechsel den Zähler für die Lampenbetriebsstunden zurück. Setzen Sie ihn nicht zurück, wenn die Lampe nicht ausgewechselt wurde, da dies zu Gerätedefekten führen kann. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 27: Lampenbetriebsstunden Zurücksetzen
Drücken Sie 9 oder :, um die • Einstellung auszuwählen. Um die Standardeinstellung auszuwählen, wählen Sie „Reset“ (oder „Beenden“, um zur Vorgabeeinstellung zurückzukehren). • Drücken Sie BEENDEN, um das Menü zu verlassen. ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 28: Serviceinformationen
120 W Lampenmodul ....... . . 78-6969-9294-6 ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 29: Fehleranalyse
Entfernen Sie alle Hindernisse zwischen Projektor und NICHT Fernbedienung. • Bleiben Sie innerhalb der Reichweite der Fernbedienung (4 Meter vom Gerät). • Vergewissern Sie sich, dass das Sensorfeld am Projektor nicht verdeckt ist. ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 30: Statusmeldungen
Wechseln Sie die Lampe so bald wie möglich aus. LAMPE AUSWECHSELN! Die Lampenbetriebsdauer hat 1500 Stunden erreicht und der Strom wird in 10 Minuten automatisch abgeschaltet. Ersetzten Sie die Lampe umgehend. ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 31: Technische Daten
Abmessungen 186 mm (B) x 220 mm (H) x 52 mm (T) Betriebstemperaturbereich Gewicht ca. 1,5 kg Eingangsanschluss Computer-Eingang: RGB-Eingang: D-Sub 15-polig (Stecker) Videosignaleingang S-VIDEO: 4-poliger Mini-DIN-Anschluss VIDEO: RCA-Klinkenstecker Audiosignaleingang Mini-Stecker Mono Audio Ausgang 1 Lautssprecher mit 1 Watt ™ © 3M IPC 2000 Personal Projector MP7720... -
Seite 32: Zeitdiagramm
800x600 48,1 72,2 VESA 800x600 53,7 85,1 VESA 832x624 49,7 74,5 Macintosh 1024x768 48,4 60,0 VESA 1024x768 56,5 70,1 VESA 1024x768 60,0 75,0 VESA 1024x768 68,7 85,0 VESA 1280x1024 64,0 60,0 VESA ™ Personal Projector MP7720 © 3M IPC 2000... -
Seite 33: Abmessungen
Table of Contents $EPHVVXQJHQ ™ © 3M IPC 2000 Personal Projector MP7720... - Seite 34 Warranty and Limited Remedy. This product will be free from defects in material and manufacture for a period of two years from the date of purchase. Exclusion to Warranty: The lamps are considered a consumable item and are warrantied for 90 days or 180 hours, whichever occurs first. 3M MAKES NO OTHER WARRANTIES, INCLUDING BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
