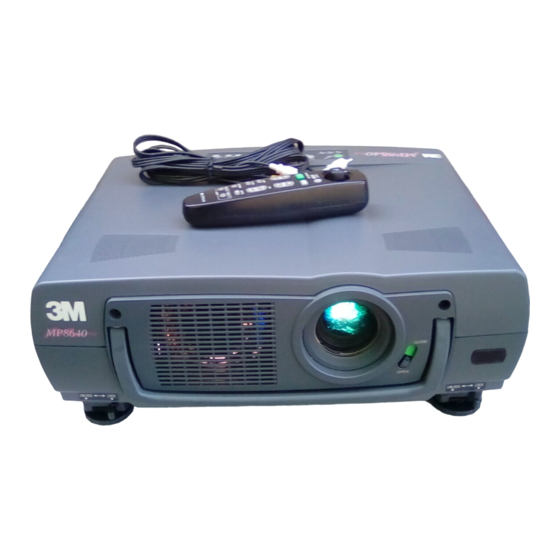

- Seite 1 MP8640 Multimedia-Projektor Benutzerhandbuch ™ © 3M 1997 Multimedia Projector MP8640...
-
Seite 2: Inhaltsverzeichnis
Abschnitt 6: Wartung ..................... 23 Reinigung des Luftfilters ..................... 23 Anzeigetafel ......................... 23 Lampe .......................... 24 Problembehebung ......................25 Abschnitt 7: Technische Daten ..................26 Spezifikationen ......................26 Zubehör ........................26 Abmessungsdiagramm ....................27 ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 3: Garantie
Gerät auf alle Material- oder Herstellungsfehler. Für ein Geltendmachen der Garantieansprüche ist der Kaufdatumsbeleg unabdingbar. Im Falle, daß dieses Produkt innerhalb der Garantielaufzeit für defekt befunden wird, besteht die einzige Verpflichtung von 3M und Ihr ausschließlicher Anspruch im Ersetzen der defekten Teile (einschließlich Arbeitszeit). -
Seite 4: Vorsichtmaßnahmen
Vorsichtsmaßnahmen GEBRAUCHSANWEISUNG Lesen Sie bitte das ganze Benutzerhandbuch durch, bevor Sie das Gerät einschalten. Der 3M ™ Multimediaprojektor 8640 wurde entworfen, gebaut und getestet für den Gebrauch in Innenräumen mit ™ -Lampen und der genannten elektrischen Spannung. Der Einsatz des Gerätes mit anderen Lampenmarken oder im Freien ist nicht getestet worden und könnte den Projektor und die... -
Seite 5: Abschnitt 1: Auspacken
Bewahren Sie den Versandkarton und das Verpackungsmaterial für den Fall auf, daß Sie den MP8640 zur Reparatur an das 3M-Servicecenter einschicken. 1.4 Wie weiter? Nachdem Sie das MP8640-System ausgepackt und alle Teile vorgefunden haben, können Sie den Projektor aufbauen. ™... -
Seite 6: Abschnitt 2: Produktbeschreibung
Abschnitt 2: Produktbeschreibung 2.1 Gerätemerkmale Der MP8640-Multimedia-Projektor integriert die Halogen-Metalldampflampe und die Polysilizium-Display- Technologie (LCD) in einem Gerät. Er kann von zwei verschiedenen Computerquellen und zwei Video/Audio- Quellen beliefert werden und zeigt dabei helle, gestochen scharfe Bilder. Mit einem einfachen Tastendruck auf der Fernbedienung oder der Bedienungstastatur des Geräts schalten Sie in Ihrer Präsentation von Computereingabegerät... -
Seite 7: Beschreibung Der Haupteinheit
Eingabequelle in dieser Reihenfolge gewählt: RGB1 RGB2 VIDEO1 VIDEO2 VIDEO-Eingangsanschluß RGB-Eingangsanschluß S-VIDEO-Eingangsanschluß RGB-Eingangsanschluß VIDEO-Eingangsanschluß AUDIO-Eingangsanschluß AUDIO L/R-Eingangsanschluß Stereo-Minibuchse RGB-Ausgangsanschluß RGB-Ausgangsanschluß HAUPTNETZ-Schalter AUDIO-Ausgangsanschluß Hauptnetz-EIN/AUS-Schalter. (RGB/VIDEO) : AUS Stereo-Minibuchse : EIN KONTROLL-Anschluß NETZ-Anschluß D-sub 15-Stift-Anschluß Mitgeliefertes Netzkabel einstecken. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 8: Systemkonfiguration
Sie das Mauskabel verbanden, wird die Maus-Emulation u.U. nicht arbeiten. ™ 2.3.1 Apple Desktop-Maus - Das Macintosh-Betriebssystem sollte in der Lage sein, den MP8640 als Maus zu erkennen, ohne daß dafür Treiber geladen sein müssen. Virtuelle Maus-Einstellung für die gebräuchlichsten PCs (IBM ™... -
Seite 9: Funktionstasten Der Fernbedienung
1. Entfernen Sie den Deckel 2. Legen Sie die Batterien - des Batteriefachs. wie dargestellt - in das Batteriefach ein. Verschieben Sie den Batteriefachdeckel, bei 3. Schieben Sie den gleichzeitigem leichten Deckel wieder zurück. Aufdrücken, in Pfeilrichtung. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 10: Abschnitt 3: Anleitung
(119 in.) (297 in.) (238 in.) (178 in.) Hinweis: Diese Größen können um einige Zentimeter, aufgrund eventueller Herstellungsunterschiede der Linsen, variieren. Überprüfen Sie anhand lhres Geräts die genaue Größe und den genauen Abstand. ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 11: Inbetriebsetzung
Projektion auf die Leinwand zu bestimmen. RGB 1 • Der ausgewählte Signaleingang ist am unteren rechten Rand der Geräteanzeige Beispiel Geräteanzeige dargestellt. Die Anzeige zeigt Ihnen die zulezt gewählte Eingabequelle (während der Strom eingeschaltet war). ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 12: Abschalten
HAUPTNETZ-Schalter ausschalten. Nachdem Sie die STANDBY/EIN-Taste betätigt haben, läuft der Ventilator zur Kühlung des Projektors ungefähr 1 Minute. Schließen Sie den Linsenverschluß. • Zum Schließen drücken Sie den Linsenverschluß-Schalter nach oben. Lösen Sie die Kabelverbindungen. ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 13: Abschnitt 4: Einstellungen & Funktionen
• Drücken Sie auf die WIEDERHERSTELLEN-Taste. • Wählen Sie STANDARD oder ABBRECHEN. √ Einzeleinstellung aus dem Menü wiederherstellen: • Wählen Sie die Einstellung (Helligkeit, Kontrast) aus. • Drücken Sie auf die WIEDERHERSTELLEN-Taste. Nur die gewünschte Einstellung wird wiederhergestellt. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 14: Einstellung Der Gerätefüße
Zur genaueren Justierung können Sie die Fußregler drehen. Achtung: Halten Sie den Projekor fest, wenn Sie die Fußregler entriegeln. Lassen sich die Fußregler nicht vollständig verriegeln, drehen Sie diese ein wenig und verriegeln Sie sie dann. ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 15: Einstellung (Eistl)
• Der F-TON kann bei einer PAL-Videosignaleingabe nicht verändert werden. • F-TON, FARBE und SCHÄRFE können bei einer RGB-Signaleingabe nicht verändert werden . • V-POSIT, H-POSIT, H-PHASE und H-GRÖSSE können bei einer VIDEO-Signaleingabe nicht verändert werden. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 16: Eingabe (Eingb)
Wählt den VIDEO 1 - Anschluß aus. SYSTEM Wählt das Videosignalsystem VIDEO2 Wählt den VIDEO 2 - Anschluß aus. TESTMUSTER Wählt TESTMUSTER (Startbildschirm). 4.5 ABBILDUNG (ABBLD) Mit dem Menü ABBLD verändern Sie die Bilddarstellung. ™ Multimedia Projector MP8640 © 3M 1997... - Seite 17 "Fenster" mit der H- oder V-Position, oder dem Steuerungsknüppel (bei gleichzeitigem Gedrückthalten der Positionstaste) verschieben. Video Normal Zeigt das Video 640x480 in der Mitte der Leinwand. Groß Vergrößert das Video 640x480 auf 800x600 volle Leinwandgröße. ™ © 3M 1997 Multimedia Projector MP8640...
-
Seite 18: Optionen (Opt)
Wählt die Sprache der Menü-Anzeige. SPRACHE (Engl., Franz., Deutsch, Spanisch, Ital., Norweg., Holländisch) AUTOM-AUS Bestimmt, wie lange der Projektor eingeschaltet bleibt, wenn keine Eingabe erfolgt. Mit schalten Sie diese Funktion aus. Ein-und Auschaltefunktion für den Anfangsbildschirm. ANFANGSBILDSCHIRM ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 19: Abschnitt 5: Verbindung Zu Den Endgeräten
0 − 200 mVrms, 1 kΩ Ausgang Signaleingang/Ausgangsanschluß Videosignal (rot) Ruhekontakt Videosignal (grün) Erde Videosignal (blau) Erde Ruhekontakt Ruhekontakt Ruhekontakt Horiz./gemischtes Synchronsignal Erde (für R) Vertikales Synchronsignal Erde (für G) Ruhekontakt D-sub 15-Stift-(Stecker) Erde (für B) ™ © 3M 1997 Multimedia Projector MP8640... - Seite 20 Hinweis 2: Die Auflösung von XGA (1024 x 768) ist wegen der angewandten Kompressionstechnik zur Bildanzeige niedriger. Hinweis 3: Gewisse Eingabegeräte können nicht korrekt angezeigt werden, da sie nicht mit dem Projektor kompatibel sind. ™ Multimedia Projector MP8640 © 3M 1997...
-
Seite 21: Verbindung Zum Kontrollgerät
Achtung: Beide Geräte, den Computer und den Projektor, ausschalten, bevor Sie die Verbindung zwischen den Geräten herstellen. Verbinden Sie den Computer und das Kontrollgerät des Projektors mit dem entsprechenden Kabel. PS/2 Maus Stift PS/2-Anschlußbuchse D-sub 15-Stift-(Buchse) Stift ADB-Maus ADB-Abschlußbuchse D-sub 15-Stift-(Buchse) ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 22: Rs 232-Kontrollkabel (Nicht In Der Grundaustattung Enthalten)
D-sub 15-Stift-(Buchse) serielles Mauskabel RS 232-Kontrollkabel (nicht in der Grundaustattung enthalten) • Mit diesem Kabel kontrollieren Sie den Projektor direkt, ohne die Fernbedienung oder die Schaltflächen zu benutzen. Stift (Stecker) RS-232-Kabel D-sub 15-Stift-(Buchse) RS-232-Kabel ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 23: Abschnitt 6: Wartung
Luftfilter überprüfen. TEMP-Anzeige rot blinkend Verntilator funktioniert nicht Händler anrufen *Schalten Sie das Gerät aus, wenn die Lampenkontrollanzeige aufleuchtet oder blinkt. Falls das Problem weiterhin auftaucht, sollten Sie mit Ihrem Händler in Verbindung treten. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 24: Lampe
6.3.3 Entnehmen des Lampenmoduls: Fassen Sie die Lampe mit einer Hand und die Lampenöffnung des Gerätes mit der anderen Hand. Drücken Sie das Gerät leicht nach oben, während Sie das Lampenmodul herausziehen. ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 25: Einfügen Des Lampenmoduls
• Der Projektor hat sich übermäßig erwärmt. • Stellen Sie sicher, daß die Ventilationsöffnungen anzeige leuchtet rot auf. nicht abgedeckt sind. Luftfilter reinigen. Die Lampenkontroll- • Die Luftfilterklappe ist geöffnet. • Luftfilterklappe fest verschließen. anzeige blinkt rot. ™ © 3M 1997 Multimedia Projector MP8640... -
Seite 26: Abschnitt 7: Technische Daten
Netzanschlußkabel (Deutschland) 78-8118-3303-3 • VGA-Kabel 26-1011-3421-6 • MAC-Adapter 78-1011-3308-2 • S-Videokabel 26-1011-3419-0 • 3-poliges Video/Audiokabel 78-8118-3306-6 • Serielles Mauskabel 78-8118-3315-7 • PS/2-Mauskabel 78-8118-3313-2 • ADB-Mauskabel 78-8118-3314-0 • RS 232-Kontrollkabel 78-8118-3312-4 (nicht im Standardpaket enthalten) ™ Multimedia Projector MP8640 © 3M 1997... -
Seite 27: Abmessungsdiagramm
7.3 Abmessungsdiagramm ™ © 3M 1997 Multimedia Projector MP8640... - Seite 28 Kanada) zwischen 7.30 Uhr und 17.30 Uhr an, um die allerneuesten Neuigkeiten, Zusatzinformationen und kostenlosen Produktmuster zu erhalten. Oder besuchen Sie unsere Webseite. Gedruckt auf 50% Altpapier 3M Austin Center 3M Canada 3M Mexico, S.A. de C.V. 3M Europe Building A145-5N-01 P.O. Box 5757 Apartado Postal 14-139 Boulevard de l'Oise 6801 River Place Blvd.
