MP7630 Multimedia Projector
Operator's Guide
MP7630 Projecteur multimédia Guide de l'opérateur
MP7630 Multimedia-Projektor Benutzerhandbuch
Proyector de Multimedia MP7630 Manual del Usuario
MP7630 Proiettore Multimediale Manuale dell'operatore
MP7630 Bruksanvisning för multimediaprojektor
MP7630 Multimedia Projector Gebruiksaanwijzing
1
© 3M IPC 2000

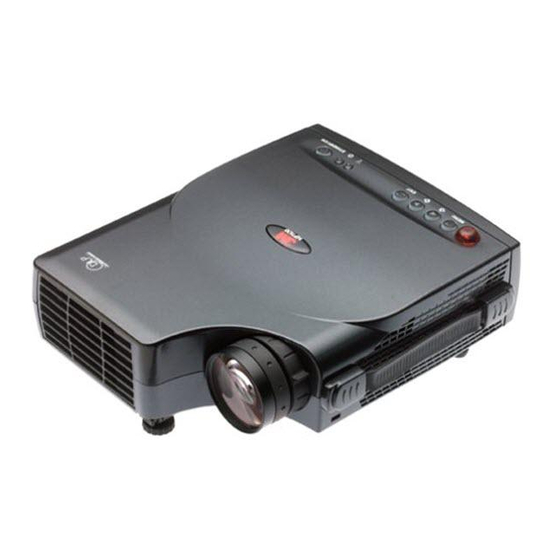

3M™ Multimedia-Projektor MP7630
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3M MP7630
Inhaltszusammenfassung für 3M MP7630

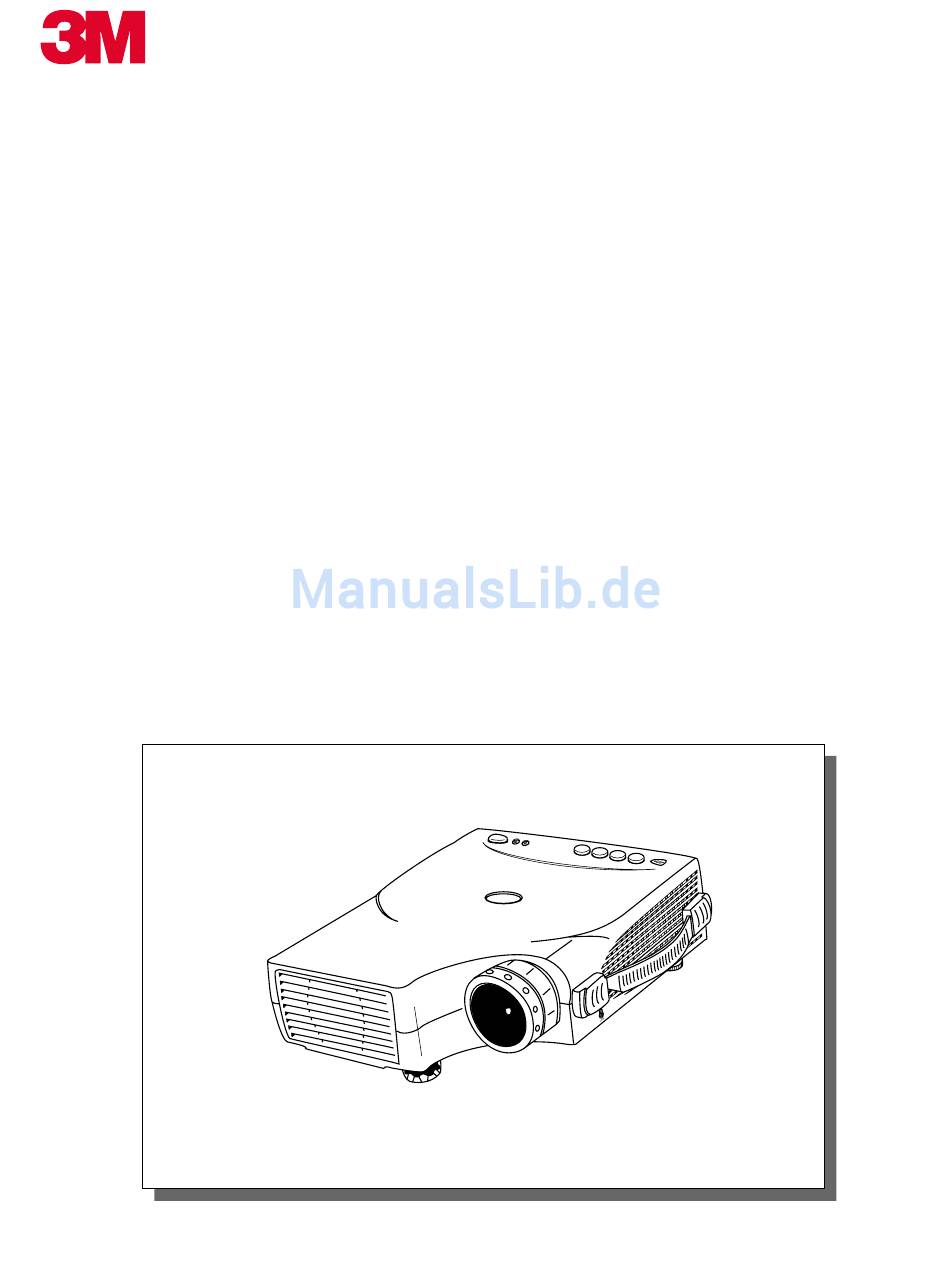

- Seite 1 MP7630 Multimedia Projector Operator’s Guide MP7630 Projecteur multimédia Guide de l'opérateur MP7630 Multimedia-Projektor Benutzerhandbuch Proyector de Multimedia MP7630 Manual del Usuario MP7630 Proiettore Multimediale Manuale dell'operatore MP7630 Bruksanvisning för multimediaprojektor MP7630 Multimedia Projector Gebruiksaanwijzing © 3M IPC 2000 3M™ Multimedia-Projektor MP7630...
- Seite 2 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
-
Seite 3: Inhaltsverzeichnis
Sie können auf jede Überschrift klicken, um zu dem entsprechenden Abschnitt zu gelangen. Einführung Sicherheitshinweise ..............4 Danke, dass Sie sich für 3M entschieden haben ......6 Garantie ..................6 Ausgelieferte Materialien............... 7 Optionales Zubehör ............... 7 Gerätemerkmale ................8 Identifizierung der Einzelteile ............ -
Seite 4: Einführung
Einführung Verwendungszweck Bevor Sie mit der Verwendung des Geräts beginnen, sollten Sie das gesamte Handbuch sorgfältig gelesen haben. Der 3M Multimedia-Projektor MP7760 ist für den Einsatz im Haus mit 3M-Lampen, 3M-Deckenmontierung und lokaler Nennspannung entworfen, gebaut und getestet worden. Die Verwendung von nicht originalen Lampen oder der Einsatz außerhalb des Hauses oder in Bereichen mit starkem Zigarettenrauch oder bei anderer Spannung ist nicht getestet... -
Seite 5: Sicherheitsaufkleber Auf Dem Produkt
Einführung Sicherheitsaufkleber auf dem Produkt Die folgenden Sicherheitsaufkleber werden auf oder innerhalb des MP7630 Projektors verwendet, um Sie auf Bereiche hinzuweisen, auf die Sie achten sollten. Tested To Comply With FCC Standards FOR HOME OR OFFICE USE Model No.: FP850 This device complies with part 15 of the FCC Rules. -
Seite 6: Danke, Dass Sie Sich Für 3M Entschieden Haben
Garantie Begrenzte Gewährleistung 3M garantiert bei ordnungsgemäßer Verwendung und Lagerung für die Zeit von 2 Jahren ab dem Kaufdatum das Material und die Verarbeitung dieses Produkts. Für jeden Garantieanspruch wird ein Kaufdatumsnachweis verlangt. Im Falle, dass dieses Produkt innerhalb der Garantiezeit als fehlerhaft befunden wird, ist die einzige Verpflichtung von 3M und Ihr einziger Rechtsbehelf der Ersatz von fehlerhaften Teilen (einschließlich des Arbeitsaufwandes). -
Seite 7: Ausgelieferte Materialien
Einführung Ausgelieferte Materialien Der 3M™ MP7630 Multimedia-Projektor wird mit den nötigen Kabeln ausgeliefert, die für Standardanschlüsse an Videogeräten, PC-, MAC™ II- oder Laptop-Computern notwendig sind. Packen Sie die Materialien sorgfältig aus und überprüfen Sie, ob alle unten aufgeführten Teile vorhanden sind. Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte an Ihren Händler. -
Seite 8: Gerätemerkmale
Einführung Gerätemerkmale ™ ™ Der MP7630 Multimedia-Projektor vereint eine Ultrahoch-Lampe und TI -Anzeigentechnologie in einer einzigen Einheit. Der MP7630 Multimedia-Projektor bietet die folgenden Funktionen: • Kleine und tragbare Einheit • Anzeige von bis zu 16,7 Mio. Farben • Leichter Aufbau und Verwendung •... -
Seite 9: Identifizierung Der Einzelteile
12. Maussteuerungsanschluss (Seriell • PS/2 • ADB) 6. Kensington-Schloss 13. Fernbedienungs-Sender 7. Lampenzugang (an Unterseite des Geräts) 14. Videomodulanschluss Tasten des externen Steuerpults Menu Exit Standby/on Anzeige Remote- für Empfänger Taste Lampenstatus Standby/Ein Menü Beenden Anzeige Links Standby/Ein Rechts 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 10: Identifizierung Der Fernbedienung
Drücken Sie um einen höheren Kanal zu wählen. Hinzufügen/Löschen* Drücken Sie um einen niedrigeren Kanal zu wählen. Bevorzugte Kanäle entfernen/Zuvor hinzugefügte Kanäle löschen. *Hinweis: Diese Funktionen stehen nur mit dem optionalen Videomodul zur Verfügung. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 11: Funktionen Der Fernbedienung
Hälfte seiner Größe verkleinert werden. Wenn Sie erneut die Taste drücken, wird das Bild erneut verkleinert, bis seine ursprüngliche Größe wiederhergestellt wird. Um wieder in den normalen Anzeigemodus zurückzukehren, müssen Sie die Taste ZURÜCK drücken. (Diese Funktion kann in Verbindung mit der Fixierfunktion verwendet werden.) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... - Seite 12 • Positionieren Sie den Deckel über dem Fach, und lassen Sie ihn wieder einrasten. • Vermeiden Sie starke Hitze und Feuchtigkeit. Achtung • Sie sollten nicht alte und neue Batterien oder verschiedene Batterietypen zusammen verwenden. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
-
Seite 13: Systemeinrichtung Abstand Zum Projektionsschirm
Seite). Abschließend müssen Sie je nach Bedarf den Schieberegler "Keystone" einstellen. Mit der Taste + korrigieren Sie den oberen Teil des Bildes. Mit der Taste - oder korrigieren Sie den unteren Teil des Bildes. Keystone Brightness Contrast Menu Color Balance Menu 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 14: Verbindung Mit Verschiedenen Geräten
Projektor oder Computer verbinden, während das Gerät in Betrieb ist. MP7630 muss ausgeschaltet sein, wenn Geräte angeschlossen werden. Es kann sein, dass die Maus- Emulation nicht funktioniert, wenn die Einheit nicht ausgeschaltet ist, bevor die Mauskabel angeschlossen werden. -
Seite 15: Maus-Emulation
Systemeinrichtung Maus-Emulation ™ Apple Desktop-Maus Das Macintosh-Betriebssystem sollte MP7630 als Maus erkennen, ohne dass Sie dafür irgendwelche Treiber laden müssen. VirtualMouse für PC Computer ™ Für IBM -kompatible Computer müssen Sie das Betriebssystem auf Serielle Maus oder PS/2-Maus einstellen, damit der Projektor als Mauszeigergerät erkannt wird. -
Seite 16: Betrieb Start
Projektionsschirm projiziert wird. Der ausgewählte Signaleingang wird rechts oben auf dem Bildschirm angezeigt. Die Anzeige zeigt die zuletzt gewählte Eingangsquelle vor dem Ausschalten der Stromzufuhr an. (Weitere Informationen finden Sie in diesem Handbuch in dem Abschnitt "Optionales Videomodul.") 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 17: Hauptmenü
Volume (Lautstärke) eingang Brightness (Helligkeit) Sharpness (Schärfe) Blank (Dunkel) Treble (Höhen) Contrast (Kontrast) Image Ratio optionalem Auto Off (Bildfaktor) Bass (Tiefen) (Autom. aus) Videomodul Color Balance (Farbabstimmung) System (System) Reset (Zurücksetzen) Mute (Ton aus) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 18: Auswahl Der Menüs
Brightness Menu Brightness Menu Contrast Contrast Exit Menu Standby/On Color Balance Color Balance Menu Exit Exit Menu Alle Menüelemente Menu Keystone Menu Keystone Brightness Brightness Contrast Contrast Color Balance Color Balance Menü "Anzeige" 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... - Seite 19 Betrieb Menü "Anzeige" Keystone (0-255) Brightness (Helligkeit) (0-255) Contrast (Kontrast) (0-255) Color Balance (Farbabstimmung) (0-2) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
- Seite 20 On (Ein) Horizontal Phase (Horizontale Phase) (Autom. Größeneinstallung aus) (0-31) Horizontal Sync (Horizontale Syncronisierung) (Autom. Größeneinstallung aus) (0-255) Horizontal Position (Horizontale Position) Vertical Position (Verticale Position) (Autom. Größeneinstallung aus) (Autom. Größeneinstallung aus) (0-255) (0-255) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
- Seite 21 Deckenmontage und Projektion von hinten) Blank (Dunkel) Blau Schwarz Weiß Auto Off (Autom. aus) Ausschalten der Stromzufuhr nach 60 Minuten. 00:00:00 00:60:00 Reset (Zurücksetzen) Wiederherstellung der werkseitgen Voreinstellungen. Off (Aus) On (Ein) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
-
Seite 22: Ausschalten Des Geräts
4. Trennen Sie die Kabel, falls Sie den Projektor neu positionieren. Achtung Ziehen Sie nicht das Stromkabel heraus, bevor Sie die Taste STANDBY/EIN gedrückt haben. Nachdem STANDBY/EIN gedrückt wurde, läuft der Ventilator noch ca. 90 Sekunden lang, um den Projektor zu kühlen. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 23: Optionales Videomodul
Optionales Videomodul Funktionen Das optionale Videomodul macht es möglich, den MP7630 an eine Laser-Disc, ein Videogerät oder andere Videoapparaturen anzuschließen. Es werden drei verschiedene Versionen angeboten: Eine für die USA, eine für Europa und eine für andere Länder. Inhalt der US-Version: •... -
Seite 24: Anschluss An Das Optionale Audio/Visual-Modul
Optionales Videomodul Das optionale Videomodul an den MP7630 montieren 1. Positionieren Sie die beiden Keile im unteren Teil des Moduls genau in die entsprechenden unteren Einkerbungen im Projektor. 2. Drücken Sie das Modul langsam, um es einzupassen. Stellen Sie sicher, dass das Modul im AV- Anschluss im Projektor steckt. -
Seite 25: Menüs Des Optionalen Video-Moduls
4:9 (Normal) 16:9 (Video) Image Ratio System Auto PAL-M PAL-N SECAM Color -123- Tint -123- Farbe Weniger Mehr Farbton Grün Quelle ist Video/S-Video Bildfaktor 4:9 (Normal) 16:9 (Video) System Auto PAL-M PAL-N SECAM 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... - Seite 26 Menu Video S-Video Source Menu Volume Treble Bass Menu Menu Mute Source (Quelle) Video S-Video Laser Disc Volume (Laudstärke) (0-29) Treble (Höhen) (0-15) Bass (Tiefen) (0-15) Mute (Ton aus) Off (Aus) On (Ein) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
-
Seite 27: Wartung
Die Lampenkontrollanzeige leuchtet auf, wenn die Lampe zu heiß wird. Schalten Sie den Projektor aus und lassen Sie ihn 45 Minuten lang abkühlen. Schalten Sie ihn wieder ein. Wenn die Lampenkontrollanzeige noch immer rot aufleuchtet, sollten Sie sich an Ihren Händler wenden. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 28: Auswechslung Der Lampe
Sie verringern die Gefahr von ernsthaften Verbrennungen, indem Sie den Projektor mindestens 45 Minuten lang abkühlen lassen, bevor Sie die Lampe auswechseln. Sie verringern das Risiko von Schnitten in Fingern und Schaden an internern Komponenten, wenn Sie kaputtgegangenes oder in viele Einzelteile zersplittertes Lampenglas vorsichtig entfernen. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 29: Neueinstellung Der Lampenstunden
Lampenstunden angezeigt wird. Dann wird eine Einstellungsmeldung angezeigt. 3. Drücken Sie oder , um die Einstellung auszuwählen. Um die Standardeinstellung auszuwählen, sollten Sie "Zurücksetzen" wählen (oder "Abbrechen", um zur Standardeinstellung zurückzukehren). 4. Drücken Sie BEENDEN, um das Menü zu verlassen. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 30: Fehlerbehebung
Stellen Sie sicher, dass der Empfänger auf dem Steuerpult nicht blockiert wird. Überprüfen Sie den Audiokabelanschluss der Audioeingangsquelle. Stellen Sie die Audioquelle ein. KEIN TON Drücken Sie die Taste LAUTSTÄRKE (+). Drücken Sie die Taste TON AUS. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 31: Meldungen Der Statusanzeige
Die Lampe war für mehr als 1500 Stunden in Betrieb und die WECHSELN SIE DIE LAMPE AUS! Stromzufuhr wird in 10 Minuten automatisch unterbrochen. (blinkt, LED-Anzeige leuchtet rot) Ersetzen Sie die Lampe umgehend. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 32: Service-Informationen
Informationen ergeben könnten, die sich in diesem Handbuch befinden. Die Vervielfältigung dieses Handbuchs in jeglicher Form ohne vorherige schriftliche Genehmigung ist strengstens verboten. 3M ersetzt das Handbuch, wenn Seiten fehlen sollten oder die Reihenfolge der Seiten nicht stimmt. 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 33: Technical Specifications
VIDEO : RCA Jack terminal + BNC AUDIO : RCA Jack terminal RGB input/output signal terminal RGB signal : D-sub 15-pin (Female) AUDIO : RCA Jack + BNC Control terminal D-sub 9-pin (Male) Mouse MD 9-pin (serial/PS2/ADB) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... -
Seite 34: Abmessungen
Appendix Dimensions 246 mm ( 9.7 in ) 202 mm ( 8 in ) 67 mm ( 2.6 in ) 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000... - Seite 35 Appendix Preset Display Resolution Table 3M™ Multimedia-Projektor MP7630 © 3M IPC 2000...
- Seite 36 DER MARKTFÄHIGKEIT ODER DER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK. Wenn dieses Produkt innerhalb der oben genannten Garantiezeit fehlerhaft ist, wird Ihre einzige Abhilfe, nach Ermessen von 3M, der Ersatz oder die Reparatur oder die Erstattung des Kaufpreises des 3M-Produkts sein.
