3M™ Multimedia-Projektor MP7730
Inhaltsverzeichnis
Verwandte Anleitungen für 3M MP7730
Inhaltszusammenfassung für 3M MP7730

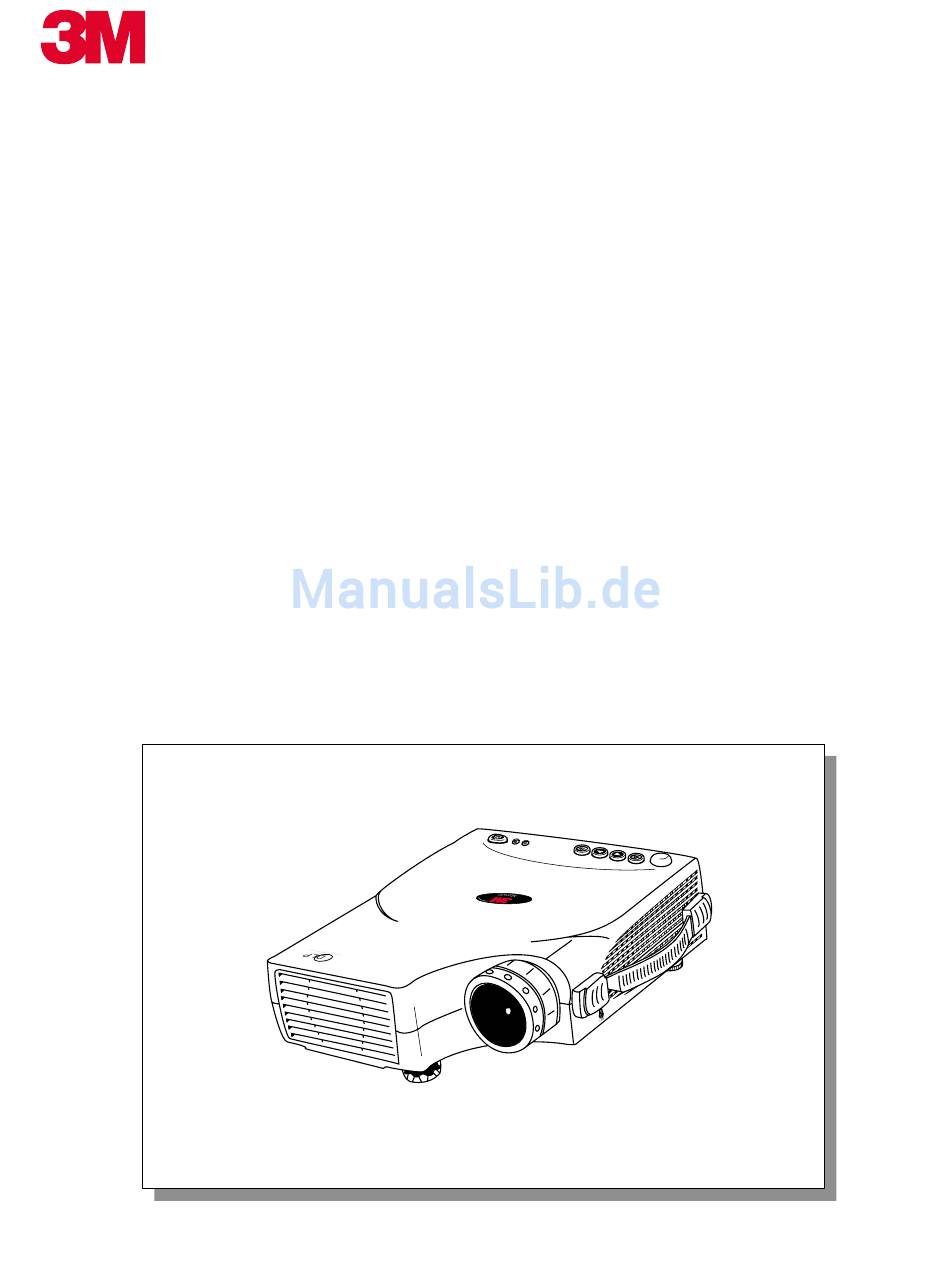

- Seite 1 MP7730 Multimedia Projector Operator’s Guide MP7730 Projecteur multimédia Guide de l’opérateur MP7730 Multimedia-Projektor Benutzerhandbuch Proyector de Multimedia MP7730 Manual del Usuario MP7730 Proiettore Multimediale Manuale dell’operatore MP7730 Bruksanvisning för multimediaprojektor MP7730 Multimedia Projector Gebruiksaanwijzing © 3M IPC 2000 3M™ Multimedia-Projektor MP7730...
- Seite 2 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 3: Inhaltsverzeichnis
Sie können auf jede Überschrift klicken, um zu dem entsprechenden Abschnitt zu gelangen. Einführung Wichtige Sicherheitshinweise............4 Danke, dass Sie sich für 3M entschieden haben ......6 Garantie ..................6 Ausgelieferte Materialien ............... 7 Optionales Zubehör ............... 7 Identifizierung der Einzelteile ............8 Gerätemerkmale ................ -
Seite 4: Einführung
Einführung Verwendungszweck Bevor Sie mit der Verwendung des Geräts beginnen, sollten Sie das gesamte Handbuch sorgfältig gelesen haben. Der 3M Multimedia-Projektor MP7730 ist für den Einsatz im Haus mit 3M-Lampen, 3M-Deckenmontierung und lokaler Nennspannung entworfen, gebaut und getestet worden. Die Verwendung von nicht originalen Lampen oder der Einsatz außerhalb des Hauses oder in Bereichen mit starkem Zigarettenrauch oder bei anderer Spannung ist nicht getestet... -
Seite 5: Sicherheitsaufkleber Auf Dem Produkt
Einführung Sicherheitsaufkleber auf dem Produkt Die folgenden Sicherheitsaufkleber werden auf oder innerhalb des MP7730 Projektors verwendet, um Sie auf Bereiche hinzuweisen, auf die Sie achten sollten. Tested To Comply With FCC Standards Model No.: FP850 FOR HOME OR OFFICE USE This device complies with part 15 of the FCC Rules. -
Seite 6: Danke, Dass Sie Sich Für 3M Entschieden Haben
Garantie Begrenzte Gewährleistung 3M garantiert bei ordnungsgemäßer Verwendung und Lagerung für die Zeit von 2 Jahren ab dem Kaufdatum das Material und die Verarbeitung dieses Produkts. Garantieausschluss: Die Projektionslampen werden als Verbrauchsprodukt angesehen und stehen für einen Zeitraum von 90 Tagen bzw. 180 Betriebsstunden unter Garantie; es gilt der zuerst eintretende Fall. Für jeden Garantieanspruch wird ein Kaufdatumsnachweis verlangt. -
Seite 7: Ausgelieferte Materialien
Einführung Ausgelieferte Materialien Der 3M™ MP7730 Multimedia-Projektor wird mit den nötigen Kabeln ausgeliefert, die für Standardanschlüsse an Videogeräten, PC-, Macintosh™- oder Laptop-Computern notwendig sind. Packen Sie die Materialien sorgfältig aus und überprüfen Sie, ob alle unten aufgeführten Teile vorhanden sind. Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte an Ihren Händler. -
Seite 8: Identifizierung Der Einzelteile
9. Füße zur Höhenverstellung 3. Fernbedienungs-Sensor 10. AC-Stromkabeleingang 4. Tragegriff 11. Serieller Anschluss am Gerät 5. Bildkippsteuerung 12. Maussteuerungsanschluss (Seriell • PS/2 • ADB) 6. Kensington-Schloss 13. Fernbedienungs-Sender 7. Lampenzugang (an Unterseite des Geräts) 14. Videomodulanschluss 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 9: Gerätemerkmale
Einführung Gerätemerkmale Der MP7730 Multimedia-Projektor vereint eine Ultrahoch-Lampe und TI ™ ™ -Anzeigentechnologie in einer einzigen Einheit. Der MP7730 Multimedia-Projektor bietet die folgenden Funktionen: • Kleine und tragbare Einheit • Anzeige von bis zu 16,7 Mio. Farben • Leichter Aufbau und Verwendung •... -
Seite 10: Identifizierung Der Fernbedienung
Kanal zu wählen. Hinzufügen/Löschen* Drücken Sie um einen niedrigeren Kanal zu wählen. Bevorzugte Kanäle entfernen/Zuvor hinzugefügte Kanäle löschen. * Hinweis: Diese Funktionen stehen nur mit dem optionalen Videomodul zur Verfügung. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 11: Funktionen Der Fernbedienung
Größe wiederhergestellt wird. Um wieder in den normalen Anzeigemodus zurückzukehren, müssen Sie die Taste ZURÜCK drücken. (Diese Funktion kann in Verbindung mit der Fixierfunktion verwendet werden.) Taste Symbol „Vergrößern“ „Vergrößern“ 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... - Seite 12 • Positionieren Sie den Deckel über dem Fach, und lassen Sie ihn wieder einrasten. • Vermeiden Sie starke Hitze und Feuchtigkeit. Achtung • Sie sollten nicht alte und neue Batterien oder verschiedene Batterietypen zusammen verwenden. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 13: Systemeinrichtung
Taste + oder korrigieren Sie den oberen Teil des Bildes. Mit der Taste - oder korrigieren Sie den unteren Teil des Bildes. Keystone Keystone Brightness Helligk. Contrast Kontrast Menu Color Balance Farbbal. Menu 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 14: Verbindung Mit Verschiedenen Geräten
Projektor oder Computer verbinden, während das Gerät in Betrieb ist. MP7730 muss ausgeschaltet sein, wenn Geräte angeschlossen werden. Es kann sein, dass die Maus- Emulation nicht funktioniert, wenn die Einheit nicht ausgeschaltet ist, bevor die Mauskabel angeschlossen werden. -
Seite 15: Systemeinrichtung
Systemeinrichtung ™ Apple Desktop-Maus Das Macintosh-Betriebssystem sollte MP7730 als Maus erkennen, ohne dass Sie dafür irgendwelche Treiber laden müssen. VirtualMouse für PC Computer ™ Für IBM -kompatible Computer müssen Sie das Betriebssystem auf Serielle Maus oder PS/2-Maus einstellen, damit der Projektor als Mauszeigergerät erkannt wird. -
Seite 16: Betrieb
Projektionsschirm projiziert wird. Der ausgewählte Signaleingang wird rechts oben auf dem Bildschirm angezeigt. Die Anzeige zeigt die zuletzt gewählte Eingangsquelle vor dem Ausschalten der Stromzufuhr an. (Weitere Informationen finden Sie in diesem Handbuch in dem Abschnitt „Optionales Videomodul“.) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 17: Hauptmenü
Volume (Lautstärke) eingang Brightness (Helligkeit) Sharpness (Schärfe) Blank (Dunkel) Treble (Höhen) Contrast (Kontrast) Image Ratio optionalem Auto Off (Bildfaktor) Bass (Tiefen) (Autom. aus) Videomodul Color Balance (Farbabstimmung) System (System) Reset (Zurücksetzen) Mute (Ton aus) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... - Seite 18 MP7630 Keystone Keystone Brightness Helligk. Menu MENU Contrast EXIT Kontrast STANDBY/ON Color Balance Farbbal. Menu Exit MENU EXIT Alle Menüelemente Menu Keystone Keystone Menu Brightness Helligk. Contrast Kontrast Color Balance Farbbal. Menü „Anzeige“ 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 19: Menüsystem
Menüsystem Betrieb Menü „Anzeige“ Keystone (0-255) Brightness (Helligkeit) (0-255) Contrast (Kontrast) (0-255) Color Balance (Farbabstimmung) (0-2) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... - Seite 20 On (Ein) Horizontal Phase (Horizontale Phase) (Autom. Größeneinstellung aus) (0-31) Horizontal Sync (Horizontale Synchronisierung) (Autom. Größeneinstellung aus) (0-255) Horizontal Position (Horizontale Position) Vertical Position (Verticale Position) (Autom. Größeneinstellung aus) (Autom. Größeneinstellung aus) (0-255) (0-255) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
- Seite 21 (Projektion (Projektion bei Deckenmontage) von hinten) Deckenmontage und Projektion von hinten) Auto Off (Autom. aus) Ausschalten der Stromzufuhr nach 60 Minuten. 00:00:00 00:60:00 Reset (Zurücksetzen) Wiederherstellung der werkseitgen Voreinstellungen. Off (Aus) On (Ein) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 22: Ausschalten Des Geräts
4. Trennen Sie die Kabel, falls Sie den Projektor neu positionieren. Ziehen Sie nicht das Stromkabel heraus, bevor Sie die Taste STANDBY/EIN gedrückt haben. Nachdem STANDBY/EIN gedrückt wurde, läuft der Ventilator Achtung noch ca. 90 Sekunden lang, um den Projektor zu kühlen. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 23: Optionales Videomodul
Optionales Videomodul Funktionen Das optionale Videomodul macht es möglich, den MP7730 an eine Laser-Disc, ein Videogerät oder andere Videoapparaturen anzuschließen. Es werden zwei Versionen verfügbar sein: ein NTSC-Paket (mit RCA-Anschlüssen und einem TV-Tuner) und ein PAL-Paket (mit einem SCART-Anschluss, aber ohne TV-Tuner). -
Seite 24: Das Optionale Videomodul An Den Mp7630 Montierer
Optionales Videomodul Das optionale Videomodul an den MP7730 montieren Den Projektor vor dem Anschluss des optionalen Videomoduls oder eines anderen Achtung Geräts herunterfahren. Ein Nichtbefolgen dieser Warnung kann schwere Schäden verursachen. 1. Die beiden Metallzungen an der Unterseite des Moduls genau aufeinander ausrichten und sie in die entsprechenden Öffnungen auf der Rückseite des Projektors einführen. -
Seite 25: Menüs Des Optionalen Video-Moduls
4:9 (Normal) 16:9 (Video) Bildfaktor System Auto PAL-M PAL-N SECAM Farbe -123- Farbton -123- Farbe Weniger Mehr Farbton Grün Quelle ist Video/S-Video Bildfaktor 4:9 (Normal) 16:9 (Video) System Auto PAL-M PAL-N SECAM 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... - Seite 26 Informations- zwecken. Wenn es sich beispielswei- se bei der aktuel- Tuner *Kein* len AV-Box um die NTSC- Tunerbox han- TV/CATV CATV delt, wird „NTSC-Tuner“ Nationalität in diesem Ab- schnitt einge- blendet. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 27: Kanal Gelöscht
Sie die Taste nach der Auswahl des Kanals drücken. Die Meldung „Kanal hinzugefügt“ wird eingeblendet. Kanal gelöscht Kanal hinzugefigt Rückwärts Drücken Sie die Taste „Rückwärts“, um zwischen den vorherigen und den aktuellen Kanälen hin- und herzuschalten. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... - Seite 28 Treble Tiefen Bass Menu Ton aus Menu Mute Tuner Press "<-" or "->" to select Source (Quelle) Video S-Video Laser Disc Volume (Laudstärke) (0-29) Treble (Höhen) (0-15) Bass (Tiefen) (0-15) Mute (Ton aus) 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000...
-
Seite 29: Wartung
Die Lampenkontrollanzeige leuchtet auf, wenn die Lampe zu heiß wird. Schalten Sie den Projektor aus und lassen Sie ihn 45 Minuten lang abkühlen. Schalten Sie ihn wieder ein. Wenn die Lampenkontrollanzeige noch immer rot aufleuchtet, sollten Sie sich an Ihren Händler wenden. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 30: Auswechslung Der Lampe
Sie verringern die Gefahr von ernsthaften Verbrennungen, indem Sie den Projektor mindestens 45 Minuten lang abkühlen lassen, bevor Sie die Lampe auswechseln. Sie verringern das Risiko von Schnitten in Fingern und Schaden an internern Komponenten, wenn Sie kaputtgegangenes oder in viele Einzelteile zersplittertes Lampenglas vorsichtig entfernen. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 31: Neueinstellung Der Lampenstunden
Lampenstunden angezeigt wird. Dann wird eine Einstellungsmeldung angezeigt. 3. Drücken Sie oder , um die Einstellung auszuwählen. Um die Standardeinstellung auszuwählen, sollten Sie „Zurücksetzen“ wählen (oder „Abbrechen“, um zur Standardeinstellung zurückzukehren). 4. Drücken Sie BEENDEN, um das Menü zu verlassen. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 32: Fehlerbehebung
. t i h t i . t i o i t 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 33: Statuskontrollanzeigen Und -Mitleilungen
Die Lampe war für mehr als 1500 Stunden in Betrieb und die WECHSELN SIE DIE LAMPE AUS! Stromzufuhr wird in 10 Minuten automatisch unterbrochen. (blinkt, LED-Anzeige leuchtet rot) Ersetzen Sie die Lampe umgehend. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 34: Service-Informationen
Informationen ergeben könnten, die sich in diesem Handbuch befinden. Die Vervielfältigung dieses Handbuchs in jeglicher Form ohne vorherige schriftliche Genehmigung ist strengstens verboten. 3M ersetzt das Handbuch, wenn Seiten fehlen sollten oder die Reihenfolge der Seiten nicht stimmt. 3M™ Multimedia-Projektor MP7730 © 3M IPC 2000... -
Seite 35: Technical Specifications
