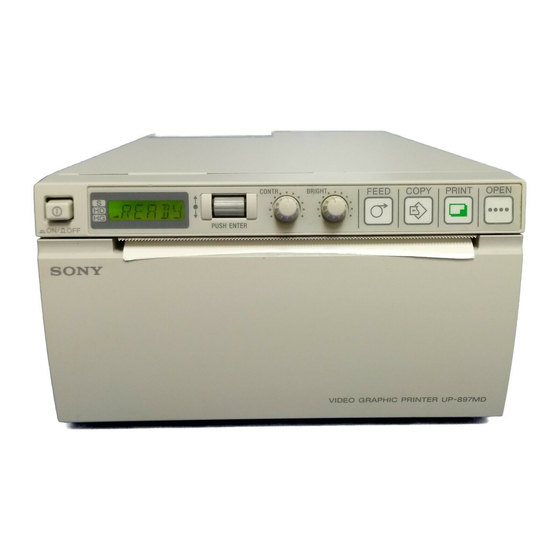

Sony UP-897MD Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Drucker
  5. UP-897MD
  6. Gebrauchsanweisung

Sony UP-897MD Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 94

Quicklinks

Diese Anleitung herunterladen
9
Printed in Japan
Video Graphic
Printer
_____________________________________
2
Instructions for Use
______________________________
Page 34
Mode d'emploi
__________________________________
Page 64
Gebrauchsanweisung
____________________________
Seite 94
Istruzioni per l'uso
_____________________________
pagina 126
Manual de instrucciones
_________________________
página 158
__________________________________
190
UP-897MD
© 2005 Sony Corporation
2-345-262-19 (1)
JP
GB
FR
DE
IT
ES
KR
2345262190
