INSTALLATION / INBETRIEBNAHME

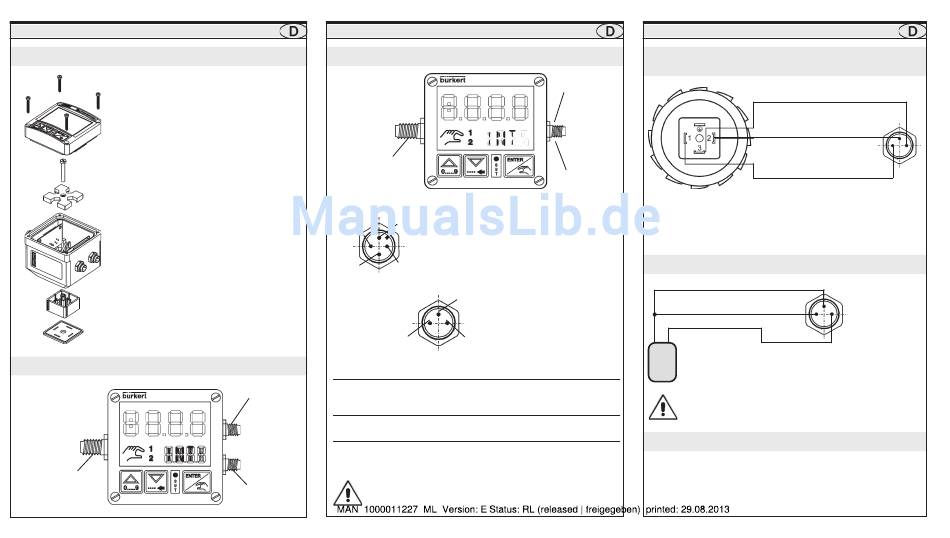

Richtungsänderung des Kabelabgangs
➔ ➔ ➔ ➔ ➔ Lösen Sie die 4 Schrauben an der
Frontseite des Reglers und nehmen
Sie den Deckel vorsichtig ab.
➔ ➔ ➔ ➔ ➔ Entfernen Sie die Schraube zum
Ventil und nehmen Sie das
Kunststoffkreuz ab.
➔ ➔ ➔ ➔ ➔ Nehmen Sie die Platine vom Würfel
ab.
➔ ➔ ➔ ➔ ➔ Ziehen Sie den Würfel nach unten
heraus und setzen ihn in der
gewünschten Richtung wieder ein.
➔ ➔ ➔ ➔ ➔ Setzen Sie die Platine auf den Wüfel
auf.
(Die Stecker müssen in die
Führungen eingreifen.)
➔ ➔ ➔ ➔ ➔ Setzen Sie das Kunststoffkreuz auf
und stecken Sie die Schraube durch
den Würfel.
➔ ➔ ➔ ➔ ➔ Schließen Sie den Regler an das
Proportionalventil an.
Bild:
Richtungsänderung desKabelabgangs
Anschlussbelegung des Duchflussreglers 8623-2
M12, 4-polig
Versorgungs-
spannung und
Normsignaleingang
Externer Sollwert
INSTALLATION / INBETRIEBNAHME
Anschlussbelegung der Regler 8624-2 und 8625-2
M12, 4-polig
Versorgungs-
spannung und
Normsignaleingang
Externer Sollwert
M12 (4-polig):
3 (bl) 2 (ws)
4 (sw) 1 (br)*
M8 (3-polig):
1 (br)
Belegung
Regler Pin 1(br)
8623-2 24 V DC Ausgang
M8, 3-polig
(optional benötigt
Sensor 1
z. B. bei Hall-Sensor
8624-2 24 V DC Ausgang
8625-2 PT 100-Versorgung
(0,5 mA)
M8, 3-polig
Sensor 2
(nur bei Ver-
Schließen Sie bei den Reglern an Pin 1 des 3-poligen
hältnis-
Steckers keine Spannung an!
regelung)
Pin 1 ist Ausgang zur Versorgung der Sensoren.
8624-2
M8, 3-polig
Normsignal-
eingang
Sensor
8625-2
M8, 3-polig
PT 100-
Eingang
Belegung
1 24 V DC Versorgungsspannung
2 Normsignaleingang externer Sollwert
3 GND externer Sollwert
4 GND Versorgungsspannung
* Aderfarben bei
4 (sw) Verwendung von
Standard Kabeln
mit Stecker M8 (3-polig)
3 (bl)*
Pin 3 (bl*) Pin 4 (sw)
GND Frequenzeingang
GND Normsignaleingang
Sensor
GND Temperatureingang
PT 100
INSTALLATION / INBETRIEBNAHME
8623-2 Anschlussbeispiel Verbindung mit
8020 (Hall-Sensor)
3
4
1
Verbindung mit 8020 (Hall-Sensor)
8020 (Pin 1) 8623-2 (M8, Pin 1 24 V DC Ausgang)
8020 (Pin 2) 8623-2 (M8, Pin 4 Frequenzeingang)
8020 (Pin 3) 8623-2 (M8, Pin 3 GND)
Anschluss des Temperatursensors PT 100
1 (br)
1 2
Pin 1 und Pin 4 des Reglers direkt am Sensor PT 100
brücken und mit Pin 1 des PT 100 verbinden.
Schließen Sie an Pin 1 des 3-poligen Steckers keine
Spannung an! Pin 1 ist ein 0,5 mA-Ausgang zur
Versorgung des Sensors (PT 100).
Erstinbetriebnahme
Zwingend notwendige Einstellungen
➔ ➔ ➔ ➔ ➔ Art und Bereich des Normsignals (4 - 20 mA oder 0 - 10 V)
bei externem Sollwert
➔ ➔ ➔ ➔ ➔ Unterer Grenzwert für die Stellgröße
3 (bl)
4 (sw)
1 (br)
4 (sw)
3 (bl)
