Eudora FS10 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

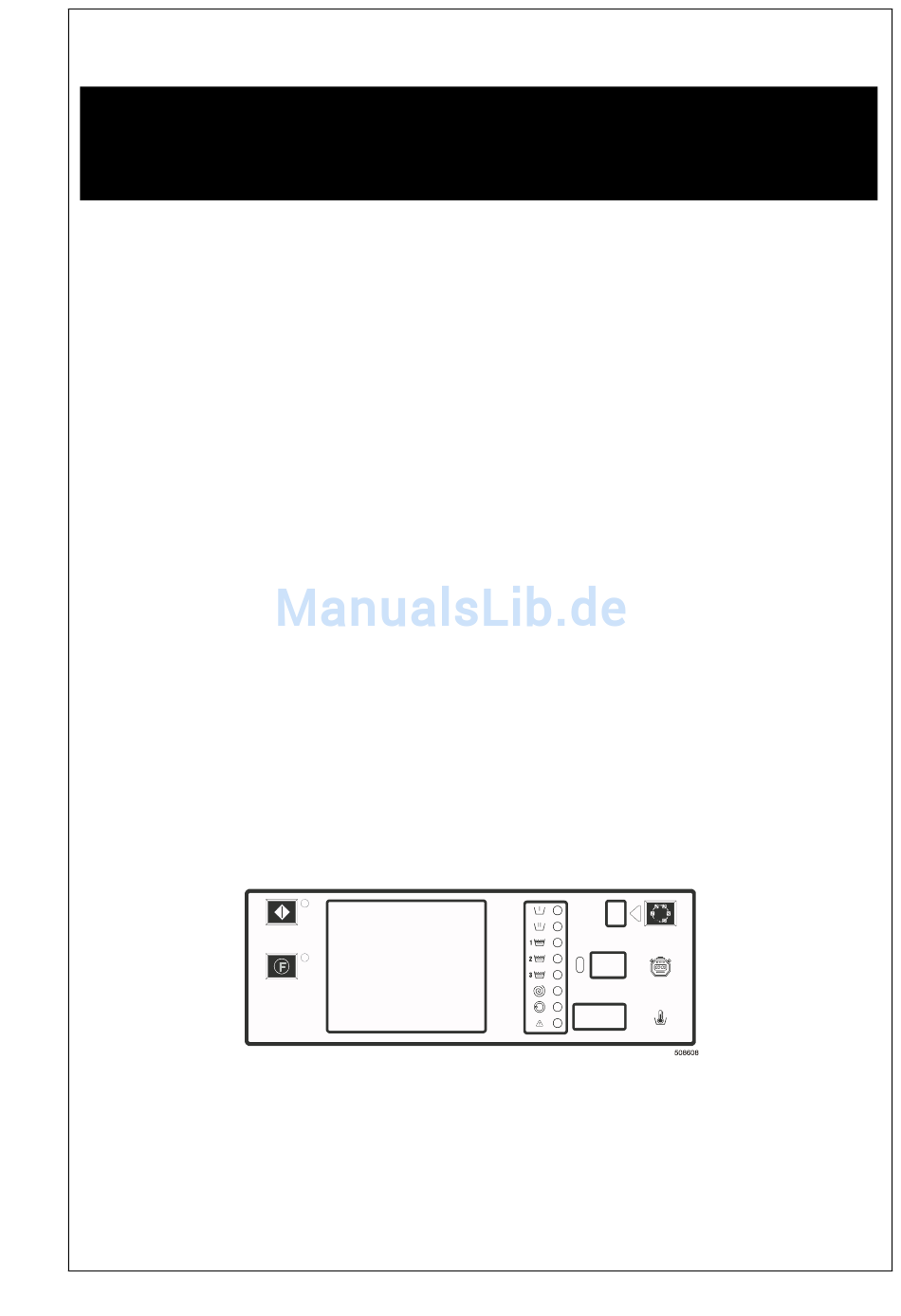

INDUSTRIEWASCHMASCHINEN
HOCHTOURIGE PROFI-WASCHMASCHINEN:
HOCHTOURIGE PROFI-WASCHMASCHINEN MIT SCHLEUDERVORGANG:
FEST VERANKERTE WASCHMASCHINEN MIT SCHLEUDERVORGANG:
6 kg
7 kg
6 kg
7 kg
10 kg
6 kg
7 kg
10 kg
13 kg
PROGRAMMIERHANDBUCH
EASY CONTROL
7,5 kg
16 kg
22 kg
18 kg
22 kg
27 kg
35 kg
Ausgabedatum: 14 Jan 2008
503825 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eudora FS10

Inhaltszusammenfassung für Eudora FS10

  • Seite 1 INDUSTRIEWASCHMASCHINEN HOCHTOURIGE PROFI-WASCHMASCHINEN: 6 kg 7,5 kg 7 kg HOCHTOURIGE PROFI-WASCHMASCHINEN MIT SCHLEUDERVORGANG: 6 kg 16 kg 7 kg 22 kg 10 kg FEST VERANKERTE WASCHMASCHINEN MIT SCHLEUDERVORGANG: 6 kg 18 kg 7 kg 22 kg 10 kg 27 kg 13 kg 35 kg PROGRAMMIERHANDBUCH...

  • Seite 3: Inhaltsverzeichnis

    1. INHALT Ausgabedatum: 14.1.2008 Seite: 1. INHALT.......................... 1 2. WARNUNGEN UND SYMBOLE ................... 3 2.1. WARNUNGEN ............................3 2.2. VERWENDETE SYMBOLE ........................4 2.3. AUSFÜHRUNG............................5 3. GRUNDBESCHREIBUNG DER STEUERUNG............. 6 3.1. SPEZIFIKATION DER STEUERUNG......................7 4. MASCHINENINITIALISIERUNG ................... 8 4.1. INITIALISIERUNGSMENÜ ........................8 4.2. KONFIGURATIONSMENÜ ........................20 4.3.
  • Seite 4 9. ANLAGE: ÜBERSICHT FEHLERCODES, FEHLERMELDUNGEN UND FEHLERBESEITIGUNG ....................55 9.1. FEHLERBESEITIGUNG ........................55 9.2. LISTE PROBLEMKONTROLLE ......................55 9.3. FEHLERMELDUNGEN.......................... 56 9.4. WIE WERDEN FEHLERMELDUNGEN GELÖST ................. 56 9.5. STROMAB- UND EINSCHALTUNG...................... 57 9.6. ÜBERSICHT ............................58 9.7. ERLÄUTERUNG FEHLERMELDUNGEN ..................... 60 9.8.

  • Seite 5: Warnungen Und Symbole

    2. WARNUNGEN UND SYMBOLE 2.1. WARNUNGEN Der Hersteller behaltet sich das Recht vor, jederzeit ohne vorherige Mitteilung Spezifikationen, in diesem Handbuch angeführt, zu ändern. Sämtliche hier angeführte Informationen sind lediglich informativ, da es nicht möglich ist, alle spezifischen Maschinendetails anzugeben. Dieses Handbuch der Programmierhinweise ist eine Übersetzung der englischen Version.

  • Seite 6: Verwendete Symbole

    2.2. VERWENDETE SYMBOLE ANZEIGE FRONTTAFEL – Kontrolleuchte LED 1 - Vorwäsche – Kontrolleuchte LED 2 - Hauptwäsche – Kontrolleuchte LED 3 – Spülen 1 – Kontrolleuchte LED 4 – Spülen 2 – Kontrolleuchte LED 5 – Spülen 3 – Kontrolleuchte LED 6 - Endschleudern –...

  • Seite 7: Schlüßelschalter

    SCHLÜßELSCHALTER – „RUN“ Betriebsmodus: Waschzyklus – „Program“ Programmiermodus: Änderung Waschprogramm und Maschineneinstellung – an der Fronttafel oder im Inneren der Maschine montiert – aktiviert oder deaktiviert die „SET“-Taste („PROGRAM“ Programmmodus = aktiviert, „RUN“ Betriebsmodus = deaktiviert) HINWEIS: FÜR MASCHINEN MIT INFRAROTEN KOMMUNIKATION DIE „SET“-TASTE KANN MIT HILFE DES INFRAROTEN SIGNALS AUS DER INFRAROTEN STEUERUNG AKTIVIERT ODER DEAKTIVIERT WERDEN.

  • Seite 8: Grundbeschreibung Der Steuerung

    3. GRUNDBESCHREIBUNG DER STEUERUNG DIE STEUERUNG ERMÖGLICHT: – 15 Programme, die eine breite Skala an Waschtechnologien bieten (lediglich 5 für MCB 6B) – einfache Tastenhandhabung – Standarte Waschprogramme, die ein wirtschaftliches und normales Wasserniveau beinhalten – Waschprogramme können auf Bestellung zusammengestellt werden (Zeit, Temperatur, Wasch- und Schleudergeschwindigkeit, Wasserniveaus) –...

  • Seite 9: Spezifikation Der Steuerung

    3.1. SPEZIFIKATION DER STEUERUNG ACHTUNG! ANSCHLUß AN FALSCHE SPANNUNG KANN PERSONENVERLETZUNG, SOWIE BESCHÄDIGUNG VON ELEKTRONISCHEN BAUTEILEN UND DER MASCHINE SELBST VERURSACHEN. – Spannung: 200-240 Ws, 50/60 Hz – Leistungsbedarf: max. 16 VA – Speicher: EPROM (beinhaltet die Software), EEPROM (beinhaltet Programme auf Bestellung) –...

  • Seite 10: Maschineninitialisierung

    4. MASCHINENINITIALISIERUNG 4.1. INITIALISIERUNGSMENÜ ACHTUNG!!! VOR DEM DURCHFÜHREN VON ÄNDERUNGEN IM INITIALISIERUNGSMENÜ LESEN SIE, BITTE, SORGFÄLTIG DIESES HANDBUCH DURCH. ÄNDERUNGEN, DURCH SIE DURCHGEFÜHRT, WERDEN DIE WASCHPROGRAMMPROZESSE UND PREISEINSTELLUNGEN BEEINFLUSSEN. VOR DEM DURCHFÜHREN VON ÄNDERUNGEN EMPFEHLEN WIR, GENAU DIE WERTE VORHERIGER EINSTELLUNGEN FESTZUHALTEN. WIE STEIGT MAN IN DAS INITIALISIERUNGSMENÜ...
  • Seite 11 Abb. 4.1.A Diagramm Initialisierungsmenü 503825 G AUSGABEDATUM 14.1.2008.DOC PROGRAMMIERHANDBUCH...
  • Seite 12 WIE FÜHRT MAN EINE KORRIEIGERUNG DURCH Nach Änderung einer Menüposition hört das Anzeigesegment durch Drücken von „SELECT“ zu blinken. Falls Sie ermitteln, daß Sie einen falschen Wert eingegeben haben, können Sie die Änderung nochmals durchführen durch Drücken der „SELECT“-Taste. Anzeige beginnt zu blinken an. EINTRAGUNG DER MODIFIKATIONEN IN EEPROM Ist die Software im EEPROM eingetragen, erscheinen in der Anzeige Gedankenstriche.
  • Seite 13 U/min U/min U/min U/min U/min U/min U/min nentyp WDH 6 WDH 7 WDHC 6 WDHC 8 FF/FS6 FF/FS7 FF/FS10 FF/FS16 FF/FS22 FF/FS23 RF/RS6 RF/RS7 RF/RS10 RF/RS13 RF/RS16 RF/RS18 RF/RS22 RF/RS27 RF/RS35 FF & RF = Maschinen mit Freuquenzwandler WDH = Maschinen ohne Türgriff WDHC = Maschinen ohne Türgriff mit Münzengerät...
  • Seite 14 Wirtschaftli- Programmier- Wirtschaftlic Normales Normales Programmierba- Maschi- ches bares Mindest- hes hohes niedriges hohes res Maximal- nentyp niedriges niveau Niveau Niveau Niveau niveau Niveau WDH 6 WDH 7 WDHC6 WDHC8 R/RF 6 R/RF 7 R/RF 10 R/RF 13 R/RF 16 R/RF 18 R/RF 22 R/RF 27...

  • Seite 15: Programmierbare Einheiten Wasserstand Hängen Zusammen Mit Wassermenge In Der Trommel

    Niveauwerte und Wasserverbrauch für verschiedene Maschinen sind verschieden. Programmierbare Einheiten Wasserstand hängen zusammen mit Wassermenge in der Trommel Maschi- RF10 RF13 RF16 RF18 RF22 RF27 RF35 nentyp Punkt (6) 12 l (6) 13 l (6) 14 l (6) 19 l (5) 13 l (5) 14 l (5) 16 l...
  • Seite 16 Programmierbare Einheiten Wasserstand hängen zusammen mit Wassermenge in der Trommel Maschinen WDH6 WDH7 WDHC6 WDHC8 FF10 FF16 FF22 FF23 Punkt (6) 10 l (6) 13 l (5) 11 l (5) 14 l (4) 12 l (4) 15 l 13 l 16 l (6) 13 l 14 l...

  • Seite 17: Änderung Waschzeiten Und Temperaturen Der Waschschritten

    ÄNDERUNG WASCHZEITEN UND TEMPERATUREN DER WASCHSCHRITTEN Sämtliche Waschprogramme sind ähnlich zusammengestellt. LED-Kontroll-leuchte Nr.: Mittlere Anzeige Untere Anzeige Waschschritt B, C: D, E, F: * LED 1 Vorwäsche 1 Zeit Temperatur * LED 1 u. 2 (blinkt) Vorwäsche 2 Zeit Temperatur * LED 2 Hauptwäsche 1 Zeit...
  • Seite 18 Vorwäsche schaltet die Standardsequenz der Vorwäsche ein und aus ist möglich: Vorwäsche wird durchgeführt ist nicht möglich: Vorwäsche wird nicht durchgeführt der Zeitwert muß im P-Menü für eine der beiden Vorwäschesequenzen programmiert werden Einweichen Die Einweichsequenz wird durchgeführt: - wenn der Zeitwert 1 der beiden Vorwäschesequenzen höher als > 0 minut ist (siehe P-Menü) ist möglich: die Einweichsequenz wird durchgeführt ist nicht möglich: die Einweichsequenz wird nicht durchgeführt - vor der Sequenz Vorwäsche...

  • Seite 19: "C" Preis Der Menü/Untergruppe

    Wird die Funktion Pause vor dem Waschzyklusstart gewählt bleibt die Maschine vor dem letzten Schweifen stehen. Jetzt kann der Bediener Weichmittel zugeben. Meldeleuchte der „START“- Taste blinkt. Durch Drücken der „START“- Taste wird das letzte Schweifen gestartet und der Waschzyklus setzt fort. Funktion Feines Waschen Funktion Feines Waschen ermöglicht einen Waschzyklus mit minimaler Motorleistung.
  • Seite 20 „SELECT“ drücken, die Zeiteinheit beginnt in der Anzeige zu blinken. „SET“ für die Änderung des Zeitwertes drücken. LED-Leuchte Nr.: Waschschritt Mittlerer Display B, C: Unterer Display D,E,F: LED 1 Vorwäsche 1 Signal Dosierpumpen S1 – S7 Zeit t00 – t99 LED 1 u.2 (blinkt) Vorwäsche 2 Signal Dosierpumpen S1 –...

  • Seite 21: "O" Menü Der Softwareversion

    Abb. 4.1.B Programmieren „d“ – Menü „O“ MENÜ DER SOFTWAREVERSION Als Zweck dieser Untergruppe ist das Verlassen des Initialisierungsmenü. Falls Sie die Untergruppe „o“ auswählen, sehen Sie in der Anzeige die Softwareversion über eine Zeit von 5 sec. Das ermöglicht Ihnen nachzuprüfen, ob die vorgegebene Software die richtige Softwareversion ist.

  • Seite 22: Konfigurationsmenü

    4.2. KONFIGURATIONSMENÜ ACHTUNG! VOR DEM DURCHFÜHREN VON ÄNDERUNGEN IM KONFIGURATIONSMENÜ LESEN SIE, BITTE, SORGFÄLTIG DIESES HANDBUCH DURCH. ÄNDERUNGEN; DIE SIE VORGENOMMEN HABEN, WERDEN PROZESSE DER WASCHPROGRAMME UND EINSTELLUNG VON PREISEN BEEINFLUSSEN. ES WIRD EMPFOHLEN, DIE VORHERIGEN EINSTELLUNGEN NOCH VOR DEM DURCHFÜHREN DER ÄNDERUNGEN FESTZUHALTEN.
  • Seite 23 Abb. 4.2. Diagramm Konfigurationsmenü 503825 G AUSGABEDATUM 14.1.2008.DOC PROGRAMMIERHANDBUCH...

  • Seite 24: Münzgerät / Opl - Steuerung Mittels Tasten

    AUSWAHL UNTEGRUPPE „T“ Als Zweck der Untergruppe „Auswahl“ ist die Feststellung der Art, in welcher die Maschine infolge einiger Spezialeinstellungen arbeiten wird. 6 ELEKTROMECHANISCHE TASTEN – Falls die Maschine 6 elektromechanische Tasten für die Auswahl von Waschprogrammen und eine Start-Funktion besitzt, dann muß...

  • Seite 25: Fahrenheit Oder Celsius

    FAHRENHEIT ODER CELSIUS Sie können auswählen, ob die Temperatur in der Anzeige in °F oder °C. oFF = °C on = °F WARTEN AUF AUFWÄRMUNG – Warten auf Aufwärmung ausgewählt: Beim Waschprozeß wird die Zeit in der Anzeige während der Maschinenaufwärmung gestoppt.

  • Seite 26: Zweites Ablaßventil

    ZWEITES ABLAßVENTIL Das zweite Ablaßventil kann lediglich durch die PC-Network Communication-Software programmiert werden. Es kann auch diese Funktion ausgeschaltet werden, auch wenn die PC-Network Communication-Software zugänglich ist. – wenn d2 = bei allen Ablaßsequenzen ausgeschaltet, wird das Wasser durch das erste Ablaßventil abgelassen –...
  • Seite 27 ADV - BESCHLEUNIGUNG Das aktive Waschprogramm kann schrittweise mit Hilfe der „START“-Taste beschleunigt, (übersprungen) werden. oFF = ohne ADV-Funktion on = mit ADV-Funktion EINLASSZEIT Die Fehlermeldung Einlass (Err 11) wird ausgeneriert, falls der Programmator während der Sequenz Wassereinlass nicht in der Lage ist, das programmierte Wasserniveau in X Minuten zu erreichen.
  • Seite 28 EXTERNES ZAHLUNGSSYSTEM Wird der Rechner der Waschmaschine an ein externes Zahlungssystem angeschlossen, muß die EP-Auswahl auf REL eingestellt werden. Die Kontrolleuchte der "Start"-Taste beginnt zu blinken an, falls der Waschprogrammpreis in der zentralen Zahlungseinheit bezahlt wurde. (Start Release Input Signal = High) Durch Drücken der Start-Taste ist das Programm gestartet.

  • Seite 29: Maschine Mit Motor, Durch Einen Frequenzwandler Gesteuert

    MASCHINE MIT MOTOR, DURCH EINEN FREQUENZWANDLER GESTEUERT on = Waschmaschine mit Motor, durch einen Frequenzwandler gesteuert oFF = Waschmaschine ohne Motor, durch einen Frequenzwandler gesteuert WICHTIG! VERGEWISSERN SIE SICH, BITTE, OB SIE DIE RICHTIGE AUSWAHL GETROFFEN HABEN. AUSWAHL EINES FALSCHEN MASCHINENTYPS KANN DIE WASCHMASCHINE BESCHÄDIGEN, UND VERLETZUNG VON PERSONEN UND TIEREN HERVORRUFEN.

  • Seite 30: Pumpe Oder Ablaßventil

    PUMPE ODER ABLAßVENTIL Nur für Maschinen ohne Türhandgriff oFF = Ablaßventil on = Ablaßpumpe LEDIGLICH FÜR WASCHMASCHINEN MIT MOTOR, DURCH EINEN MITSUBISHI- FREQUENZWANDLER GESTEUERT AUSWAHL KOMMUNIKATIONSPROTOKOLL DER "MITSUBISHI"-WANDLER Serie der E500 Mitsubishi-Wandler arbeiten lediglich mit dem Kommunikations- RS485-Protokoll. Zur Absicherung einer Software-Rückkompatibilität mit FR A024 und Wandlerserie A044 Mitsubishi kann das Kommunikations-TTL-Protokoll im Pr(otokol)-Menü...

  • Seite 31: Speisespannung

    3x380-415+N RF/RS16 RF/RS22 RF/RS35 FF/FS6 Liste 2 (PS2) Liste 3 (PS3) FF/FS7 FF/FS10 FF/FS16 FF/FS22 Liste (PS1) FF/FS23 EINFÜGEN UND NACHPRÜFEN VON EINSTELLUNGEN DER WANDLERPARAMETER Die Software fügt die Wandlerparameter automatisch ein, falls „Lo“ = „on“. Die Tür muß zu sein. Danach wird die Tür automatisch geschlossen, damit es nicht zu ihrem Öffnen über den...

  • Seite 32: Münzenwert

    MÜNZENWERT 1 c1: münzenwert 1 c2: münzenwert 2 c3: münzenwert 3 c4: münzenwert 4 1.50: Münzenpreis (Münzenwert 3 und 4 ist für spätere Erweiterung vorgesehen) Das Münzengerät ermöglicht einen Umgang mit verschieden Münzen. Beispiel EMP 500.12 v4 Code 516782 kann 0,10,- 0,20,- 0,50,- 1,00, und 2,00 EUR- Münzen unterscheiden. Das Münzengerät sendet eine Impulsreihe, die der Impulsanzahl gleich dem Wert eingelegter Münzen, entspricht, dividiert durch den kleinsten zulässigen Münzenwert (kleinster zulässiger Münzenwert = 0,10 EUR) Münze 0,10 EUR =>...

  • Seite 33: "I" Wandler - Menü-Eingangsuntergruppe

    „H“ DIAGNOSTISCHES HILFSMENÜ Das diagnostische Programm auswählen. Die "START"-Taste zum Start des diagnostischen Programmes drücken. Übersicht der Testsequenz des diagnostischen Hilfsprogrammes entnehmen Sie aus dem Kap.8. oFF = diagnostisches Programm nicht ausgewählt on = diagnostisches Programm ausgewählt „I“ WANDLER – MENÜ-EINGANGSUNTERGRUPPE (LEDIGLICH VERWENDET BEI MASCHINEN MIT MITSUBISHI-WANDLER) EINSPEISUNG FREQUENZWANDLER Nur für Maschinen mit Frequenzwandler, durch einen Motor...

  • Seite 34: Installation Neue Software

    INFRAROTE KOMMUNIKATION Auswahl zwischen infraroten Kommunikation oder dem Kommunikationsnetz RS 485. oFF = Kommunikationsnetz RS 485 on = infrarote Kommunikation KOMMUNIKATIONSFEHLER 0: keine Kommunikations-Fehlermeldungen Dieser Posten, aus dem Menü gewählt, kann für das Netz- Monitoring verwendet werden. Mehr Informationen siehe Handbuch PC-Network (Hersteller) 4.3.

  • Seite 35: Betriebsmenü

    5. BETRIEBSMENÜ 5.1. START – Vor dem ersten Start: Vergewissern Sie sich, ob die Maschine richtig installiert wurde – siehe Installationsmenü. – Vergewissern Sie sich, daß richtige Einstellungen vorgenommen wurden: siehe Initialisierungs- und Konfigurationsmenü. Fordern Sie die Hilfe eines Technikers an. –...

  • Seite 36: Auswahl Neues Programm Nach Dem Start Des Ursprünglichen Programmes

    – es müssen weitere Münzen eingeworfen werden, damit sich der Unterschied zwischen dem ursprünglichen und neuen Programm ausgleicht. In Abhängigkeit von der Maschineneinstellung kann der Preis durch Auswahl der Ergänzungssequenz VORWÄSCHE (F-Taste) erhöht werden. 5.8. AUSWAHL NEUES PROGRAMM NACH DEM START DES URSPRÜNGLICHEN PROGRAMMES Manchmal kommt es vor, daß...

  • Seite 37: Programmende

    5.11. PROGRAMMENDE Die Zeit in der Anzeige wird bis 0 heruntergerechnet. Wird die Null erreicht, ist der Programmzyklus abgeschlossen und die Tür kann geöffnet werden. Anweisung für das Türöffnen wird durch das Aufleuchten der Meldeleuchte signalisiert. Tür öffnen und Maschine leeren. Die Null in der Anzeige wird gelöscht und die Maschine ist für den Start eines neuen Programms vorbereitet.

  • Seite 38: Funktion Durchspülung (Nicht Gültig Für Mcb 6B)

    5.16. FUNKTION DURCHSPÜLUNG (nicht gültig für MCB 6B) Siehe Tabellen Waschprogramme – Programme D, E und F. Die Funktion Ausspülen kann durch das Programmieren der Zeit für den Vorwäscheschritt mit Hilfe der Funktion Ausspülen aktiviert werden. Das Wasser wird ausspülen über den programmierten Zeitraum des Ausspülschrittes. (Für Maschinen ohne Türhandgriff: ohne Funktion Durchspülen).

  • Seite 39: Standarte Waschprogramme

    6. STANDARTE WASCHPROGRAMME 6.1. LEGENDE PROGRAMMSÄTZE – EU1: Europäischer Programmsatz mit Wasserzuleitung kalt/weich, heiß/weich, kalt/hart – EU2: Europäischer Programmsatz mit Wasserzuleitung kalt/weich, heiß/weich – US1: USA-Programmsatz mit Wasserzuleitung kalt/weich, heiß/weich PROGRAMMIERBARE SEQUENZEN – Programmierbare Sequenzen sind mit dem *-Symbol gekennzeichnet. EINGÄNGE: 1.

  • Seite 40: Tabellen Waschprogramme Sätze Eu1 - Eu2

    6.2. TABELLEN WASCHPROGRAMME SÄTZE EU1 - EU2 WASCHPROGRAMM 1: AUSKOCHEN 90°C Eingang Temperatur Niveau Waschen Zeit U/min * Vorwäsche 1 2- 3 °C LL=NL normal 4 min 1° Schleudern 1 min *Vorwäsche 2 2- 3 °C LL=NL normal 0 min 1°...
  • Seite 41 PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM 3: FARBWÄSCHE 40°C Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 2- 3 °C LL=NL normal 4 min 1° Schleudern 1 min *Vorwäsche 2 2- 3 °C LL=NL normal 0 min 1° Schleudern 1 min *Hauptwäsche 1 °C LL=NL...

  • Seite 42: Waschprogramm 6: Auskochen 90°C - Wirtschaftliche Niveaus

    PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM 5: WOLLE 15°C Eingang Tempe-tur Niveau Waschen Zeit U/min *Vorwäsche 1 °C HL=NH fein 0 min 1° Ablaß 30 s *Vorwäsche 2 °C HL=NH fein 0 min 1° Ablaß 30 s *Hauptwäsche 1 °C HL=NH fein 6 min 1°...

  • Seite 43: Waschprogramm 7: Waschen Bei 60°C - Wirtschaftliche Niveaus

    PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM 7: WASCHEN BEI 60°C – WIRTSCHAFTLICHE NIVEAUS Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 2- 3 °C LL=EL normal 3 min 1° Schleudern 1 min *Vorwäsche 2 2- 3 °C LL=EL normal 0 min 1°...

  • Seite 44: Waschprogramm 9: Helle Farbwäsche 30°C - Wirtschaftliche Niveaus

    PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM 9: HELLE FARBWÄSCHE 30°C – WIRTSCHAFTLICHE NIVEAUS Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 2-6-3 °C LL=EL normal 0 min 1° Ablaß 30 s *Vorwäsche 2 2-6-3 °C LL=EL normal 0 min 1° Ablaß 30 s *Hauptwäsche 1 6-5-3...

  • Seite 45: Waschprogramm B: Auskochen 90°C - Für Stark Verschmutzte Wäsche

    PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM B: AUSKOCHEN 90°C – FÜR STARK VERSCHMUTZTE WÄSCHE Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 2- 3 °C LL=NL normal 6 min 1° Schleudern 1 min *Vorwäsche 2 °C LL=NL normal 6 min 1° Schleudern 1 min *Hauptwäsche 1...
  • Seite 46 PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM D: WASCHZYKLUS - 65°C Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 Flush normal 0 min °C 1° Schleudern 1.5 min *Vorwäsche 2 2- 3 LL=NL normal 6 min °C 1° Schleudern 1.5 min *Hauptwäsche 1 4-5-3 LL=NL normal...
  • Seite 47 PROGRAMMSATZ: EU1 - EU2 WASCHPROGRAMM F: WASCHZYKLUS - 90°C Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 °C Flush normal 0 min 1° Schleudern 1.5 min *Vorwäsche 2 2- 3 °C LL=NL normal 4 min 1° Schleudern 1.5 min *Hauptwäsche 1 5-4-3 °C LL=NL...

  • Seite 48: Tabellen Waschprogramme Sätze Us1

    6.3. TABELLEN WASCHPROGRAMME SÄTZE US1 WASCHPROGRAMM 1: WEIßWÄSCHE Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 2- 3 °F LL=NL normal 3.5 min 33° Schleudern 1 min *Hauptwä-sche °F LL=NL normal 6 min 140° Ablaß 30 s *Schweifen 1 2-5-6 HL=NH normal 1.5 min Schleudern...
  • Seite 49 PROGRAMMSATZ: US1 WASCHPROGRAMM 3: HELLE FARBWÄSCHE Eingang Temperatur Niveau Waschen Zeit U/min *Vorwä-sche LL=NL normal 3.5 min Schleudern 1 min *Haupt-wäsche LL=NL normal 6 min Ablaß 30 s *Schweifen 1 2-5-6 HL=NH normal 1.5 min Schleudern 1 min *Schweifen 2 2-5-6 HL=NH normal...

  • Seite 50: Waschprogramm 6: Mäßig Verschmutzte Weißwäsche

    PROGRAMMSATZ: US1 WASCHPROGRAMM 5: FEINWÄSCHE Eingang Temperatur Niveau Waschen Zeit U/min *Hauptwä-sche HL=NH fein 6.5 min Ablaß 30 s *Schweifen 1 2-5-6 HL=NH normalní 1.5 min Ablaß 30 s *Schweifen 2 2-5-6 HL=NH normal 1.5 min Ablaß 30 s *Schweifen 3 HL=NL normal 2 min...

  • Seite 51: Waschprogramm 7: Mäßig Verschmutzte Farbwäsche

    PROGRAMMSATZ: US1 WASCHPROGRAMM 7: MÄßIG VERSCHMUTZTE FARBWÄSCHE Eingang Temperatur Niveau Waschen Zeit U/min *Vorwäsche HL=NH normal 3 min Schleudern 1 min *Hauptwä-sche 4-3-5 °F LL=NL normal 7 min 33° Schleudern 1 min *Schweiefn 1 2-5-6 HL=NH normal 2 min Schleudern 1 min *Schweifen 2 2-5-6...
  • Seite 52 PROGRAMMSATZ: US1 WASCHPROGRAMM 9: SEHR VERSCHMUTZTE FARBWÄSCHE Ein-gang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 2- 3 °F LL=NL normal 6 min 33° Schleudern 1 min *Hauptwä-sche 5-4-3 °F LL=NL normal 6 min 33° Schleudern 1 min *Schweifen 1 2-5-6 HL=NH normal 2 min Schleudern...

  • Seite 53: Waschprogramm B: Feines Waschen

    PROGRAMMSATZ: US1 WASCHPROGRAMM B: FEINES WASCHEN Eingang Temperatur Niveau Waschen Zeit U/min *Hauptwä-sche LL=NL fein 8 min Schleudern 1 min *Schweifen 1 2-5-6 HL=NH fein 2 min Ablaß 30 s *Schweifen 2 2-5-6 HL=NH fein 2 min Ablaß 30 s *Schweifen 3 HL=NL fein...

  • Seite 54: Waschprogramm D: Sehr Verschmutzte Wäsche - Durchspülung

    PROGRAMMSATZ: US1 WASCHPROGRAMM D: SEHR VERSCHMUTZTE WÄSCHE - DURCHSPÜLUNG Ein-gang Temperatur Niveau Waschen Zeit U/min *Vorwäsche 1 2- 3 °F Flush normal 3 min 33° Ablaß 2 min *Vorwäsche 2 °F LL=NL normal 6 min 140° Schleudern 1 min *Hauptwäsche 1 °F LL=NL normal...

  • Seite 55: Ihre Einstellung

    7. IHRE EINSTELLUNG 7.1. ANFANGSEINSTELLUNG IM “S” MENÜ – Maschinentyp: …………………………..– nur für Maschinen ohne Türgriff: Pumpe / Ablaßventil): ………………………… – Programmsatz: IM “N” MENÜ (nicht gültig für MCB 6B) Eingestellte Programme: IM “U” MENÜ Münzenwerte für Einwurf: 1: ......2: ......

  • Seite 56: Anlage: Netz

    8. ANLAGE: NETZ 8.1. ALLGEMEIN Mittels der PC-Software ist es möglich, einige außerordentliche Einstellungen des Waschprogrammes vorzunehmen. Für ausführlichere Erläuterung: siehe Handbuch „PC – Networking Software“. Wasserzuleitungsventils können schrittweise separat programmiert werden. Das zweite Ablaßventil für Wasserbehandlung kann in jeder Ablaß-/Schleudersequenz programmiert werden.

  • Seite 57: Anlage: Übersicht Fehlercodes, Fehlermeldungen Und Fehlerbeseitigung

    9. ANLAGE: ÜBERSICHT FEHLERCODES, FEHLERMELDUNGEN UND FEHLERBESEITIGUNG 9.1. FEHLERBESEITIGUNG Der Rechner „Easy Control“ ermöglicht eine vollständige Waschmaschinensteuerung. Erscheint ein Fehler, geht die Maschine automatisch in einen sicheren Zustand. Mit dem diagnostischen Programm kann der Fehler identifiziert werden. Dieses programm wird sämtliche Waschmaschinenfunktionen testen.

  • Seite 58: Fehlermeldungen

    Problem Ursache/Zustand Problemlösung Schlüssels wird beim Tastendrücken durchleuchtet) Maschine arbeitet nicht so, wie sie Wurde ein falscher Maschinentyp In der Menüuntergruppe “S” ermitteln, soll ausgewählt, werden falasche ob der richtige Maschinentyp Ausgänge aktiviert. ausgewählt wurde. Programm gestartet, ale Ausgänge ermitteln, ob die “R” und ”Q”- den Verbindungsstecker an die nicht aktiviert Verbindungsstecker...

  • Seite 59: Stromab- Und Einschaltung

    MÜNZENMASCHINEN: – Anwender: Falls jemand seine Wäscherei in eine öffentliche Selbstbedienungswäscherei umbaut, muß er eine Münze einwerfen und die „SET“-Taste zum Türöffnen drücken (Schlüßelschalter im Modus Betrieb). Die Fehlermeldung 99 wird gelöscht und durch ursprüngliche Fehlermeldung ersetzt. Es liegt an dem Anwender, ob er die ursprüngliche Fehlermeldung löscht.

  • Seite 60: Übersicht

    9.6. ÜBERSICHT Vorkommen der Fehlermeldung Münzmaschine OPL-Maschine WDH(C) Störung Die Tür kann vor dem Erfüllen der Sicherheitsbedingungen nicht Zyklusende geöffnet werden Störung Ablaß – nicht im auslassen+ auslassen+ fortsetzen Ablaß Abschlußschritt fortsetzen auslassen+ Ablaßvorgang-letzter Störung Ablaß - Abschlußschritt auslassen+ fortsetzen fortsetzen Schritt Unwucht:...
  • Seite 61 Vorkommen der Fehlermeldung Münzmaschine OPL-Maschine WDH(C) Störung bei der Pro- sämtliche Programme blockiert nicht starten nicht starten grammblockierung falsche Softwareversion nicht starten nicht starten neue Software-version fataler Fehler: voller fataler Fehler: voller fehlerhaftes Motorschütz beim Auflockern Stop Stop Störung Türentriegelung (nur Zyklusende Fortsetzung Fortsetzung...

  • Seite 62: Erläuterung Fehlermeldungen

    9.7. ERLÄUTERUNG FEHLERMELDUNGEN Zu jeder Fehlermeldung sind Diagnostiken beigefügt. WICHTIG! TECHNISCHE EINGRIFFE IN DIE WASCHMASCHINE KÖNNEN LEDIGLICH DURCH TECHNIKER MIT AUSREICHENDEN KENNTNISSEN DER „EASY CONTROL“ -MASCHINEN VORGENOMMEN WERDEN. STÖRUNG 1: STÖRUNG ABLAß – NICHT IM ABSCHLUßSCHRITT Fehler 1 kommt vor, wenn der elektronische Zeitgeber ermittelt, daß das Wasser nach 3 min im Schritt Ablaß...

  • Seite 63: Störung 5: Unwucht, Hohes Schleudern

    2. Wenn der Fehler oft vorkommt Die Trommel vollständig auffüllen. Volle Trommel verursacht weniger Unwucht, als wenn sie von 1/3 befüllt ist. 3. Anschluß prüfen, ob er richtig durchgeführt Ist der Anschluß falsch: korrigieren. wurde. Kontakt des Unwuchtschalters ist normalerweise abgeschaltet STÖRUNG 5: UNWUCHT, HOHES SCHLEUDERN Der Fehler 5 kommt vor, wenn der Unwuchtgeber beim hohen Schleudern aktiviert wird.

  • Seite 64: Störung 9: Störung Türschloßsolenoid

    4. Mechanische Funktionsfähigkeit prüfen Funktioniert das Schloß mechanisch nicht: das Schloßsystem austauschen. 5. Anschluß prüfen Ist der Anschluß unterbrochen, korrigieren. 6. ermitteln, ob die Ausgangsrelais die ist das Relais fehlerhaft, die elektronische Platine Türschlossspule aktivieren austauschen. 7. ermitteln, ob das Ausgangsrelais die Ist das Relais nicht fehlerhaft, aber bekommt kein Türschlossspule aktiviert Signal von der elektronischen Platine, die...

  • Seite 65: Störung 12: Störung Überlauf

    dem elektronischen Geber montiert ist 7. Ermitteln, ob der Schlauch kein Wasser Beinhaltet der Luftschlauch wasser, dieses beinhaltet (Sifon) beseitigen und den Schlauch so gestalten, damit er nicht als Sifon arbeitet. 8. Anschluß prüfen Ist der Anschluß unterbrochen, korrigieren. 9. Ausgangsrelais prüfen, welches die bekommt das Relais ein Befehlssignal, aber ist nicht Eingangsventile und das Ablassventil geschlossen, die elektronische Platine austauschen.

  • Seite 66: Störung 15: Zu Heisses Wasser

    STÖRUNG 15: ZU HEISSES WASSER Liegt die Wassertemperatur um 15°C höher als Zieltemperatur: in der Anzeige erscheint die Meldung 15. VORGANG: 1. Wassertemperatur ermiteln Liegt die Temperatur des zugeführten Heißwassers zu hoch: die Wassertemperatur vermindern. 2. Ermitteln, ob der Temperaturfühler Ist der Fühler fehlerhaft, austauschen.

  • Seite 67: Motorschutz Für Auflockerung + Hohes

    STÖRUNG 19: M1 WASCHMOTORSCHUTZ + NIEDRIGES SCHLEUDERN Wird das Motorüberstromschutz aktiviert, schalten die Motoren ab. Kontakt schaltet automatisch wieder nach bestimmter Zeit (der Wärmekontakt wird nur dann geprüft, wenn das Motorausgangsrelais eingeschaltet ist). VORGANG: 1. Prüfen, ob der Wärmeschutz der Motoren Ist der Wärmeschutz aktiviert, wird der Schutz für den Waschvorgang und niedriges automatisch in 15 min deaktiviert.
  • Seite 68 STÖRUNG 22: STÖRUNG DURCHSPÜLUNG Ist die Funktion Durchspülung aktiv und die Maschine verliert 7 cm Wasserniveau vor dem Ablaßbeginn. In der Anzeige erscheint die Meldung 22. VORGANG: 1. Ermitteln, ob das Abfallventil nicht Wasser Ist das Ventil fehlerhaft, austauschen. durchlässt 2.

  • Seite 69: Störung 28: Tht Verfließen Der Zeit

    und der Wandler sendet Antworten an den Programmator. Falls der elektronische Programmator eine Antwort bis 5s nicht erhält, erscheint in der Anzeige der Fehler 27. VORGANG: 1. Ermitteln, ob die Tür geschlossen und Ist die Tür nicht geschlossen, kann der Wandler nicht abgeschlossen ist aktiviert werden;...

  • Seite 70: Störung 31: Initialisierungsstörung Frequenzwandler

    Zustand beinhaltet(siehe Handbuch aufnehmen. Frequenzwandler) STÖRUNG 31: INITIALISIERUNGSSTÖRUNG FREQUENZWANDLER Wird ein Parametersatz des Frequenzwandlers in den EPROM-Speicher des Wandlers eingetragen, und kommt während dieser Tätigkeit ein Fehler vor, wird in der Anzeige der Fehler 31 dargestellt. ES WIRD NICHT EMPFOHLEN,DIE MASCHINE ZU VERWENDEN, WENN DER FREQUENZWANDLER MIT FALSCHER PARAMETEREINSTELLUNG ARBEITET.

  • Seite 71: Störung 34: Sämtliche Programme Blockiert

    STÖRUNG 34: SÄMTLICHE PROGRAMME BLOCKIERT Beim Ver- und Entriegeln der Programme kann es vorkommen, daß Sie zufallsweise sämtliche Programme verriegeln. Falls alle Programme blockiert sind, kann das gewünschte Programm nicht gestartet werden, und in der Anzeige erscheint der Fehler 34. Das Problem kann durch Entriegeln 1 Programmes gelöst werden.

  • Seite 72: Störung 38: Kein Drehzahlsignal

    VORGANG: 1. Ermitteln, ob der Verbindungsstecker „K“ Ist der Verbindungsstecker „K“ falsch an den der Tastatur an den Programmator Programmator angeschlossen, richtig anschließen. angeschlossen ist 2. Ermitteln, ob die Kontrolleuchte der Leuchtet die Kontrolleuchte: Türaufschließung „Door Unlock“ Schalter der Türabschließung ist geschlossen. aufleuchtet Spule der Türaufschließung ist außer Funktion, oder ist der Schloßmechanismus fehlerhaft.
  • Seite 73 STÖRUNG 40-49: SPEICHERFEHLER Kommen Speicherfehler vor, liegt das Problem im EEPROM-Speicher. VORGANG: 1. Fehler 44 Diesen Fehler können Sie im Fehlerregister Nach einer gerade installierten neuen nach der Implementierung des EPROMs in der Software kann der Fehler 44 ignoriert neuen Software finden. werden Wird die neu installierte Software eine andere Speichergröße aufweisen, entsteht dieser...

  • Seite 74: Störung 55: Türschloss Start

    STÖRUNG 55: TÜRSCHLOSS START Die Störung 55 wird angezeigt, falls beim Start das Schloß abgeschlossen ist, aber die Tür steht offen. Vor weiterer Verwendung der Waschmaschine muss dar Türschloß durch den Servicetechniker aufgeschlossen werden. VORGANG: 1. Die Türschloßfunktion prüfen. Ist das Türschloß fehlerhaft, muß es ausge- tauscht werden.
  • Seite 75 FEHLER 100-140: MITSUBISHI ERRORS 100 ErrOC1 106 ErrTHT 112 ErrOHT 118 E.6 124 OP2 130 MB3 136 OSD 101 ErrOC2 107 ErrTHM 113 ErrOPT 119 E.7 125 OP3 131 MB4 137 ECT 102 ErrOC3 108 ErrFAN 114 ErrPE 120 IPF 126 CTE 132 MB5 138 E.1...
  • Seite 76 VORGANG BEI DER STÖRUNG 113: OPT-FEHLER Erhält der Wandler vom Programmator über einen bestimmten Zeitraum (10-30s) keine Anweisung (= keine Serienkommunikation), schaltet der Wandler in den Zustand OPT – Warnungsignalisierung - um. 1. Am Waschzyklusende prüfen, ob das Schütz Dauert die Störung an, dann das Schütz austau- der Wandlerzuleitungsspannung sämtliche schen.

  • Seite 77: Diagnostisches Hilfsprogram

    9.8. DIAGNOSTISCHES HILFSPROGRAM ACHTUNG! ZUERST DIE FEHLERLISTE LÖSCHEN. SIEHE "E"-MENÜ IM KONFIGURATIONSMENÜ. 1. H-Position im Konfigurationsmenü auswählen. 2. H-Position von "oFF" auf "on" umschalten. 3. H-Menü verlassen. 4. Das diagnostische Hilfsprogramm starten: - OPL-Maschinen: die "START"-Taste drücken - Münzmaschinen: die richtige Münzenanzahl einlegen und "START"-Taste drücken 5.
  • Seite 78 DIAGNOSTIKSEQUENZ Info-Nachricht Schritt Erläuterung LED-Kontrolleuchten Test Türschloß (5 x Abschließen und Aufschließen schrittweise getestet Türschloß) Test Anzeige keine Test Fühler (alle Fühler der Waschmaschine sind getestet) rev (umgekehrt) Waschgeschwindigkeit, umgekehrte Richtung (umgekehrte Richtung Schleudern) ⇒ Motorstop STO (Stilllegen) For (vorwärts) Waschgeschwindigkeit, Richtung vorwärts (gleich wie die Richtung Schleudern) dIS (Auflockern)

  • Seite 79: Rs6-Rs7-Rs10, Maschinen Ohne Türgriff Wdh A Wdhc - Probleme

    9.9. RS6-RS7-RS10, MASCHINEN OHNE TÜRGRIFF WDH A WDHC – PROBLEME Problem Ursache/Zustand Problemlösung • • Trommel schleudert bei 60 Kommunikationskabel nicht überprüfen, ob das U/min angeschlossen (falls dieses Kommunikationskabel Kabel nicht angeschlossen ist, richtig angeschlossen ist beginnt der Motor mit dem Schleudern) •...

  • Seite 80: Anlage

    10. ANLAGE 10.1. MÜNZENGERÄT Münzengerät, Typ EMP 500.12 v4. In eine Waschmaschine kann lediglich ein Münzengerät laut Spezifikation des Waschmaschinenherstellers verwendet werden. Grund: Das Münzengerät ist auf Münzenwerte und Ausgangsimpulslängen, spezifisch für den Betrieb mit einem Programmator, voreingestellt. Das Münzengerät besitzt 2 Ausgangssignale. Signal 1 (oberer Leiter) entspricht der ersten Münzengruppe.
  • Seite 82 WICHTIG! MASCHINENTYP: PROGRAMMATOR: - ELEKTRONISCHER PROGRAMMATOR MCB EC AUFSTELLUNGS- DATUM: AUFSTELLUNG DURCHGEFÜHRT: SERIEN-NUMMER: ELEKTRISCHE SPEZIFIKATION: SPANNUNG..V..PHASE..Hz HINWEIS: BEI JEDEM KONTAKT MIT IHREM FACHHÄNDLER BETREFFS MASCHINENSICHERHEIT ODER RSATZTEILE MUß DIESES BLATT ORDNUNGSGEMÄß AUSGEFÜLLT WERDEN. FÜR SPÄTERE REFERENZEN AUFBEWAHREN. FACHHÄNDLER:...
