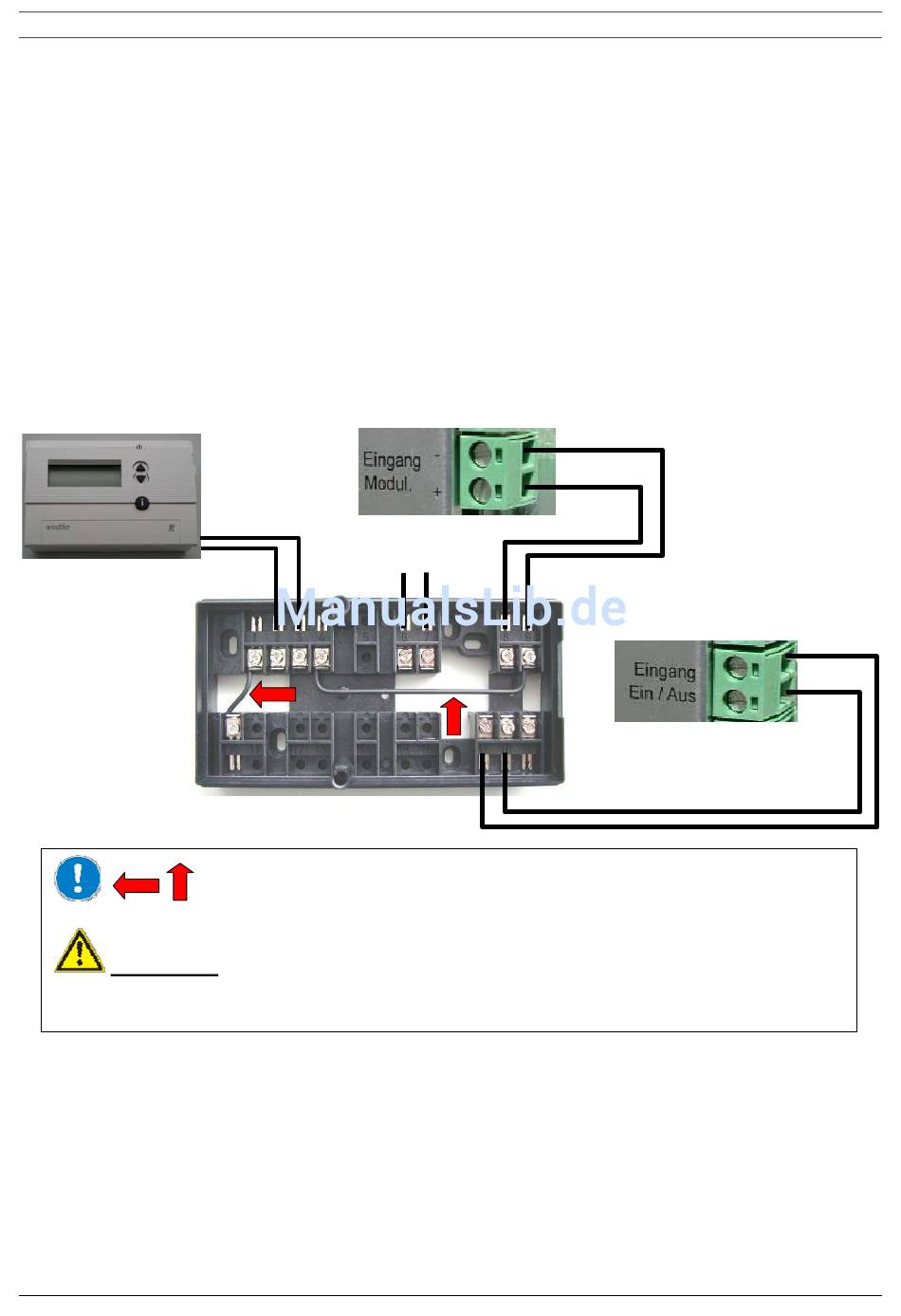

3.1.2 Standard-Verkabelung UT 2 + C-Box 1 + Ofen

Klemme 2 + 3:
verpolungssicherer OT-Bus für Anschluss Uhrenthermostat UT 2
Klemme 6 + 7:
Zentrale Spannungsversorgung 230 V AC. Klemme 6 = N, Klemme 7 = L
Klemme 8+9:
modulierender Ausgang 0-10 V für Ansteuerung Eingang "Ofen Modulation".
Unbedingt Polung beachten: Klemme 8 = PLUS, Klemme 9 = MINUS
Klemme 17 + 18:
potentialfreier Relais Ausgang für Ansteuerung Ofen "EIN / AUS"
OT-Bus - verpolungssicher
ACHTUNG:
Eingang "Modulation" muss an der Ofensteuerung aktiv geschaltet werden. Siehe hierzu
Anleitung des Ofens "Aktivieren Eingang Modulation"!
3.1.3 Sonder-Verkabelung für Option mit Anzeige Sammelstörmeldung
Klemme 2 + 3:
verpolungssicherer OT-Bus für Anschluss Uhrenthermostat UT 2
Klemme 6 + 7:
Zentrale Spannungsversorgung 230 V AC. Klemme 6 = N, Klemme 7 = L
