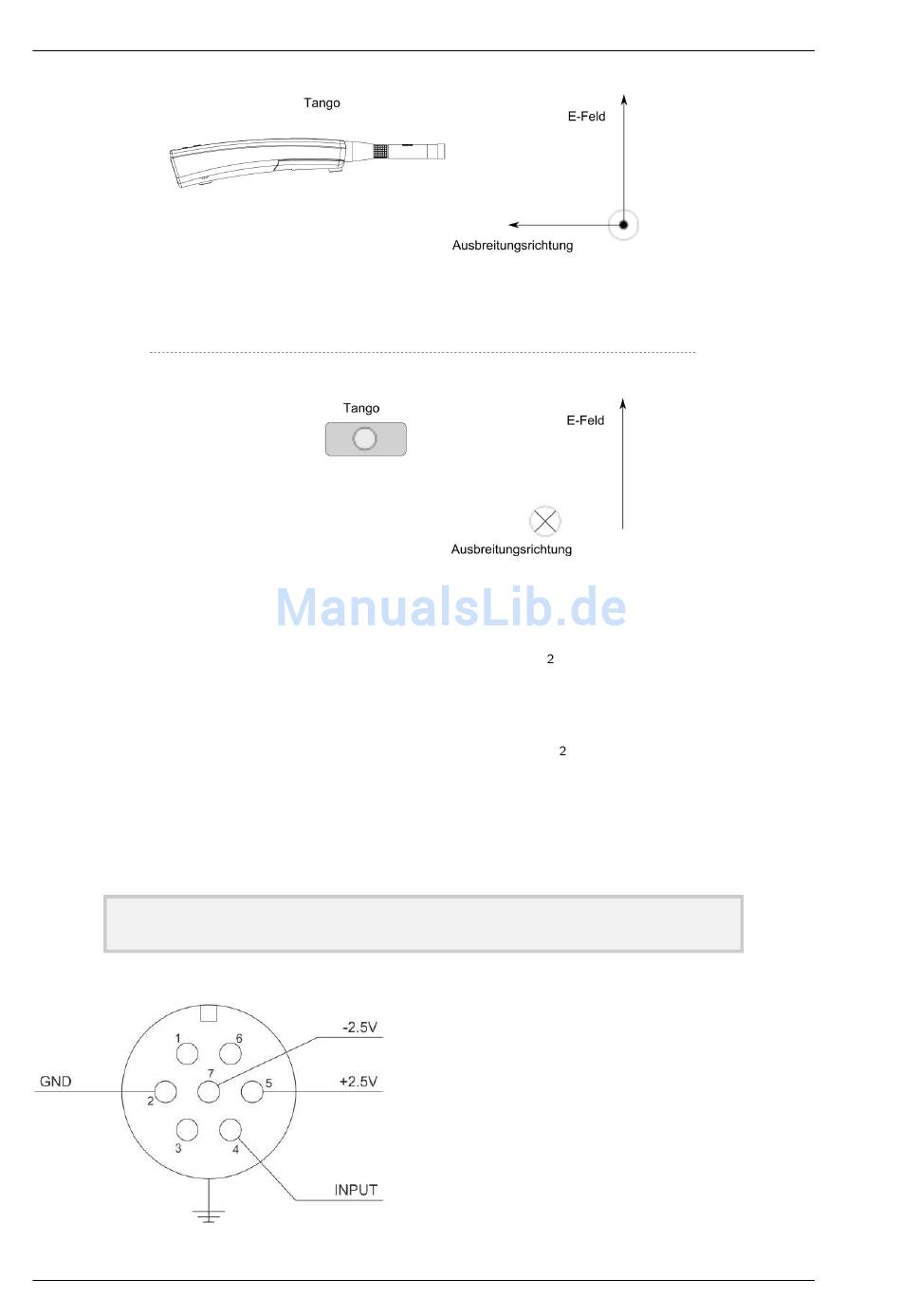

Abbildung 4.4: Aufbau Messung HF-Störfestigkeit
4.7.2 Einfluss mechanischer Schwingungen
Für mechanische Schwingungen mit einer Beschleunigung von 1 m/s senkrecht zur Membranebene des
Mikrofons für die Frequenzen 31,5 Hz, 63 Hz, 125 Hz, 250 Hz, 500 Hz, 630 Hz, 800 Hz und 1000 Hz erhöht
sich die untere Grenze des linearen Arbeitsbereiches für die Frequenzbewertung A auf 75 dB.
Für mechanische Schwingungen mit einer Beschleunigung von 1 m/s parallel zur Membranebene des
Mikrofons für die Frequenzen 31,5 Hz, 63 Hz, 125 Hz, 250 Hz, 500 Hz, 630 Hz, 800 Hz und 1000 Hz erhöht
sich die untere Grenze des linearen Arbeitsbereiches für die Frequenzbewertung A auf 58 dB.
4.8 Steckverbindung des abnehmbaren Mikrofons
ACHTUNG!
Abbildung 4.5: Steckerbelegung für Mikrofonanschluss
Handbuch Tango_Plus
4 TECHNISCHE SPEZIFIKATION
Das abnehmbare Mikrofon darf nur mit Tango_Plus verwendet werden! An-
dernfalls kann es beschädigt werden.
28 von 31
Das Mikrofon des Tango_Plus- Schallpegelmes-
sers ist abnehmbar und mit dem Gerät über einen
Stecker vom Typ LEMO FGG.1B.307 verbunden.
Die Pinbelegung ist in Abbildung 4.5 angegeben.
SINUS Messtechnik GmbH
