2 BEDIENUNG
In the Octave tab spectral values are shown (figure 2.7), which are calculated by the device during a mea-
surement (according to the settings in the Setup-Tab). To adjust weigthing (Z-blue, A-green, C-yellow) or
refresh rate for graphical display click on the corresponding items in the header of the graph. The context
menu of the graph provides scaling functionality. Also displayed is a coordinate cross. The vertical line shows
the current value of the selected band while the horizontal line shows the sum value.
2.3.5 Data-Tab
Im Data-Tab wird rechts eine Übersicht der aufgenommenen Daten tabellarisch angezeigt. Auf der linken
Seite steht die Zusammenfassung der jeweils ausgewählten Messung. Mit einem Klick der rechten Mausta-
ste auf einen Eintrag in der Tabelle auf der rechten Seite öffnet sich ein Kontextmenü, mit dem Sie die
Messung löschen können (Delete) oder die Daten auf dem PC speichern können (Export).

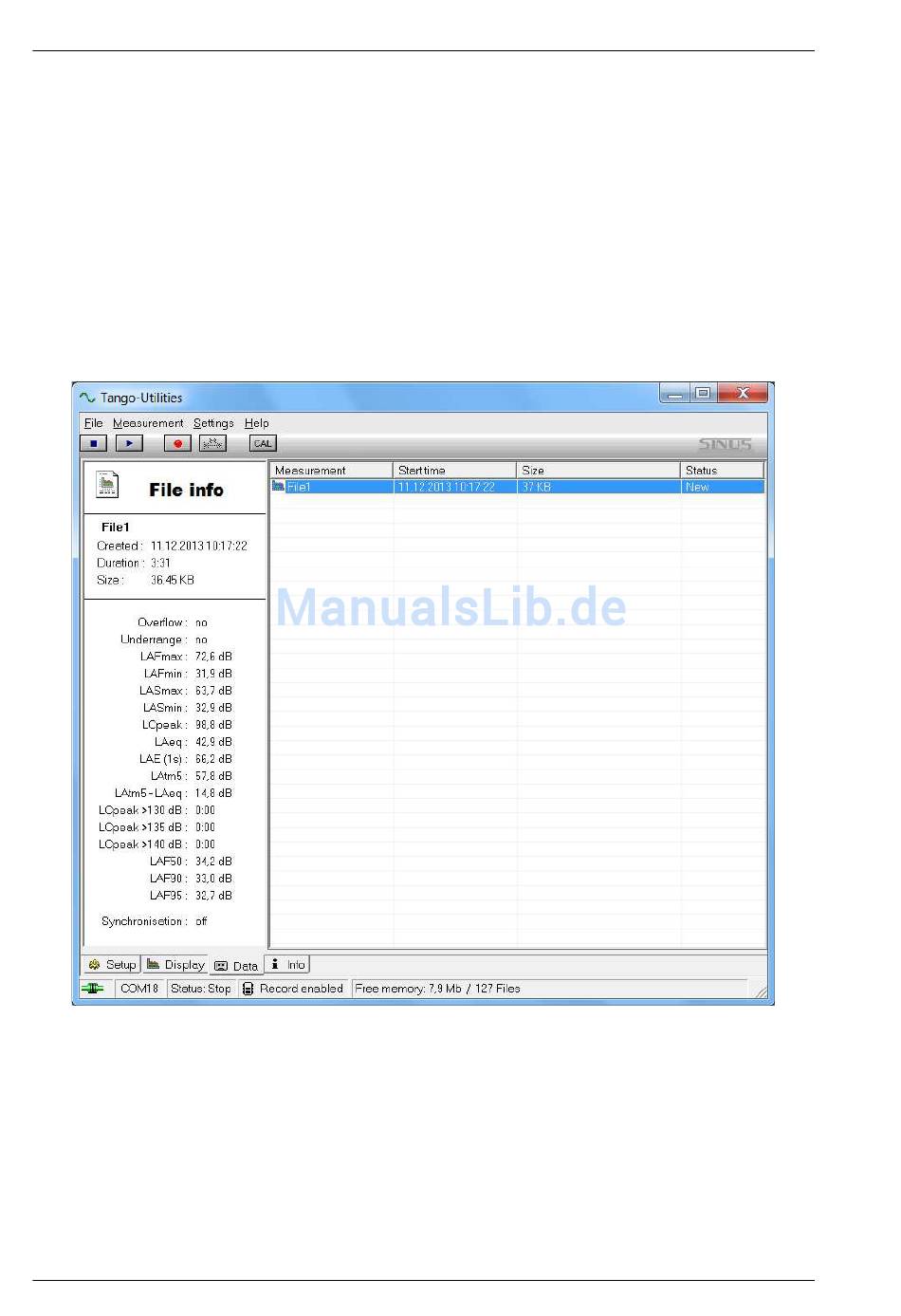

Abbildung 2.8: Tango_Plus-Utilities - Data Tab
2.3.6 Datenexport
Aufgezeichnete Messdaten werden im internen Speicher (8 MB) des Gerätes abgelegt. Diese Datensätze
werden im Data-Tab aufgelistet (Abschnitt 2.3.5). Mit der rechten Maustaste lässt sich ein Kontextmenü öff-
nen. Mit dem Eintrag Export können Daten auf den PC übertragen/gespeichert werden. Im Result-Tab des
Exportfensters wird der Dateiname für die Datei mit den globalen Werten einer Messung festgelegt (Abbil-
dung 2.9). Diese Werte beziehen sich auf die ganze Messung (z. B.: Mittel, Maximum, Minimum).
Handbuch Tango_Plus
18 von 31
SINUS Messtechnik GmbH
