5.2.5 Aufsetzen der Plattform
1. Umgebung der Waage von allen Verschmutzungen reinigen. Achten Sie darauf,
dass alle vier Aufnahmen für die Krafteinleitungen in den Anschlagplatten sauber
und frei von Fremdkörpern sind.
Abbildung 5-3
2. Setzen Sie die Plattform wieder auf die Anschlagplatten auf.
3. Bewegen Sie die Plattform hin und her, um sicherzustellen, dass die
Pendelstelzen in den Aufnahmen sitzen und alle Teile frei beweglich sind.
5.2.6 Verlegen der Anschlusskabel
1. Die Anschlusskabel sind auf einer Seite des Anschlusskastens lose in den
Stahlwinkel eingelegt.
2. Führen Sie das Anschlusskabel durch den Schlitz in der Abdeckung bis zur
Anzeige.
3. Bringen Sie die Abdeckungen an den beiden Seiten der Plattform wieder an.
NTEP/NTNN-IA-d-1012

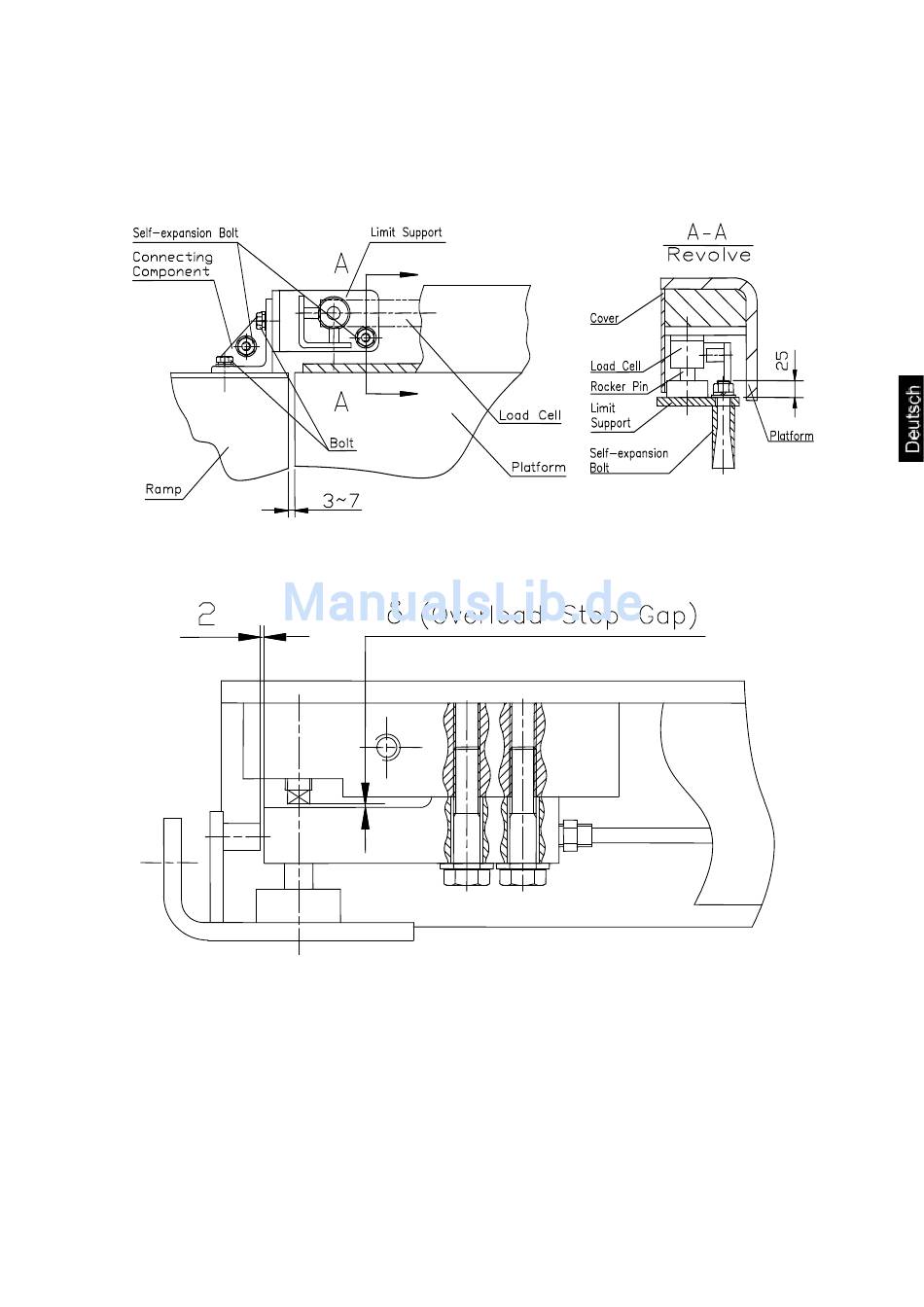

Abbildung 5-2
Installation über Boden
Details der Aufhängung und δ
9
