2.2 Plattform-Baugruppe
Die Waagen besitzen eine profilverstärkte Plattform mit zwei Stahlwinkeln, die an
zwei Seiten der Plattform angeschweißt sind. Der Anschlusskasten ist an einem der
Stahlwinkel angebracht. Für den Zugang zum Anschlusskasten kann die
entsprechende Abdeckung abgenommen werden. An beiden Seiten der Plattform
befinden sich Gewindebohrungen. Sie nehmen beim Ein- oder Ausbau der Plattform
Augenschrauben zum Anheben der Plattform auf.
2.3 Funktionsprinzip
Der elastische Teil der Wägezelle verformt sich unter dem auf die Plattform
wirkenden Gewicht. Diese Verformung verschiebt das Gleichgewicht der
Wheatstone'schen Brücke, die am elastischen Teil des Aufnehmers angebracht ist,

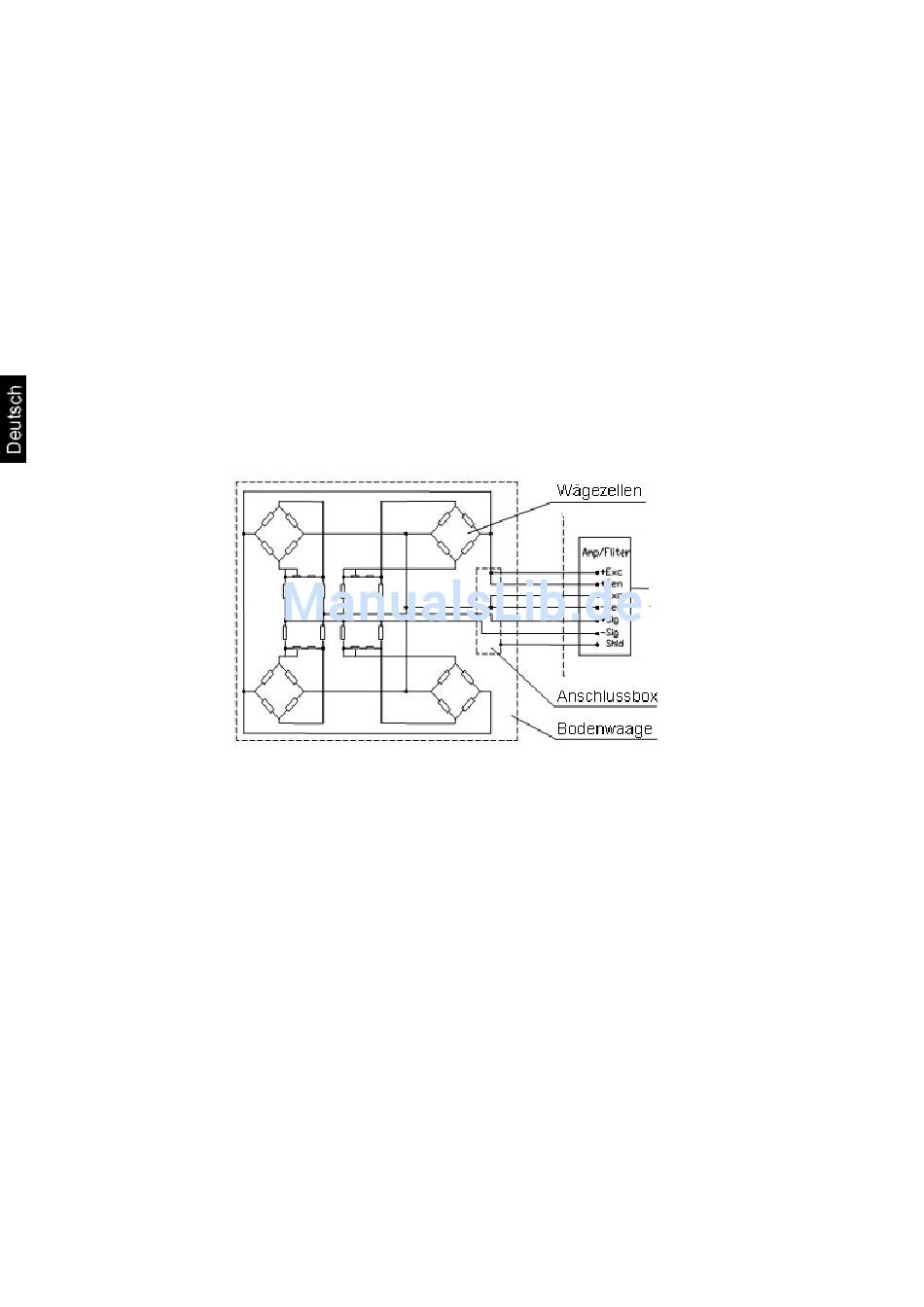

und führt zu einem elektrischen Signal, das proportional zum Gewicht ist. Abbildung
2-2 zeigt die prinzipielle Verdrahtung der Bodenwaage mit vier Wägezellen.
Abbildung 2-2 Prinzipschaltbild
4
NTEP/NTNN-IA-d-1012
