6 Anbau der Rampe (Option)
Alle Bodenwaagen der NTEP/NTNN-Serie sind mit einer Rampe für die Beschickung
aus einer Richtung ausgestattet. Wenn die Waage aus zwei Richtungen anfahrbar
sein soll, bestellen Sie eine zweite Rampe. Wählen Sie die Seite(n) für den Anbau
der Rampe(n).
1. Im Lieferumfang der Rampe sind alle für den Anbau erforderlichen Teile
enthalten: vier Schrauben (M10×15), vier Unterlegscheiben (10) und
Federscheiben (10) zur Verbindung von Rampe und Anschlagplatte mit
Befestigungswinkel.
2. Legen Sie die Unterlegscheiben und Federscheiben auf die M10×15-
Schrauben auf und führen Sie diese durch die Bohrung im Befestigungswinkel
in die Gewindebohrungen in Anschlagplatte bzw. Rampe (s. Abbildung 6-1).
Ziehen Sie anschließend die Schrauben an (s. Abbildung 5-2).
3. Überprüfen Sie, dass die Rampe stabil ist und dass der Schlitz S zwischen 3 ~
7 mm weit ist (siehe Kap. 5.2.5). Wenn dies nicht der Fall ist, setzen Sie
zwischen Anschlagplatte und Befestigungswinkel Unterlegscheiben ϕ10 ein,
bis dieses Maß erreicht ist.
7 Systemanschluss
Analoge
Wägezellenverdrahtung
Funktion
+ Speisung
+ Signal
- Speisung
-Signal
Schirm
10
Farbe
Grün
Weiß
Schwarz
Rot
Gelb (dicker)

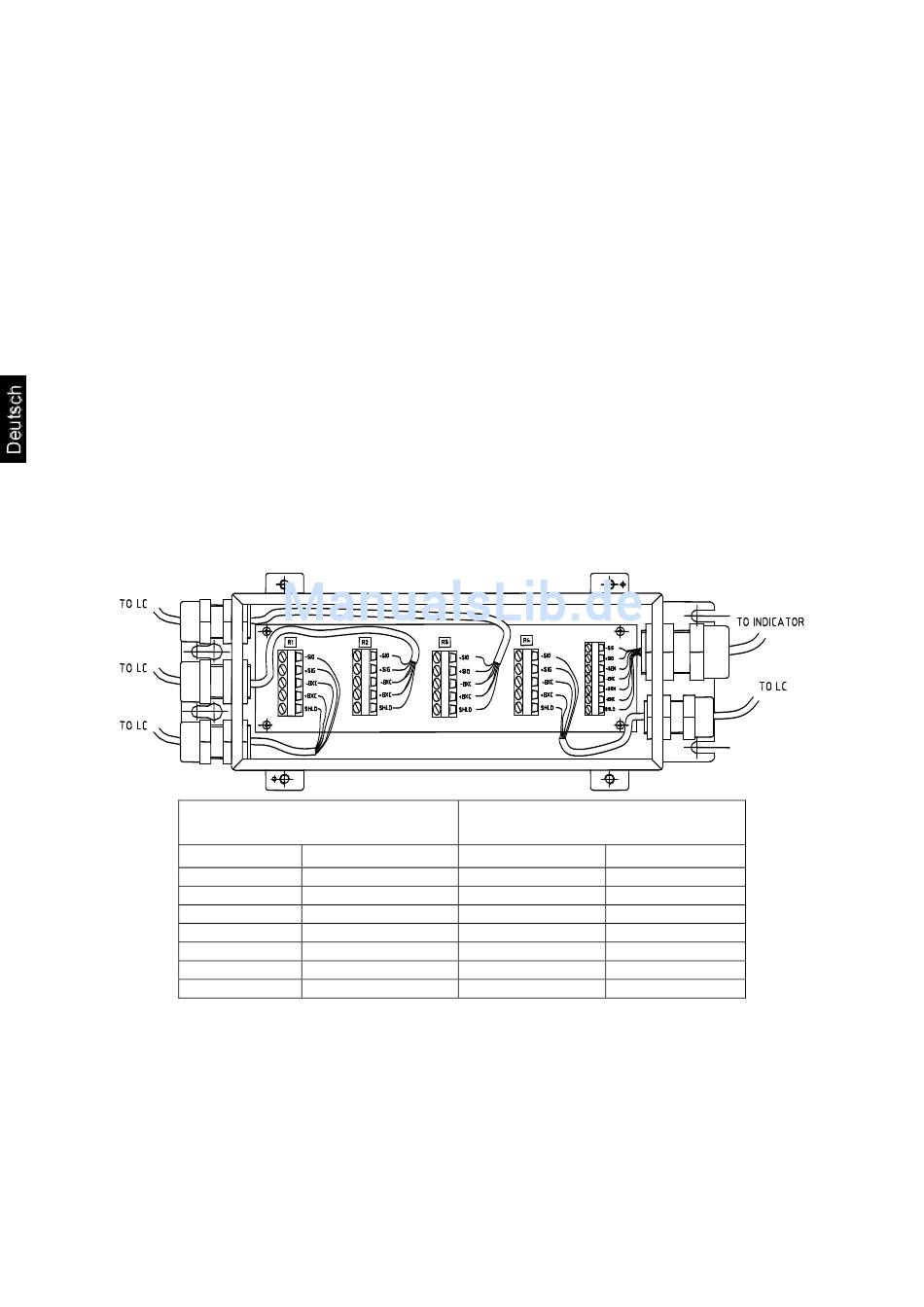

Abbildung 7-1 Systemverdrahtung
Anschlusskabel
Funktion
Farbe
+ Speisung
Grün
+ Signal
Weiß
- Speisung
Schwarz
-Signal
Rot
Schirm
Gelb/Grün
+Fühler
Gelb
-Fühler
Blau
NTEP/NTNN-IA-d-1012
