Inhaltszusammenfassung für Aqua Lung Airsource

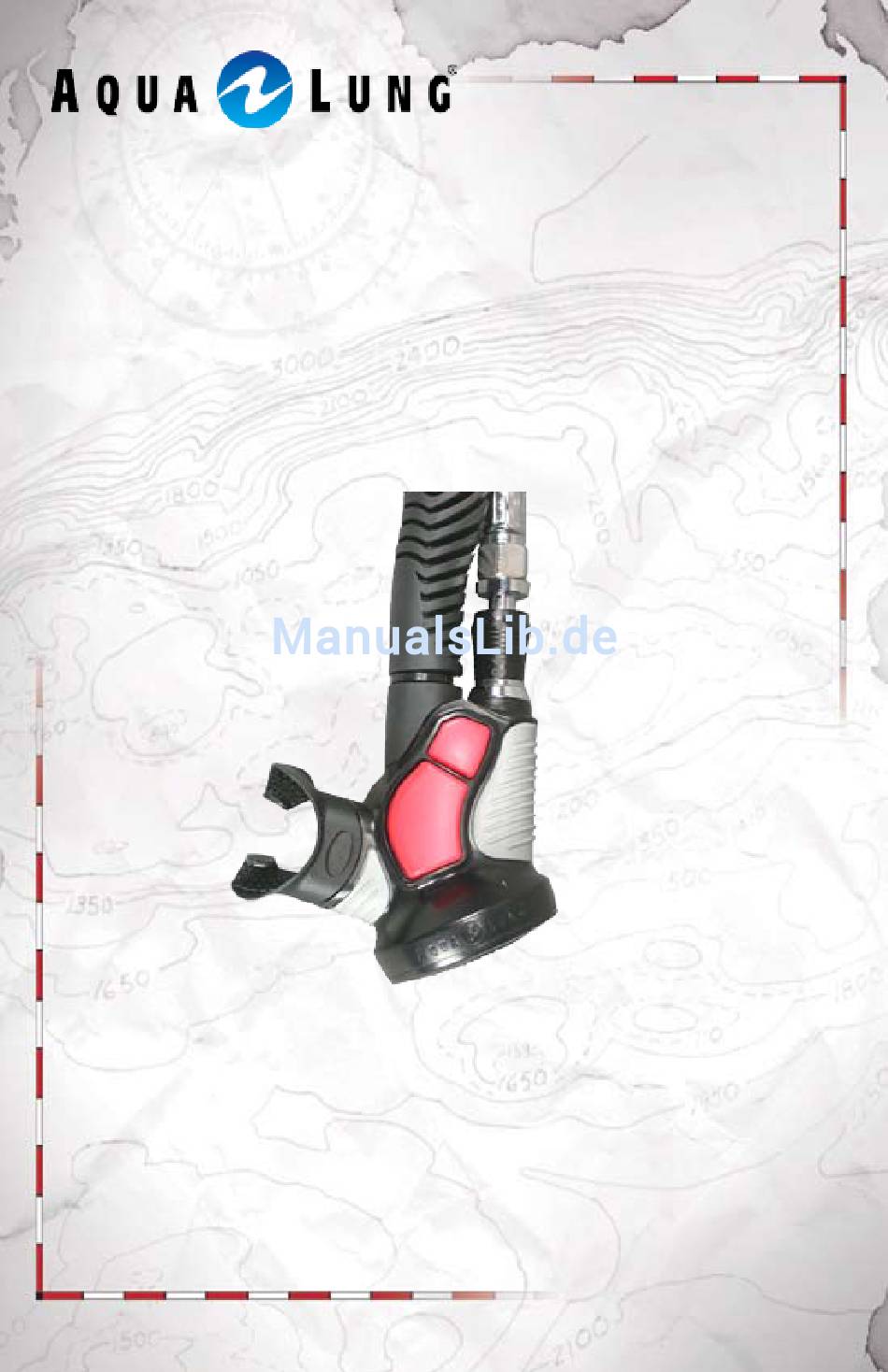

- Seite 1 Airsource Bedienungsanleitung...
-
Seite 2: Warnungen, Vorsichtsmahnungen & Hinweise
übersetzt oder zu einem elektronischen Medium or irgendeiner maschinell lesbaren Form reduziert werden ohne die vorherige schriftliche Genehmigung von Aqua Lung International. Die Verbreitung über das Internet oder Computerforen ist ohne vorherige schriftliche Genehmigung von Aqua Lung International nicht gestattet. -
Seite 3: Inhaltsverzeichnis
WAS IST DER AIRSOURCE? ........ - Seite 4 Wenn Sie Fragen zu diesem Airsource oder zu diesen Anweisungen haben, wenden Sie sich an Ihren Aqua Lung -Händler. ® WARNUNG: Unsachgemäßer Gebrauch dieses Airsource kann ernsthafte Verletzungen oder den Tod zur Folge haben. Machen Sie KEINERLEI Versuch, diesen Regulator zu benut- zen, ohne alle Anweisungen und Sicherheitsmaßnahmen in...
- Seite 5 Airsource Bedienungsanleitung Auslassventil Obere Schlauchführung Faltschlauch Mitteldruckschlauch (MD) Mittlere Trim Grip ™ Schlauchführungen Absperrventil Taste für die automatische Befüllung Taste zum Aufblasen/ Mundstück Ablassen Luftdusche...
-
Seite 6: Einführung
Gerät gibt dem Taucher geringeren Wasserwiderstand und eine kompakte, leichte Ausrüstung. Abbildung 1 SICHERHEITSINFORMATION Der Airsource ist als Reserve für die zweite Stufe nur für den Freizeittaucher gedacht. Also beachten bitte die folgenden Richtlinien und Einschränkungen, um sich und Ihre Ausrüstung zu schützen. Beschädigung Benutzen Sie keinen Airsource, der sichtbare Anzeichen eines Schadens an der zweiten Stufe oder dem damit zusammenhängenden Schlauch trägt. -
Seite 7: Montage
Bedienungsanleitung des Reglers nach oder befragen Sie Ihren Händler, bevor Sie den Schlauch anschließen. Der Airsource ist speziell so konzipiert, dass der untere Teil leicht zu entfernen und mit Ihrem Regler zusammen aufbewahrt werden kann. 1. Den Mitteldruck-(MD)-Inflatorschlauch von den Schlauchführungen an den mittleren (Abbildung... - Seite 8 2. Während Sie den Faltenschlauch genau unter dem Trim Grip (Abb. 3a) ™ festhalten, greifen Sie den Trim Grip und drehen Sie ihn 1/4-Drehung ™ gegen den Uhrzeigersinn (Abb. 3b). Dann am Faltenschlauch ziehen, um die untere Einheit (Abb. 3c) zu entfernen. Abb.
- Seite 9 Airsource Bedienungsanleitung 7. Den unteren Faltenschlauch und den Trim Grip festhalten, die untere Einheit befestigen, indem Sie die unteren und oberen Verbindungsstellen (Abb. 6a) aneinander bringen und sorgfältig im Uhrzeigersinn ¼-Drehung (Abb. 6b) so lange drehen, bis es einrastet. (Abb. 6c).
-
Seite 10: Befüllung
BEFÜLLUNG Bedienung des Absperrventils Das Absperrventil ist im Airsource enthalten, damit man die Luftzufuhr an-oder abstellen kann, indem das Element nach oben oder nach unten geschoben wird. Wenn das Ventil nach unten geschoben wird (Abb. 8a) fließt Luft in den Schlauch. Um die Luftzufuhr zu stoppen, einfach das Absperrventil nach oben schieben (siehe Abb. - Seite 11 Airsource Bedienungsanleitung HINWEIS: Während Sie Ihre Tarierweste befüllen oder Luft ablas- sen, sollten sie immer kleine, aber häufige Einstellungsanpassungen vornehmen. Größere Angleichungen machen es problematisch, die Tarierung neutral zu halten. ACHTUNG: Wenn Sie die rote Befüllungstaste drücken und es erfolgt kein Luftfluss, prüfen Sie, ob das Absperrventil in der Luft-An (un-...
-
Seite 12: Ablass
Tauchgangs unter solchen Umständen kann ernsthafte Verlet- zungen oder den Tod zur Folge haben. WARNUNG: Der Airsource ist NICHT mit einem Überdruckventil ausgestattet. Er muss an eine Tarierweste montiert werden, die über ein Überdruckventil verfügt. Bei Fragen über die Ausstat- tung Ihrer Tarierweste wenden Sie sich an Ihren örtlichen auto-... -
Seite 13: Ablass Über Das Mundstück
1. Bewegen Sie sich in eine aufrechte Position, sodass Sie den Airsource über der Tarierweste halten können. 2. Mit dem Airsource in der linken Hand die Einheit möglichst in Richtung der Wasseroberfläche heben. 3. Die Aufblas/Ablasstaste drücken und so die Luft portionsweise herauslas- sen, bis der gewünschte Abtrieb erreicht ist. -
Seite 14: Befüllung
Befüllung Während Sie ganz normal vom Airsource atmen, drücken Sie die Taste für die automatische Befüllung, um die Tarierweste mit Luft zu füllen. Zum Aufblasen atmen Sie normal über das Mundstück ein, drücken dann die Befüllen/Ablas- sen- Taste und atmen wieder aus über das Mundstück. Die Aufblastaste gleich nach dem Ausatmen loslassen, um zu verhindern, dass Luft aus dem Auftrieb- skörper entweicht. -
Seite 15: Prüfverfahren Vor Dem Tauchen
Abhaken der folgenden Checkliste jedes Mal, bevor Sie ins Wasser steigen: 1. Nehmen Sie den Airsource und die daran befestigten Schläuch in Augen- schein und suchen Sie nach Anzeichen von Zerfall oder Beschädigung. Falls es solche Anzeichen gibt, mit der Ausrüstung nicht tauchen. -
Seite 16: Pflege Und Wartung
Deshalb wird Ihre Ausrüstung besser funktionieren und länger halten, wenn Sie sie jeden Tag nach Gebrauch mit Süßwasser spülen. Der Faltenschlauch des Airsource kann in zwei Teile getrennt werden, die sich in der Mitte treffen und durch den Trim Grip verbunden sind. -
Seite 17: Planmässige Wartung Und Service
PLANMÄSSIGE WARTUNG UND SERVICE Bitte füllen Sie die Händlerinformation für Ihre eigenen Unterlagen aus. Um Ihren Airsource zu registrieren, loggen Sie sich innerhalb von 30 Tagen unter www.aqualung.com ein. Achten Sie darauf, alles regelmäßig einzutragen als Beweis für durchgeführte Wartungsarbeiten. Die untenstehende Information di- ent dazu, Ihnen die Dinge zu erleichtern. -
Seite 18: Garantie-Information
Sie ihn immer her, wenn Sie Ihren Regler zwecks Garantieservice zurückbringen. Beschränkte Garantie auf Lebensdauer Aqua Lung garantiert dem Käufer, dass das Produkt in Bezug auf Mate- rial und Ausführung während seiner gesamten Lebensdauer von Schaden frei bleibt; vorausgesetzt, dass es normal benutzt, richtig gepflegt und den vorge- schriebenen Service vom Händler empfängt, vorbehaltlich der untenstehenden... -
Seite 19: Protokoll Über Jährliche Wartung Und Inspektion
Airsource Bedienungsanleitung PROTOKOLL ÜBER JÄHRLICHE WARTUNG UND INSPEKTION Lfd. Nr.: Kaufdatum: Name des Geschäfts: Initialen Datum Händlername Stadt, Land Techniker... - Seite 20 Airsource Bedienungsanleitung Aqua Lung GmbH, Josef-Schüttler-Str. 12, 78224 Singen. www.aqualung.com; info@aqualung.de ©2007 Aqua Lung America Literature PN 18557 Rev. 10/2007...
