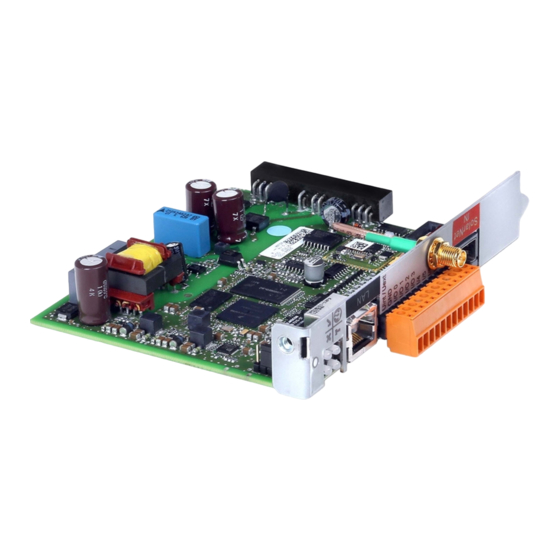

Fronius Datamanager
42,0410,1901
Solar Electronics
001-12112012
Bedienungsanleitung
Anlagenüberwachung
Operating Instructions
System monitoring

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius Datamanager

Inhaltszusammenfassung für Fronius Datamanager

  • Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung Fronius Datamanager Anlagenüberwachung Operating Instructions System monitoring 42,0410,1901 001-12112012...

  • Seite 3: Einleitung

    Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.

  • Seite 5: Inhaltsverzeichnis

    WLAN Antenne montieren und anschließen ....................Allgemeines ............................Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Antenne montieren und anschließen..Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Antenne montieren und anschließen Verkabelung............................... Fronius Solar Net Teilnehmer .......................
  • Seite 6 Berechnungsbeispiele........................... Generelle Informationen für den Netzwerk-Administrator ................Allgemeine Firewall Einstellungen ......................Versenden von Servicemeldungen bei DSL Internet-Verbindung ............‘Fronius Solar.web’ nutzen und Servicemeldungen versenden ............Ansichten am Fronius Datamanager ......................Übersicht............................... Aktuelle Vergleichsansicht ........................Anlagenübersicht ..........................Ansicht Wechselrichter / Sensoren .......................

  • Seite 7: Allgemeines

    Fronius Solar.web App abgerufen werden. Die Daten werden vom ‘Fronius Datamanager’ automatisch an das ‘Fronius Solar.web’ versendet. Verfügbare Aus- Der ‘Fronius Datamanager‘ ist für die Wechselrichter Fronius IG, Fronius IG Plus und führungen des Fronius CL in folgenden Ausführungen verfügbar: ‘Fronius Datama-...

  • Seite 8: Erforderliche Wechselrichter-Software

    Hohe Fehlerraten in der Übertragung, Empfangsschwankungen oder Übertragungsaus- setzer können den Online-Betrieb des ‘Fronius Datamanager‘ negativ beeinflussen. Fronius empfiehlt, Verbindungen mit Mindestanforderungen vor Ort zu testen. Da der ‘Fronius Datamanager‘ als Datalogger fungiert, darf kein anderer Datenlogger im System sein. Pro System nur ein ‘Fronius Datamanager‘...

  • Seite 9: Lieferumfang

    1 x Befestigungswinkel Fronius CL - USA 1 x Doppelklebeband 1 x Antenne Fronius IG 2000 - 5100 - USA 1 x 0,4 m Antennenkabel RG58 Fronius IG Plus - USA 1 x 3/4 in. Verschraubung Fronius IG Plus V - USA 1 x 3/4 in.

  • Seite 10: Bedienelemente, Anschlüsse Und Anzeigen

    Bedienelemente, Anschlüsse und Anzeigen Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä- den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do- kumente vollständig gelesen und verstanden wurden: diese Bedienungsanleitung sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Bedienelemente, Anschlüsse und Anzeigen...
  • Seite 11 Stromversorgung durch das ‘Fronius So- lar Net’; Der ‘Fronius Datamanager’ ist betriebsbereit leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung durch das ‘Fronius Solar Net’ - eine externe Stromversorgung ist erforder- lich blinkt rot: während eines Update-Vorganges WICHTIG! Während eines Update-Vorganges die Stromversorgung nicht...

  • Seite 12: Fronius Datamanager In Den Wechselrichter Einsetzen

    Der separate Bereich der Leistungsteile darf nur im spannungsfreien Zu- stand vom Anschlussbereich getrennt werden. Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind, z.B.:...

  • Seite 13: Einsteckpositionen Des 'Fronius Datamanager

    Einsteckpositi- Je nach Wechselrichter ist die Einsteckposition des 'Fronius Datamanager' vorgegeben: onen des 'Fronius Datamanager' Wechselrichter Einsteckposition Fronius IG 15 - 60 ENS-Steckplatz Fronius IG 300 - 500 ENS-Steckplatz Fronius IG Plus, äußerst rechts, außer wenn eine NL-MON Steckkarte vorhan-...

  • Seite 14: Wlan Antenne Montieren Und Anschließen

    WLAN Antenne montieren und anschließen Allgemeines Ist der ‘Fronius Datamanager‘ mit WLAN ausgestattet, muss je nach Wechselrichter die WLAN-Antenne im Wechselrichter eingebaut oder im Außenbereich des Wechselrichters montiert werden. WICHTIG! Öffnen eines Wechselrichters nur entsprechend der Bedienungsanleitung des jeweiligen Wechselrichters!
  • Seite 15 Sechskant-Mutter und Scheibe vom Außengewinde des Antennenkabels entfernen HINWEIS! Um eine Beschädigung der Antenne zu vermeiden, die Antenne nur am Sechskant aufschrauben und festziehen. Antennenkabel durch die Bohrung am Befestigungswinkel führen Scheibe aufsetzen und Sechskant- Mutter aufschrauben Antenne aufschrauben 0,8 - 1,1 Nm...
  • Seite 16 Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: An- tenne montieren und anschließen VORSICHT! Kurzschluss-Gefahr durch ausgebrochene Metallstücke von einer Soll-Bruchstelle. Ausgebrochene Metallstücke im Wechselrichter können zu Kurzschlüssen führen, wenn der Wechselrichter unter Spannung steht. Beim Ausbrechen von Soll-Bruchstellen darauf achten, dass keine ausgebrochenen Metallstücke in den Wechselrichter fallen,...
  • Seite 17 HINWEIS! Um beim Einsetzen der Antennenverschraubung in das Wechselrich- ter-Gehäuse die Dichtheit zu gewährleisten, muss der Dichtungsring an der An- tennenverschraubung angebracht sein. 8 Nm 5.90 ft. lb. Biegeradius des Antennenkabels: min. 1 in. 0.8 - 1.1 Nm 0.59-0.81 ft. lb. HINWEIS! Um eine Beschädigung der Antenne zu vermeiden, die Antenne nur am Sechskant aufschrauben und festziehen.
  • Seite 18 0.8 - 1.1 Nm 0.59-0.81 ft. lb.

  • Seite 19: Verkabelung

    Verkabelung Fronius Solar Net Wechselrichter mit Fronius Datamanager oder Fronius Com Card, DATCOM Komponen- Teilnehmer ten mit externem Gehäuse oder andere DATCOM-Komponenten werden im folgenden als Fronius Solar Net Teilnehmer bezeichnet. Verkabelung der Die Datenverbindung der Fronius Solar Net Teilnehmer erfolgt über eine 1:1-Verbindung Fronius Solar Net mit 8-poligen Datenkabeln und RJ-45 Steckern.

  • Seite 20: Vorkonfektionierte Datenkabel

    ISO/IEC 11801:2002. für Nordamerika die TIA/EIA 568 Es gelten die Regeln für die Anwendung für Kupferkabel. Vorkonfektio- Bei Fronius sind folgende vorkonfektionierte Datenkabel verfügbar: nierte Datenkabel CAT5 Kabel 1 m ... 43,0004,2435 CAT5 Kabel 20 m ... 43,0004,2434 CAT5 Kabel 60 m ...

  • Seite 21: Wechselrichter Mit Fronius Datamanager Im Fronius Solar Net Installieren

    Netzwerk-Technologie voraus. Konfigurations- ‘Wechselrichter mit ‘Fronius Datamanager‘ vernetzt mit einem PC: beispiele Wechselrichter Fronius Datamanager Endstecker PC / Laptop HINWEIS! Bei Vernetzung eines Wechselrichters mit ‘Fronius Datamanager‘ mit einem PC muss am IN-Anschluss des ‘Fronius Datamanager‘ ein Endstecker an- gesteckt sein.
  • Seite 22 HINWEIS! Bei einer Vernetzung von mehreren DATCOM-Komponenten in Ver- bindung mit einem ‘Fronius Datamanager‘: mit dem Datenkabel den IN-Anschluss des ‘Fronius Datamanager‘ und den OUT- Anschluss der nächsten DATCOM-Komponente verbinden. Am freien IN-An- schluss der letzten DATCOM-Komponente muss ein Endstecker angesteckt sein.

  • Seite 23: Wechselrichter Mit 'Fronius Datamanager' Im 'Fronius Solar Net' Installieren

    Wechselrichter VORSICHT! Gefahr von schweren Sachbeschädigungen an DATCOM-Kompo- mit ‘Fronius Data- nenten oder am PC / Laptop durch am ‘Fronius Datamanager‘ falsch angeschlos- manager‘ im sene Ethernet oder Solar Net Kabel. ‘Fronius Solar Ethernet-Kabel ausschließlich am Anschluss LAN (blaue Farbmarkierung) Net‘...

  • Seite 24: Fronius Datamanager Für Ein Netzwerk Konfigurieren

    Internet. Als Gateway-Adresse eignet sich z.B. die IP-Adresse des DSL-Routers. WICHTIG! Der ‘Fronius Datamanager’ darf nicht die selbe IP-Adresse wie der PC / Laptop haben! Der ‘Fronius Datamanager’ kann sich nicht selbst ins Internet verbinden. Bei einem DSL-Anschluss muss ein Router die Verbindung ins Internet aufbauen.
  • Seite 25 ‘Fronius Datama- Für die Inbetriebnahme muss die ‘Fronius Datamanager‘ Steckkarte im Wechselrichter nager’ in Betrieb eingebaut sein und im Fronius Solar Net installiert sein. nehmen und Web-Schnittstel- Wechselrichter ausschalten le des ‘Fronius Datamanager’ WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Netzspan- aufrufen nung und DC-Spannung von den Solarmodulen.

  • Seite 26: Netzwerk-Daten Eingeben

    Netzwerk-Daten Die Web-Schnittstelle des ‘Fronius Datamanager’ wird angezeigt. eingeben Menüpunkt ‘Einstellungen’ anklicken Im sich öffnenden Untermenü ‘Netzwerk’ anklicken Zum Festlegen, wie eine Verbindung in das Internet aufgebaut werden soll (z.B. zu ‘Fronius Solar.web’): ‘Internetverbindung’ anklicken Die Einstellungen für die Internetverbindung werden angezeigt...
  • Seite 27 WLAN ist nur anwählbar, wenn der Fronius Datamanager mit WLAN ausgestattet ist. Auswählen, ob die Verbindung in das Internet via LAN oder via WLAN erfolgen soll (1) Schaltfläche ‘Speichern’ (2) klicken Nach dem Laden der Änderungen wird die Meldung ‘Änderungen wurden übernom- men’...
  • Seite 28 Auswählen, ob die IP-Adresse statisch oder dynamisch bezogen werden soll (3) IP-Adresse statisch beziehen (Werkseinstellung): Der Anwender gibt eine fixe IP-Adresse für den ‘Fronius Datamanager’ ein und legt auch manuell die Subnet-Maske, die Gateway-Adresse und die DNS-Server Adresse (vom Provider) fest.

  • Seite 29: Fronius Datamanager' Für Wlan-Verbindung Einstellen

    ‘Fronius Datama- Die folgenden Arbeitsschritte sind nur erforderlich, wenn die Verbindung zum Netzwerk in nager’ für WLAN- späterer Folge via WLAN erfolgen soll. Verbindung ein- stellen Im Untermenü ‘Netzwerk’ auf ‘WLAN’ klicken Einstellungen für die Schnittstelle WLAN eingeben Im Untermenü ‘Netzwerk’ auf ‘WLAN Management’ klicken ‘WLAN Management’...
  • Seite 30 SSID Netzname (4) eingeben Art der Verschlüsselung (5) angeben: none = keine Verschlüsselung WEP = hexagonale Verschlüsselung WPA1/2 = Verschlüsselung via Passphrase (8 - 63 ASCI Zeichen) Nur wenn bei der Verschlüsselung WEP oder WPA1/2 ausgewählt wurde: entsprechende Passphrase / Schlüssel (6) eingeben Netzwerk konfigurieren SSID Datalogger WLAN Test...
  • Seite 31 Mit den Pfeiltasten (8) und der Taste ‘Reihenfolge speichern’ (9) kann die Reihenfolge der angezeigten Netze verändert werden.

  • Seite 32: Ip-Adresse Einstellen Und 'Fronius Datamanager' Mit Dem Netzwerk Verbinden

    Im Wechselrichter an der ‘Fronius Datamanager’ Steckkarte den Jumper IP-Adresse gemäß Abbildung zurück setzen: Wechselrichter gemäß Bedienungsanleitung des Wechselrichters schließen und ein- schalten Die Netzwerk-Einstellungen werden übernommen Den 'Fronius Datamanager' via LAN oder via WLAN mit dem vorgesehenen Netzwerk verbinden...

  • Seite 33: Netzwerk-Einstellungen Am Pc / Laptop Einstellen

    Netzwerk-Einstellungen am PC / Laptop einstellen Allgemeines Auch der PC / Laptop ist ein Teilnehmer im Netzwerk und muss ebenso wie der ‘Fronius Datamanager‘ eine eindeutige Adresse im Netzwerk haben. Falls der PC bereits im Netzwerk integriert ist, sind keine weiteren Einstellungen nötig.
  • Seite 34 Die gewählte IP-Adresse darf im Netzwerk noch nicht in Verwendung sein. Die Subnet-Maske muss dem bestehenden Netzwerk entsprechen (z.B. 255.255.255.0). Die Einstellung ‘Standardgateway’ ist für die Verbindung zum ‘Fronius Datama- nager’ unrelevant. WICHTIG! Der PC / Laptop darf nicht die selbe IP-Adresse wie der ‘Fronius Datama- nager‘ haben!

  • Seite 35: Internetoptionen Am Pc / Laptop Einstellen

    ‘DNS-Serveradresse automatisch beziehen’ aktivieren Internetoptionen Internet-Browser öffnen (z.B. Microsoft am PC / Laptop Internet Explorer) einstellen Menüpunkt ‘Extras’ klicken ‘Internetoptionen’ klicken Register ‘Verbindungen’ klicken Im Feld ‘LAN-Einstellungen’ die Schaltfläche ‘Einstellungen’ klicken...
  • Seite 36 Abbildung nicht aktiviert ist, ist die Einstellung der Internetoptionen am PC / Laptop abgeschlossen. Falls ‘Proxyserver für LAN verwenden’ aktiviert ist: Schaltfläche ‘Erweitert’ klicken www-proxy.exa Im Feld ‘Ausnahmen’ die IP-Adresse des ‘Fronius Datamanager’ eingeben, z.B.: 192.168.1.180 Schaltfläche ‘OK’ klicken www-proxy.example.com www-proxy.example.com www-proxy.example.com www-proxy.example.com...

  • Seite 37: Verbindung Zum Fronius Datamanager Via Internet-Browser

    Verbindung zum Fronius Datamanager via Internet- Browser Allgemeines Die Verbindung zum ‘Fronius Datamanager’ via Internet-Browser eignet sich vor allem für das Abrufen aktueller Werte durch viele PC-Nutzer in einem LAN (z.B. Firmen-Netzwerke, Schulen, etc.). Auf der Web-Schnittstelle des ‘Fronius Datamanager’ können z.B. Gesamt- und Tageser- träge abgelesen oder Wechselrichter verglichen werden.

  • Seite 38: Für Den Netzwerk-Administrator

    Für den Netz- Für einen Zugriff auf die Web-Schnittstelle des ‘Fronius Datamanager‘ von außerhalb des werk-Administra- LAN: Netzwerk-Router so konfigurieren, dass Anfragen auf Port 80/TCP an den ‘Fronius Datamanager‘ weitergeleitet werden...

  • Seite 39: Verbindung Zum Fronius Datamanager Via Fronius Solar.access

    Verbindung zum Fronius Datamanager via Fronius Solar.access Allgemeines Die Verbindung zum ‘Fronius Datamanager’ via ‘Fronius Solar.access’ eignet sich für de- taillierte Langzeit-Datenerfassung und bietet volle Einstellmöglichkeit und Datenaufberei- tung der Photovoltaik-Anlage. Voraussetzungen mindestens LAN- oder WLAN-Verbindung Internet-Browser: Microsoft Internet Explorer IE >/= 7.0 Netzwerk-Konfiguration des Datenloggers gemäß...

  • Seite 40: Für Den Netzwerk-Administrator

    Für den Netz- Für einen Zugriff auf den ‘Fronius Datamanager‘ von außerhalb des LAN: werk-Administra- Netzwerk-Router so konfigurieren, dass Anfragen auf Port 80/TCP und Port 15015/ TCP an den ‘Fronius Datamanager‘ weitergeleitet werden...

  • Seite 41: Verbindung Zum Fronius Datamanager Via Internet Und Fronius Solar.web

    Bei einem DSL-Anschluss muss ein Router die Verbindung ins Internet aufbauen. Registrierung der Photovoltaik-Anlage bei ‘Fronius Solar.web’ (1) Für die Registrierung ist die ID des ‘Fronius Datamanager‘ erforderlich. Die ID wird un- ter Einstellungen / Systeminformationen angezeigt. Für das Abrufen aktueller Daten im ‘Fronius Solar.web’ muss beim ‘Fronius Datama- nager’...

  • Seite 42: Daten Vom 'Fronius Datamanager' Via Internet Und 'Fronius Solar.web' Abrufen

    ‘Fronius Solar.web’ starten Nähere Informationen zu ‘Fronius Solar.web’ gemäß Online-Hilfe. Für den Netz- Die Firewall so konfigurieren, dass die IP-Adresse des ‘Fronius Datamanager‘ an Port werk-Administra- 49049/UDP von ‘solarweb.fronius.com’ Daten schicken kann. DSL-Router ermöglichen zumeist den Versand von Daten ins Internet und müssen daher...

  • Seite 43: Datenvolumen Berechnen

    Datenvolumen berechnen Allgemeines Beim Betrieb des 'Fronius Datamanager' fallen Daten an, die über das Internet übertragen werden müssen. Die Berechnung des Datenvolumens ist für die Auswahl eines entsprechenden Internet- Anschlusses erforderlich. Die folgende Berechnung des Datenvolumens bietet einen Überblick über die beim Betrieb des 'Fronius Datamanager‘...

  • Seite 44: Berechnungsbeispiele

    Ein Update der 'Fronius Datamanager' Firmware benötigt ebenfalls ein bestimmtes Daten- volumen. Dieses Datenvolumen ist von der Größe des jeweiligen Update-Paketes abhän- gig und kann daher bei der Voraus-Berechnung des Datenvolumens nicht berücksichtigt werden. Berechnungsbei- Beispiel 1 - Hausanlage spiele 1 Wechselrichter;...
  • Seite 45 Beispiel 2 - Großanlage 100 Wechselrichter; + 0,15 kByte 10 Sensorkarte / Sensorbox; Der ‘Fronius Datamanager‘ hat eine + 32 kByte/h x 24 h = 768 kByte 24 h Internet-Verbindung; Archivdaten werden an 'Fronius So- lar.web' gesendet; 120 Minuten Übertragungszeit;...

  • Seite 46: Generelle Informationen Für Den Netzwerk-Administrator

    Für die Nutzung von ‘Fronius Solar.web’ oder das Versenden von Servicemeldungen muss lar.web’ nutzen eine Internet-Verbindung bestehen. und Servicemel- dungen versen- Der ‘Fronius Datamanager’ kann sich nicht selbst ins Internet verbinden. Bei einem DSL- Anschluss muss ein Router die Verbindung ins Internet aufbauen.

  • Seite 47: Ansichten Am Fronius Datamanager

    Ansichten am Fronius Datamanager Übersicht Auf der Web-Schnittstelle des ‘Fronius Datamanager’ werden folgende Daten angezeigt: Aktuelle Vergleichsansicht aller Wechselrichter (1) Anlagenübersicht: Aktuell / Tag / Jahr / Gesamt (2) Wechselrichter (3) Sensoren (4)

  • Seite 48: Aktuelle Vergleichsansicht

    Aktuelle Ver- gleichsansicht In der aktuellen Vergleichsansicht werden mehrere Wechselrichter einer Photovoltaikan- lage miteinander verglichen. Die aktuelle AC-Leistung der Wechselrichter wird als Prozentwert der an den jeweiligen Wechselrichter angeschlossenen Solarmodul-Leistung als Balken in einem Diagramm an- gezeigt. Für jeden Wechselrichter wird ein Balken angezeigt. Die Balkenfarbe signalisiert den Leistungsbereich der Wechselrichter: blau: die Wechselrichter-Leistung entspricht der Durchschnittsleistung aller...

  • Seite 49: Anlagenübersicht

    Anlagenübersicht Die Anlagenübersicht enthält: die aktuellen Leistungsdaten einer Photovoltaikanlage die aktiven Geräte die produzierte Energie pro Tag, pro Jahr und gesamt den Ertrag pro Tag, pro Jahr und ge- samt die CO -Ersparnis pro Tag, pro Jahr und gesamt...

  • Seite 50: Ansicht Wechsel-Ansicht Wechselrichter Richter / Sensoren

    Ansicht Wechsel- Ansicht Wechselrichter richter / Sensoren In der Ansicht Wechselrichter werden alle im System befindlichen Wechselrichter an- gezeigt. Durch Anklicken eines Wechsel- richters oder des entsprechenden Balkens in der Vergleichsansicht werden die aktuellen Daten des Wechselrichters angezeigt: Ansicht Sensoren In der Ansicht Sensoren werden alle im System befindlichen Sensor Cards / Boxes angezeigt.

  • Seite 51: Einstellungen Am Fronius Datamanager

    Einstellungen am Fronius Datamanager Übersicht Auf der Web-Schnittstelle des ‘Fronius Datamanager’ können im Menüpunkt ‘Einstellun- gen’ folgende Auswahlmöglichkeiten eingestellt und angesehen werden: Passwörter Solar.web Zeit / Datum *) Servicemeldungen Ansichten Systeminformationen Logging Firmware-Update Netzwerk *) Die Einstellung von Zeit / Datum ist obligatorisch Die angeführten Auswahlmöglichkeiten werden in den folgenden Abschnitten einzeln be-...

  • Seite 52: Passwörter

    Passwörter Allgemeines Durch die Vergabe von Passwörtern wird der Zugriff auf den ‘Fronius Datamanager’ gere- gelt. Hierfür stehen 2 unterschiedliche Passwort-Typen zur Verfügung: das Benutzerpasswort das Administratorpasswort WICHTIG! Neue Passwörter werden erst aktiviert, wenn der Jumper ‘IP-Adresse’ an der ‘Fronius Datamanager‘ Steckkarte im Wechselrichter auf die Ausgangsposition zurückge- stellt wird.

  • Seite 53: Administratorpasswort (Admin)

    Wird ein Administratorpasswort vergeben, so hat der Benutzer sowohl Lese- als auch Ein- passwort (admin) stellrechte am ‘Fronius Datamanager’. Der Menüpunkt ‘Einstellungen’ lässt sich vom Be- nutzer öffnen, alle Einstellungen lassen sich durchführen. Bei Vergabe eines Administratorpasswortes muss der Benutzer beim ‘Fronius Datamana- ger’...

  • Seite 54: Zeit / Datum

    Zeit und Datum haben mehrere Aufgaben im System. Bei jedem Datenpunkt der geloggt wird, werden Uhrzeit und Datum mitgespeichert. HINWEIS! Der Betrieb des ‘Fronius Datamanager’ setzt das Einstellen von Uhr- zeit und Datum voraus. Nur bei eingestellter Uhrzeit / Datum können Daten mit- loggt werden.
  • Seite 55 (7a) (7b) (10) Uhrzeitanzeige Datumsanzeige Zeitzone Option für die Einstellung von Zeit / Datum: synchron zu PC / Laptop oder manuell automatische Sommer-/Winterzeitumstellung WICHTIG! Bei automatischer Sommer-/Winterzeitumstellung darauf achten, dass die richtige Zeitzone ausgewählt wurde. Zeit von PC / Laptop bei PC-synchroner Einstellung Feld zum Einstellen der Uhrzeit bei manueller Einstellung Datum von PC / Laptop bei PC-synchroner Einstellung (7a)

  • Seite 56: Ansichten

    Ansichten Allgemeines Die Konfiguration der Web-Schnittstelle des ‘Fronius Datamanager’ erfolgt in den An- sichten. In den Untermenüs Allgemein, Wechselrichter und Sensor Cards können Ertrag und Daten für Vergleichs- und Gesamtansicht sowie Einstellungen betreffend Wechselrichter und Sensor Cards eingestellt werden. Im Zuge der Ansichten werden auch die Einstellungsmöglichkeiten erklärt, die sich rechts oben in der Web-Schnittstelle des ‘Fronius Datamanager‘...

  • Seite 57: Ansichten - Sensor Cards

    Sensor Card auswählen, für die Kanalnamen geändert werden sollen Die gewünschten Kanalnamen eintragen Schaltfläche ‘Speichern’ klicken Die Einstellungen für die Gesamtansicht werden übernommen. Weitere Einstel- Auf der Web-Schnittstelle des ‘Fronius Datamanager‘ befinden sich im rechten oberen Be- lungsmöglich- reich folgende weitere Einstellmöglichkeiten: keiten Benachrichtigungen anzeigen...
  • Seite 58 Sprache: zum Einstellen der Sprache (deutsch oder englisch) Die Web-Schnittstelle des ‘Fronius Datamanager’ wird entweder in der Sprache des vorhandenen Browsers oder in der zuletzt ausgewählten Sprache ange- zeigt. Inhalt erweitern: Der Bereich des Menüs Aktuelldaten / Einstellungen wird ausgeblendet...

  • Seite 59: Logging

    Der ‘Fronius Datamanager‘ speichert in bestimmten Zeitabständen die aktuellen Daten von allen in das System eingebundenen Wechselrichtern sowie Fronius Sensor Cards oder Fronius Sensor Boxen. Das Speicherintervall kann über einen Zeitraum von 5 - 30 Minuten festgelegt werden. Ein effizientes und übersichtliches Aufbereiten, Archivieren und Visualisieren der Daten er- folgt mittels PC / Laptop und der PC-Software "Fronius Solar.access".

  • Seite 60: Berechnungsbeispiel

    = 1024 Tage (= 2 Jahre, 9 Monate, 18 Tage) 2048 Speicherkapazität [Tage] = Speichersektoren pro Tag Überschreiben Ist der Speicher des ‘Fronius Datamanager‘ voll, werden die ältesten Daten laufend von von Daten bei den neuesten Daten überschrieben. vollem Speicher Schaltfläche ‘Da- Mittels der Schaltfläche ‘Daten löschen’...

  • Seite 61: Netzwerk

    Netzwerk Allgemeines Die Konfiguration des ‘Fronius Datamanager’ für die Anbindung in ein bestehendes Netz erfolgt in der Auswahlmöglichkeit ‘Netzwerk’. Weitere Informationen zur Netzwerk-Konfiguration des ‘Fronius Datamanager’ entnehmen Sie bitte dem Abschnitt ‘Fronius Datamanager‘ für ein Netzwerk konfigurieren’. Netzwerk...

  • Seite 62: Netzwerkdiagnose

    Netzwerkdiagno- In der Auswahlmöglichkeit ‘Netzwerkdiagnose’ als Unterpunkt von ‘Netzwerk’ können ‘Ping’- und ‘Traceroute-Befehle’ eingegeben werden. ‘Ping-Befehl’ mit einem ‘Ping-Befehl’ kann überprüft werden, ob ein ‘Host’ erreichbar ist und wieviel Zeit die Datenübertragung in Anspruch nimmt. ‘Ping-Befehl’ senden: in das Feld ‘Host:’ einen Hostnamen eingeben Schaltfläche ‘ping’...

  • Seite 63: Solar.web

    Über die Auswahlmöglichkeit ‘Solar.web’ kann mit dem ‘Fronius Datamanager’ eine di- rekte Verbindung zu ‘Fronius Solar.web’ aufgebaut werden. Weitere Informationen zu ‘Fronius Solar.web’ entnehmen Sie bitte dem Abschnitt ‘Verbin- dung zum Fronius Datamanager via Internet und Fronius Solar.web’ oder der Online-Hilfe ‘Fronius Solar.web’. Solar.web Datenübermitt-...

  • Seite 64: Servicemeldungen

    Servicemeldungen Allgemeines Servicemeldungen oder Fehler von Wechselrichtern, ‘Fronius String Control’, etc., werden an den ‘Fronius Datamanager‘ gesendet und gespeichert. In der Auswahlmöglichkeit ‘Ser- vicemeldungen’ wird festgelegt, wie Servicemeldungen nach außen kommuniziert werden. Diese Kommunikation kann erfolgen via: E-Mail Eine zusätzliche Auswertung der Servicemeldungen mit ‘Fronius Solar.web’ oder ‘Fronius Solar.access’...
  • Seite 65 Auswahlfeld für die Zeit, wann eine Servicemeldung per E-Mail verschickt werden soll Schaltfläche ‘Testmail senden’ Meldung an Fax-Empfänger aktivieren, um die Servicemeldungen an eine Fax-Nummer zu schicken Feld zur Eingabe der Landesvorwahl z.B.: +43 = Landesvorwahl für Österreich (10) Feld zur Eingabe der Fax-Vorwahl (11) Feld zur Eingabe der Fax-Nummer (12)

  • Seite 66: Systeminformationen

    Schaltfläche ‘Datalogger Neustart’ zum Neustarten des ‘Fronius Datamanager’ Schaltfläche ‘Auf Werkseinstellungen zurücksetzen’ mit folgenden Auswahlmög- lichkeiten: alle Einstellungen außer Netzwerk zum Zurücksetzen des ‘Fronius Datamanager’ auf Werkseinstellungen. Netzwerk-Einstellungen bleiben erhalten. alle Einstellungen zum Zurücksetzen des ‘Fronius Datamanager’ und der Netzwerkeinstellungen auf Werkseinstellungen...
  • Seite 67 WICHTIG! Drücken der Schaltfläche ‘Auf Werkseinstellungen zurücksetzen’ hat keine Auswirkungen auf die Zeit- und Datumseinstellungen. Wird der ‘Fronius Datamanager’ auf Werkseinstellungen zurückgesetzt, müssen die Zeit- und Datumseinstellungen kontrolliert werden.

  • Seite 68: Firmware-Update

    Automatisch Ist die Auswahlmöglichkeit ‘automatisch nach Updates suchen’ (1) aktiviert, sucht der nach Updates su- ‘Fronius Datamanager’ einmal pro Tag automatisch nach Updates. Sind neue Updates chen verfügbar, werden diese im unteren Bereich der Web-Schnittstelle des ‘Fronius Datama- nager’ angezeigt.

  • Seite 69: Manuell Nach Updates Suchen

    Manuell nach Up- Ist die Auswahlmöglichkeit ‘automatisch nach Updates suchen’ deaktiviert, werden Up- dates Suchen dates nicht automatisch gesucht. Um manuell nach Updates zu suchen, die Schaltfläche ‘jetzt prüfen’ (3) drücken...

  • Seite 70: Firmware-Update Via Web Ausführen

    Schaltfläche ‘Update durchführen’ klicken HINWEIS! Der Update-Vorgang kann einige Minuten dauern. Die Spannungsver- sorgung und die Internetverbindung des ‘Fronius Datamanager’ dürfen während dieser Zeit nicht unterbrochen werden. Das Webinterface und die Verbindung zu ‘Fronius Solar.access’ oder ‘Fronius Solar.web’ ist währenddessen nicht verfüg- bar.

  • Seite 71: Firmware-Update Via Lan Ausführen

    Vorgehensweise: Aktuelle Firmware von der Fronius-Homepage herunterladen Die heruntergeladene Update-Datei auf dem PC / Laptop ausführen Ein Webserver wird gestartet, von dem der ‘Fronius Datamanager’ die benötigten Da- teien herunterlädt. Mittels Internet-Browser die Web-Schnittstelle des ‘Fronius Datamanager’ öffnen Einstellungen / Firmware-Update öffnen IP-Adresse des PC / Laptops eingeben Schaltfläche ‘Update durchführen’...

  • Seite 72: Technische Daten

    Solar Net Leistung ca. 3 W max. 3 DATCOM-Komponenten * Bei ausreichender Stromversorgung im Fronius Solar Net leuchtet an jeder DAT- COM-Komponente die grüne LED. Sollte die grüne LED nicht leuchten, an der 12 V Netzgerät-Anschlussbuchse der DATCOM-Komponente das bei Fronius erhältliche Netzgerät anstecken.
  • Seite 73 Thank you for the trust you have placed in our company and congratulations on buying this high-quality Fronius product. These instructions will help you familiarize yourself with the product. Reading the instructions carefully will enable you to learn about the many different features it has to offer.
  • Seite 75 Installing and connecting WLAN antennas ....................General ..............................Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius CL: Installing and connecting antennas ..Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: Installing and connecting antennas..
  • Seite 76 General information for the network administrator ..................114 General firewall settings........................114 Sending service messages via a DSL Internet connection..............114 Using Fronius Solar.web and sending service messages ..............114 Fronius Datamanager views ........................115 Overview ............................... 115 Current Comparison View........................116 PV System Overview ..........................

  • Seite 77: General

    Existing inverters can be upgraded with Fronius Datamanager. Applicable DAT- Fronius Datamanager is an optional plug-in card which can be inserted into an inverter and COM components operated using the following DATCOM components: - Up to 100 The inverters Fronius IG Plus, Fronius IG, Fronius CL, (incl.

  • Seite 78: Required Inverter Software

    Fronius recommends on-site testing to ensure that the connections meet the minimum re- quirements. Since Fronius Datamanager acts as a data logger, no other data logger may be present in the system. Only have one Fronius Datamanager for each system.

  • Seite 79: Scope Of Supply

    Scope of Supply Basic equipment: 1 x Fronius Datamanager plug-in card 1 x Ethernet cable 5 m, blue 1 x Terminating plugs 1 x 12-pin plug Additional equipment, depending on the inverter and WLAN antenna installation set: 1 x antenna...

  • Seite 80: Controls, Connections And Indicators

    Controls, connections and indicators Safety WARNING! Operating the device incorrectly can cause serious injury and dam- age. Do not use the functions described until you have thoroughly read and un- derstood the following documents: these operating instructions all operating instructions for system components, especially the safety rules Controls, Con- nections and Indi- cators...
  • Seite 81 Solar Web LED connection lights up green: When there is an existing connection to Fronius Solar.web lights up red: When there is no connection to Fronius Solar.web, but one is required does not light up: When no connection to Fronius Solar.web is required...

  • Seite 82: Inserting Fronius Datamanager Into An Inverter

    Fronius IG Plus V Fronius CL on the far right, unless a ML-MON plug-in card is present If an ENS plug-in card has been inserted into an ENS slot: Insert Fronius Datamanager in the next slot to the right of the ENS slot.
  • Seite 83 IMPORTANT! The next slot must remain empty! Do not remove an inserted ENS plug-in card under any circumstances!

  • Seite 84: Installing And Connecting Wlan Antennas

    Installing and connecting WLAN antennas General If the Fronius Datamanager is equipped with WLAN, the WLAN antenna must be installed either inside or outside the inverter, depending on which inverter is being used. IMPORTANT! Always follow the relevant operating instructions when opening an inverter.
  • Seite 85 Remove the hex nut and washer from the outside thread of the antenna cable NOTE! To avoid damaging the antenna, only use the hexagonal head to fasten the antenna. Run the antenna cable through the drill hole on the mounting bracket Attach the lock washer and screw on the hex nut Screw on the antenna...

  • Seite 86: Fronius Ig Usa, Fronius Ig Plus Usa, Fronius Ig Plus V Usa: Installing And Connecting Antennas

    Fronius IG USA, Fronius IG Plus USA, Fronius IG Plus V USA: In- stalling and con- necting antennas CAUTION! Danger of short circuit caused by loose metal parts from knockouts. Loose metal parts in the inverter may cause short circuits when the inverter is powered up.
  • Seite 87 8 Nm 5.90 ft. lb. Bending radius of the antenna cable: At least 1 in. 0.8 - 1.1 Nm 0.59-0.81 ft. lb. NOTE! To avoid damaging the antenna, only use the hexagonal head to fasten the antenna.
  • Seite 88 0.8 - 1.1 Nm 0.59-0.81 ft. lb.

  • Seite 89: Cabling

    DATCOM components will hereinafter be referred to as Fronius So- lar Net. Fronius Solar Net The data connection for the Fronius Solar Net client is a 1:1 connection using 8-pin data client cabling cables and RJ 45 plugs.

  • Seite 90: Preassembled Data Cables

    Rules for use of copper cables apply. Preassembled The following preassembled data cables are available from Fronius: data cables CAT5 cable 1 m ... 43,0004,2435 CAT5 cable 20 m ... 43,0004,2434 CAT5 cable 60 m ... 43,0004,2436 The cables listed above are 8-pin, 1:1 LAN network cables, shielded and twisted, including RJ 45 plugs.

  • Seite 91: Installing Inverters With Fronius Datamanager In Fronius Solar Net

    Linking inverters with Fronius Datamanager to a PC: amples Inverter Fronius Datamanager Terminating plug PC/Laptop NOTE! When linking an inverter with Fronius Datamanager to a PC it is neces- sary to insert a terminating plug into the Fronius Datamanager IN connection.
  • Seite 92 NOTE! When linking several DATCOM components in a Fronius Datamanager network: Use the data cable to connect the IN connection of Fronius Datamanager with the OUT connection of the next DATCOM component. A terminating plug must be in- serted into the empty IN connection of the last DATCOM component.

  • Seite 93: Installing Inverters With Fronius Datamanager In Fronius Solar Net

    IN OUT Terminating plug, if only one inverter with Fronius Datamanager is linked to a PC Solar Net Cable, if an inverter with Fronius Datamanager is linked to a PC and oth- er DATCOM components Insert the Ethernet cable into the LAN connection...

  • Seite 94: Fronius Datamanager Network Configuration

    DNS server address must also be entered. Fronius Datamanager uses the gateway address to access the Internet. The IP address of the DSL router can be used as a gateway address, for example.

  • Seite 95: Starting Up Fronius Datamanager And Accessing The Fronius Datamanager Web Interface

    Starting up Fro- To start up Fronius Datamanager, the plug-in card must be installed in the inverter and in nius Dataman- the Fronius Solar Net. ager and accessing the Turn off inverter Fronius Dataman- ager web inter- WARNING! An electric shock can be fatal. Danger from grid voltage and DC volt- face age from solar modules.

  • Seite 96: Entering Network Data

    The Fronius Datamanager web interface appears. data Click on the "Settings" menu item Click on "Network" in the submenu which then opens. To define the internet connection (e.g. to ‘Fronius Solar.web’): Click on "Internet Connection" The internet connection settings are displayed...
  • Seite 97 WLAN can only be selected if Fronius Datamanager is equipped with WLAN. Select the type of internet connection (LAN or WLAN) (1) Click on "Save" (2) After the changes have been loaded, the "Changes have been applied" message ap- pears.
  • Seite 98 If the DHCP server supports the "DNS dynamic updates" function, a name can be entered for Fronius Datamanager in the "Host name" field. The connection to Fro- nius Datamanager can then be established using the name instead of the IP ad- dress.

  • Seite 99: Configuring Fronius Datamanager For Wlan Connection

    Configuring Fro- The following steps are only required if you decide to use the WLAN network connection nius Dataman- at a later date. ager for WLAN connection Click on "WLAN" in the "Network" submenu. Enter the settings for the WLAN interface Click on "WLAN Management"...
  • Seite 100 Enter the SSID network name (4) Enter the encryption type (5): none = no encryption WEP = hexagonal encryption WPA1/2 = encryption via pass phrase (8 - 63 ASCII characters) Only if WEP or WPA 1/2 encryption has been selected: Enter the corresponding pass phrase/key (6).
  • Seite 101 You can use the arrow keys (8) and the ‘Save Order’ key (9) to change the sequence of displayed networks.

  • Seite 102: Setting The Ip Address And Connecting Fronius Datamanager To The Network

    Observe the safety guidelines and safety information contained in the invert- er's operating instructions. Opening the Inverter Inside the inverter, reset the jumper IP address on the Fronius Manager plug-in card, as shown in the diagram: Close and switch on the inverter in accordance with the operating instructions...

  • Seite 103: Network Settings For Pc/Laptop

    Network settings for PC/laptop General The PC/laptop is also a member of the network and must also be assigned a unique net- work address like Fronius Datamanager. If the PC is already integrated in the network, no further settings are required. Network settings...
  • Seite 104 The IP address selected may not be already assigned in the network. The subnet mask must correspond to the existing network (e.g. 255.255.255.0). The "Default gateway" setting is not relevant for the Fronius Datamanager con- nection. IMPORTANT! The PC/laptop must not have the same IP address as Fronius Data-...

  • Seite 105: Internet Options For Pc/Laptop

    Activate "Obtain DNS server address automatically" Internet options Open the internet browser (e.g. Micro- for PC/laptop soft Internet Explorer) Click on "Tools" Click on "Internet Options" Click on the "Connections" tab Click on the "LAN settings" button at the bottom...
  • Seite 106 If "Use a proxy server for your LAN" is activated: Click on "Advanced" www.proxy.exa Enter the IP address for Fronius Data- manager in the "Exceptions" field, e.g. 192.168.1.180 Click on "OK" www-proxy.example.com www-proxy.example.com www-proxy.example.com...

  • Seite 107: Connecting To Fronius Datamanager Via Internet Browser

    PC/laptop in the same network segment as Fronius Datamanager Connecting to Open internet browser Fronius Dataman- Enter the IP address or the host name and the domain name for Fronius Datamanager ager via internet in the address field browser The Fronius Datamanager web interface appears.

  • Seite 108: For The Network Administrator

    For the network To access the Fronius Datamanager web interface outside of the LAN: administrator Configure the network router so that requests are forwarded to port 80/TCP on Fronius Datamanager...

  • Seite 109: Connecting To Fronius Datamanager Via Fronius Solar.access

    Select "PV Systems" ager via Fronius Select the desired photovoltaic system Solar.access The connection is soon made to the selected photovoltaic system. The word "online" and the version of the Fronius Datamanager will be displayed in the bottom left status bar.

  • Seite 110: For The Network Administrator

    For the network To access the Fronius Datamanager outside of the LAN: administrator Configure the network router so that requests are forwarded to port 80/TCP and port 15015/TCP on Fronius Datamanager...

  • Seite 111: Connecting To Fronius Datamanager Via The Internet And Fronius Solar.web

    DSL connection to the Internet. Registration of photovoltaic system with Fronius Solar.web (1) The Fronius Datamanager ID is required for the registration. The ID is available in Set- tings/System Information. In order to access real-time data in Fronius Solar.web, the "Yes" selection option must be activated under "Send real-time data to Solar.web"...

  • Seite 112: Accessing Data From Fronius Datamanager Via The Internet And Fronius Solar.web

    For more information about Fronius Solar.web, see the online help. For the network Configure the firewall so that the IP address of Fronius Datamanager can send data to port administrator 49049/UDP of solarweb.fronius.com. DSL routers usually enable you to send data to the Internet and therefore do not normally...

  • Seite 113: Calculating The Data Volume

    If the functions have been deactivated, no data volume is generated. A certain data volume is also required to update the Fronius Datamanager firmware. This data volume depends on the size of the relevant update package and cannot therefore be...

  • Seite 114: Calculation Examples

    No Fronius Sensor Card/Box; Fronius Datamanager has a + 32 KB/h x 24 h = 768 KB 24-hour internet connection; Archived data is sent to Fronius So- lar.web; 30 minutes transfer time; + 0.6 KB/min x 30 min = 18 KB inverters operate 14 h/day;...
  • Seite 115 10 sensor cards/sensor boxes; Fronius Datamanager has a + 32 KB/h x 24 h = 768 KB 24-hour internet connection; Archived data is sent to Fronius So- lar.web; 120 minutes transfer time; + 0.6 KB/min x 120 min = 72 KB inverters operate 14 h/day;...

  • Seite 116: General Information For The Network Administrator

    General information for the network administrator General firewall The firewall must be configured as follows in order to use the different Fronius Dataman- settings ager functions: 49049/UDP 15015/TCP 80/TCP output input input Sending service messages Connecting to datalogger via ‘Fro- nius Solar.web’...

  • Seite 117: Fronius Datamanager Views

    Fronius Datamanager views Overview The following data is displayed on the Fronius Datamanager web interface: Current Comparison View of all inverters (1) System overview Current / Day / Year / Total (2) Inverters (3) Sensors (4)

  • Seite 118: Current Comparison View

    Current Compari- son View Several inverters in the same photovoltaic system can be compared in the current Com- parison View. The real-time inverter AC power is displayed as a percentage of the power from the solar module connected to the respective inverter (shown in a bar diagram). A bar is displayed for each inverter.

  • Seite 119: Pv System Overview

    PV System Over- The system overview contains: view the real-time power data of a photovol- taic system the active devices the energy generated per day, per year and total the yield per day, per year and total savings per day, per year and to-...
  • Seite 120 Inverter/Sensor Inverter View view The Inverter View displays all the inverters present in the system. System overview Inverters Clicking on an inverter or the cor- responding bar in the Comparison View displays the inverter's real- time data: Inverter 1 Inverter 3 Inverter 4 Inverter 15 Sensores...

  • Seite 121: Fronius Datamanager Settings

    Fronius Datamanager Settings Overview The following selection options are available in the "Settings" menu of the Fronius Data- manager web interface: Passwords Solar.web Date/Time *) Service Messages Views System Information Logging Firmware update Network *) The Date/Time setting is mandatory The individual selection options will be explained in the following sections.

  • Seite 122: Passwords

    Datamanager plug-in card inside the inverter is reset to the start position. Passwords User password An assigned user password only gives the user read access to Fronius Datamanager. The user cannot open the "Settings" menu. Users must enter their username and password every time they connect to Fronius Data-...

  • Seite 123: Administrator Password

    An assigned administrator password gives the user both read and write access to Fronius Password Datamanager. The user can then open the "Settings" menu and make any changes as de- sired. When assigning an administrator password, the user must enter the username and pass- word in Fronius Datamanager to open the "Settings"...

  • Seite 124: Time/Date

    The date and time have several tasks in the system. The time and date are saved for every data record that is logged. NOTE! You must set the time and date in order to operate Fronius Datamanager. Data can only be logged if the time and date are set.
  • Seite 125 (7a) 2009 (7b) (10) Time display Date display Time zone Date/Time setting option: synchronize to PC/laptop or manual Automatically adjust for daylight savings time IMPORTANT! For the automatic daylight savings time setting, the correct time zone must be selected. Time from PC/laptop for PC synchronization setting Field for manually setting the time Date from PC/laptop for PC synchronization setting (7a)

  • Seite 126: Views

    Views General The Fronius Datamanager web interface is configured in the views. In the General, Inverters and Sensor Cards submenus, it is possible to set the yield and data for the Comparison View and Total View, and also settings for the inverters and sen- sor cards.

  • Seite 127: Sensor Card Views

    Enter the desired channel names Click on "Save" The settings for the Total View are applied. Other settings op- Other settings options are shown in the top right corner of the Fronius Datamanager web tions interface: Display notifications System information: Data logger ID, software version, hardware version, Solar Net connection, So- lar.web connection...

  • Seite 128: Logging

    Logging Memory capacity Fronius Datamanager has a memory capacity of up to 5 years and 7 months for a photo- voltaic system with one inverter and a save interval of 15 minutes. However, the memory capacity is reduced depending on the number of inverters and/or Fronius sensor cards/boxes that are integrated into the system.

  • Seite 129: Calculation Example

    = 1024 days (= 2 years, 9 months, 18 days) 2048 Memory capacity [days] = Memory sectors per day Overwriting data When the Fronius Datamanager memory is full, the oldest data will be continually overwrit- when memory is ten by the newest data. full "Delete Data" but- All log data saved to Fronius Datamanager is deleted using the "Delete Data"...

  • Seite 130: Network

    Network General The "Network" selection option is used to configure Fronius Datamanager for integration with an existing network. For more information on network configuration for Fronius Datamanager, please see the section "Fronius Datamanager network configuration." Network...

  • Seite 131: Network Diagnostics

    Network diagnos- The "Network diagnostics" selection option under "Network" is used to enter "ping" and tics "trace route" commands. The "ping command" is used to determine whether or not a "host" is available and how much time a data transfer will take.

  • Seite 132: Solar.web

    Solar.web General The Solar.web selection option can be used to make a direct connection between Fronius Datamanager and Fronius Solar.web. For more information about Fronius Solar.web, please see the section "Connecting to Fro- nius Datamanager via the Internet and Fronius Solar.web" or the Fronius Solar.web online help.

  • Seite 133: Service Messages

    Service messages General Service messages, inverter errors, the Fronius String Control, etc., are sent to Fronius Datamanager and saved. The "Service messages" selection option is used to define how service messages are communicated. They can be communicated via: E-mail Service messages can be analyzed further using Fronius Solar.web or Fronius Solar.ac- cess.
  • Seite 134 "Send test e-mail" button Message to fax recipient Activate to send service messages to a fax number Field to enter the country code e.g.: +43 = country code for Austria (10) Field to enter the fax area code (11) Field to enter the fax number (12) Field for sending daily (13)

  • Seite 135: System Information

    System information General The following system information for Fronius Datamanager can be viewed in the "System information" selection option: - Data logger ID - Gateway - PC board version - DNS server - Software version - LED states - System time...
  • Seite 136 IMPORTANT! Using the "Reset to factory settings" button does not affect the time and date settings. When Fronius Datamanager is reset to factory settings, the time and date settings must be checked.

  • Seite 137: Firmware Update

    A "firmware update" can be performed via LAN or web. Automatic update When the "Automatic update search" option (1) is activated, Fronius Datamanager will au- search tomatically search once a day for updates. If new updates are available, these are dis-...

  • Seite 138: Manual Update Search

    Manual update When the "Automatic update search" function is deactivated, there will be no automatic up- search date search. To search manually for updates, use the "Check now" button (3) Firmware update via web...

  • Seite 139: Firmware Update Via Lan

    Download the current firmware from the Fronius homepage Run the downloaded update file on the PC/laptop This will start a web server from which Fronius Datamanager will download the re- quired files. Use your internet browser to open the Fronius Datamanager web interface...
  • Seite 140 NOTE! The update process can take several minutes. The power supply to Fro- nius Datamanager and the internet connection should not be disconnected during this time. The web interface and the connection to Fronius Solar.access or Fro- nius Solar.web will not be available during the update process.

  • Seite 141: Technical Data

    When sufficient power is coming from Fronius Solar Net, the green LED lights up on every DATCOM component. If the green LED does not light up, the power pack available from Fronius should be inserted into the 12 V power pack connection socket of the DATCOM compo- nent.
  • Seite 144 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 10421 Citation Drive, Suite 1100, Brighton, MI 48116 E-Mail: pv@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
