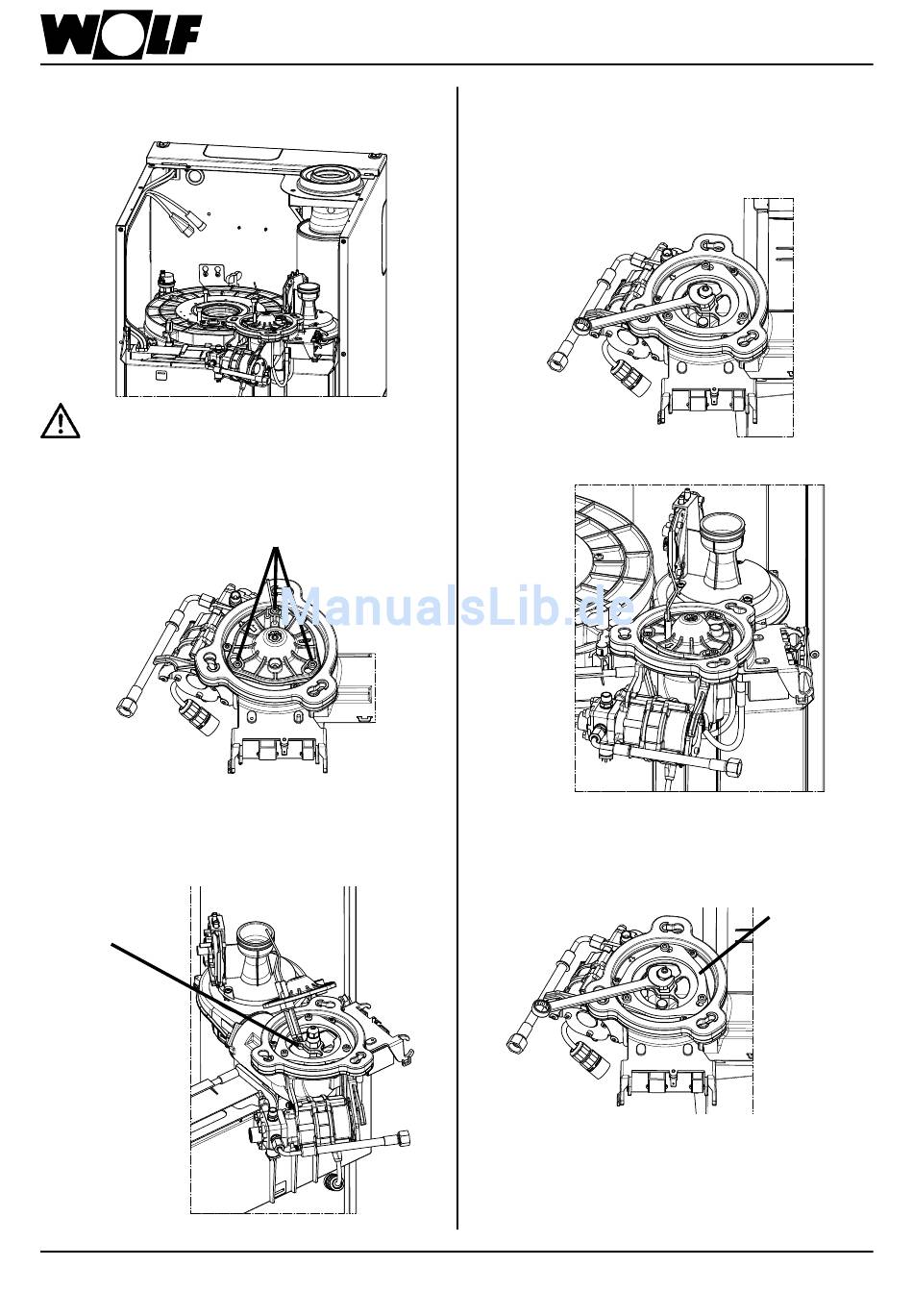

10. Brennereinheit nach oben aus dem Brennkammerdeckel
heben und in Wartungsposition gemäß Bild einhängen.
Gefahr von Verbrennung durch heiße Bauteile
11. 3 Innensechskantschrauben 5mm an der Luftdüse
lockern (nicht herausziehen).
Innensechskantschraube
12. Luftdüse ca. 10mm nach links (gegen den Uhrzeigersinn)
drehen.
13. Zündkabel von Zündelektroden abziehen und Luftdüse
ablegen.
Zündkabel
3063704_201510
4. Wartungsablauf
14. Düsenwechsel mit Gabelschlüssel SW 16.
Hinweis: Nur Wolf Original Ersatzteil-Düse (siehe Seite 5)
15. Luftdüse reinigen
16. Sichtkontrolle der Abdichtung Luftdüse.
17. Zündkabel aufstecken,
Beim Aus- und Einbau der Düse mit zweitem Gabel-
schlüssel SW19 gegenhalten.
verwenden!
Bei Bedarf Schrauben lösen und Dichtungen
tauschen.
Luftdüse auf die Montageplatte schrauben, dabei auf die
Positionierung am Gehäuse achten.
Die Pfeilmarkierung müssen übereinander liegen.
Mit Innensechskantschrauben wieder befestigen.
D
ichtung
L
uftDüse
