7.5 90°-Umlenkspiegel
Der als Zubehör erhältliche Umlenkspiegel gestattet eine Verlagerung des
Messfeldes um 90° gegenüber der Messkopfachse. Der Einsatz kann dort
erfolgen, wo infolge Platzmangels oder Störabstrahlungen keine direkte
Ausrichtung des Messkopfes auf das Messobjekt möglich ist. Der Spiegel
muss nach Haltewinkel und Luftblasvorsatz installiert und bis zum Anschlag
eingeschraubt werden. In staubiger oder verschmutzter Umgebung ist eine
Luftspülung notwendig, um die Oberfläche des Spiegels sauber zu halten.
Bei Einsatz des 90° Umlenkspiegels geht ein Teil der vom
Zielobjekt ausgesandten Wärmemenge verloren. Es wird eine
niedrigere Messtemperatur ausgegeben als tatsächlich vorhanden.
Um diesen Fehler auszuschalten, gehen Sie wie folgt vor:
Verringern Sie den eingestellten Emissionsgrad bzw. Transmissionsgrad um
5%. Beispiel: Für ein Messobjekt, dessen Emissionsgrad 0,65 beträgt, wird der
Wert auf 0,62 eingestellt. Falls die Emissionsgradeinstellung beim
ursprünglichen Wert von 0,65 bleiben soll, so ist der Transmissionsgrad von 1
auf 0,95 zu senken.
19

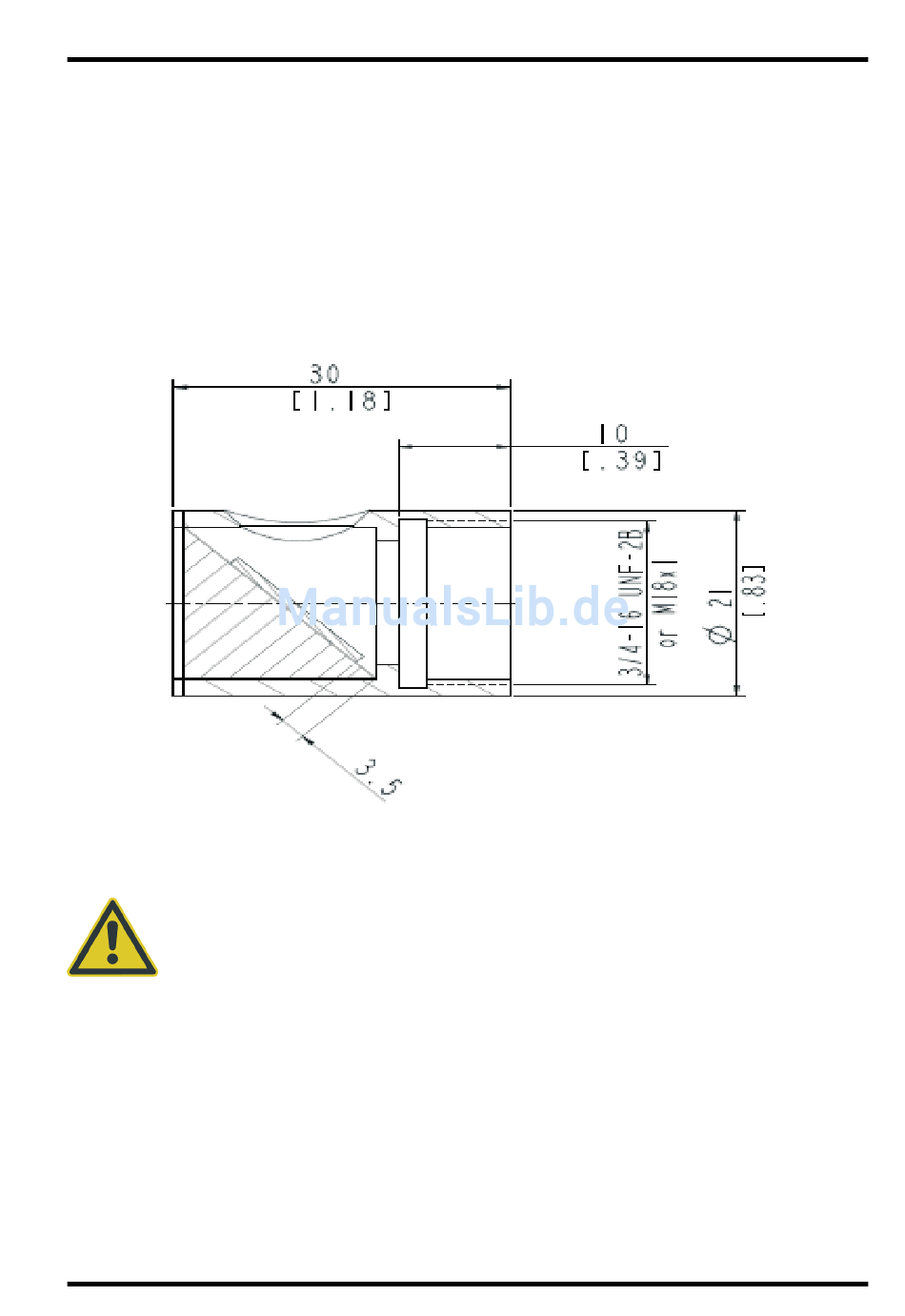

Bild 10: 90° Umlenkspiegel (Abmessungen)
