5.4
Verdrahtung

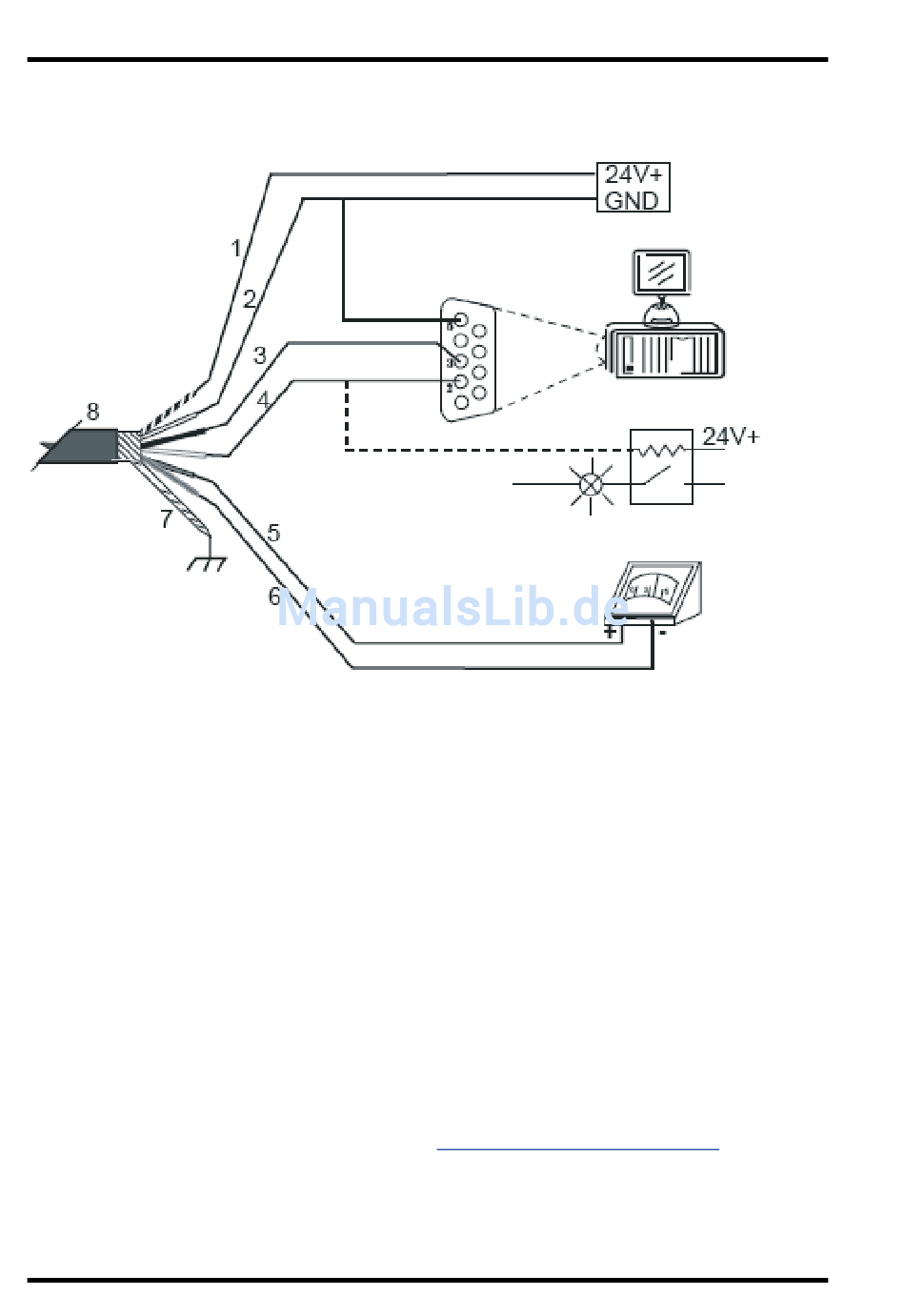

Bild 5: Anschlussschema
5.4.1 Analog-Ausgang
Es gibt 3 Sensormodelle： 0~5V，TC J，TC K。
Am 0 - 5V Ausgang sollte die kleinste Lastimpedanz 50KΩ sein.
Die interne Impedanz des Thermoelement-Ausgangs beträgt 100Ω.
5.4.2 Alarmausgang
RS232 TxD und Alarmausgang verwenden einen gemeinsamen Leiter. Die
Funktionsauswahl geschieht entweder durch die DataTemp Software oder
einen RS232-Befehl. Wenn der Alarmausgang aktiv ist, kann der CM-Sensor
Daten vom PC über die RS232-Schnittstelle empfangen, aber keine Antwort
an den PC senden. RS232 TxD arbeitet wieder normal, wenn der Alarm
mittels Befehl K=0 abgeschaltet wurde
(siehe Liste der
Befehlssätze)
Die Konfiguration des Alarmausgangs mit Hilfe der DataTemp Software
erfordert einen Neustart des Geräts, um die Änderungen zu übernehmen.
Raytek CM
12
