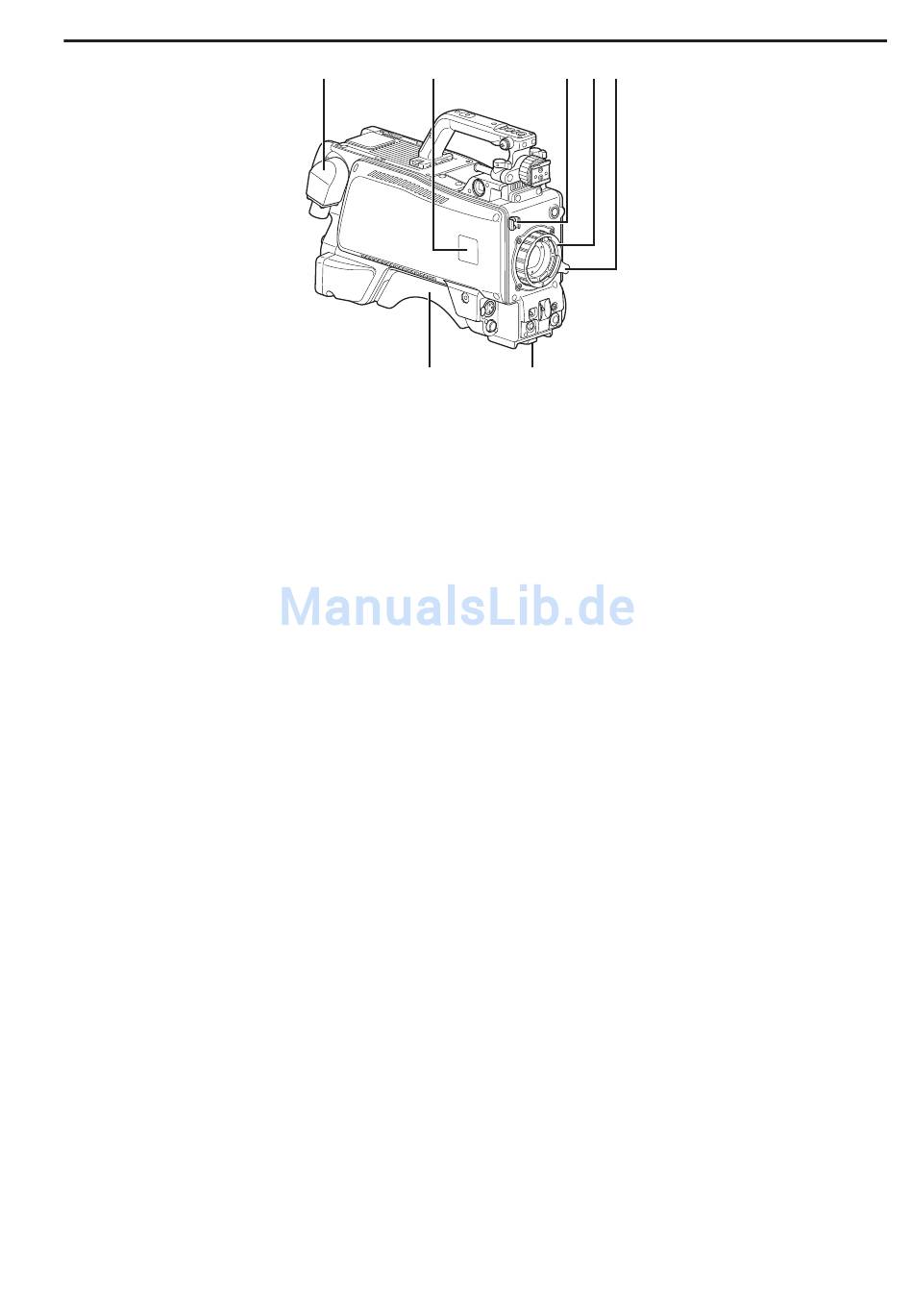

Teile und ihre Funktionen
1.
Objektivanschluss (Bajonettverschluss)
Befestigen Sie das Objektiv hier.
2.
Objektivklemmhebel
Setzen Sie das Objektiv in den Objektivanschluss (1) und drehen Sie
dann diesen Hebel, um das Objektiv in seiner Position zu verriegeln.
3.
Klemme für Objektivkabel/Mikrofonkabel
Verwenden Sie diese zur Sicherung des Objektiv- und
Mikrofonkabels.
4.
Stativgewinde
Bevor Sie die Studio Schulterkamera an einem Stativ befestigen,
bringen Sie die als Sonderzubehör erhältliche Stativbefestigung
(SHAN-TM700) an.
5.
Schulterstütze
Verwenden Sie diese, wenn die Studio Schulterkamera auf der
Schulter getragen werden soll. Durch diese Stütze reduziert sich beim
Tragen der Kamera auf der Schulter die Last.
6.
Halterung für Kameranummernschild
Diese ermöglicht die Anbringung des mitgelieferten
Kameranummernschilds.
7.
Optischer Glasfaseranschluss <OPT FIBER>
Verwenden Sie diesen Anschluss, um die CCU (Camera Control Unit)
über das optische Glasfaser-Mehrfachkabel zu verbinden. Wenn er
nicht benutzt wird, sollte er mit seiner Staubkappe abgedeckt werden.
*
1
AK-HC3800G: OPS2402-R (TAJIMI ELECTRONICS)
AK-HC3800GS: EDW.3K.93C.TLC (LEMO)
7
6
5
*
1
3
1
2
4
7
