4. IR-Empfänger: Zum Empfangen eines IR-Signals;
5. Sicherung (T 5 A): Schützt das Gerät vor Schäden durch Überspannungen oder Überströme.
6. Ein- und Ausgang für Strom: Steckverbinder für Stromeingang/-ausgang;
7. DMX-Eingang/-Ausgang: 3-polige XLR-Steckverbinder für den DMX-512-Betrieb
EINRICHTEN DES DMX
Leistungsaufnahme: Der Focus Spot Three Z von American DJ® verfügt über ein Vorschaltgerät, das
automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird.
Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch
überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das der intelligenten
Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen Controller und Effektgerät hin und her. DMX-Daten werden als serielle Daten über
DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die meisten Controller
verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1
zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende
oder irgendwo in der Mitte. Daher kann das erste Gerät, das von einem Controller angesteuert wird, gleichzeitig
das letzte in einer Reihe sein. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät
befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Focus Spot Three Z
kann über das DMX-512-Protokoll angesteuert werden. Der Focus Spot Three Z ist mit 2 DMX-Kanal-Modi
ausgestattet: 18-Kanal-Modus und 21-Kanal-Modus. Die DMX-Adresse wird elektronisch über das
Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein

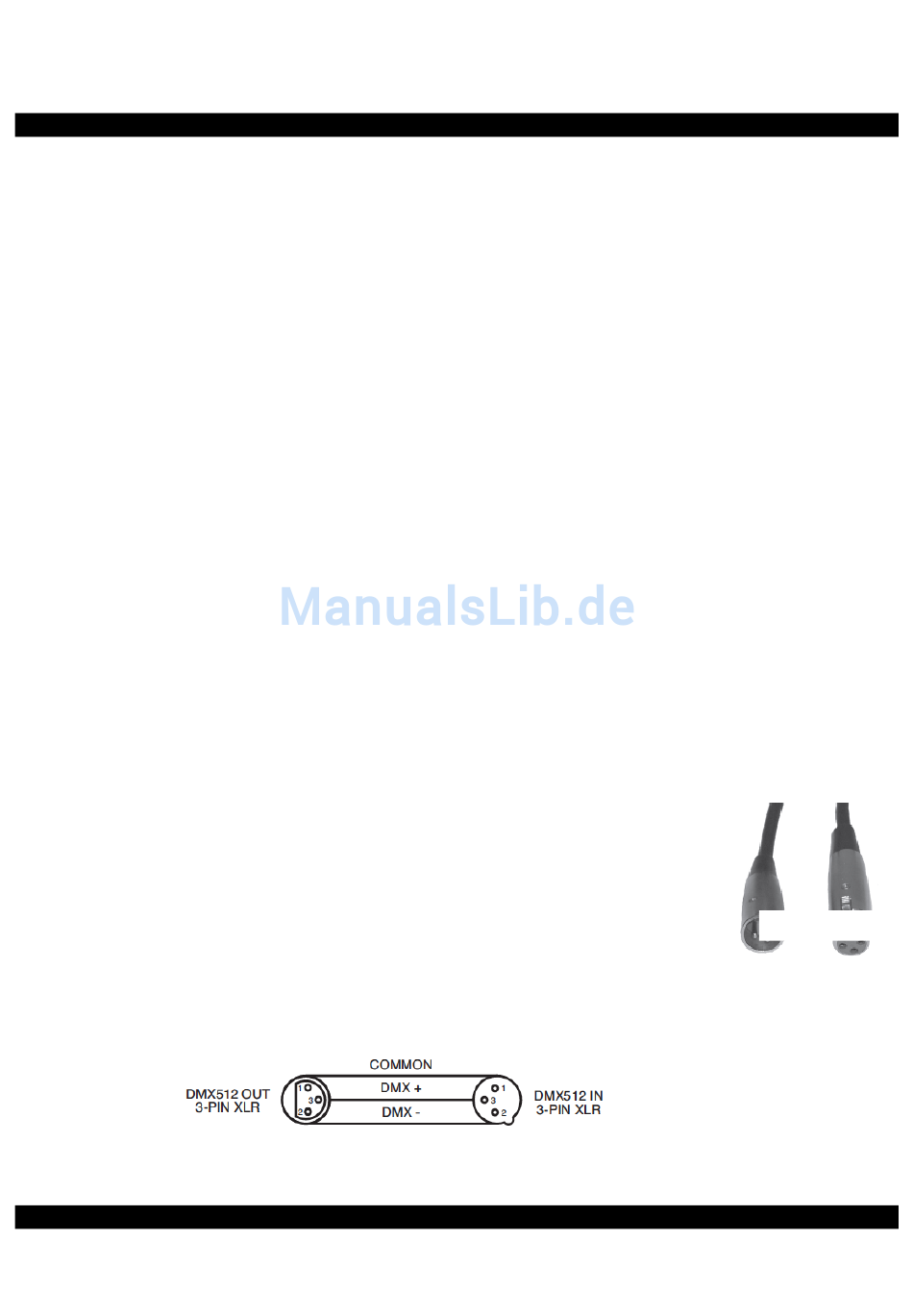

zertifiziertes DMX-512 110-Ohm-Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen
als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies
standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten
Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel
sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen.
Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt
werden kann.
ACHTUNG: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3.
Benutzen Sie nicht die Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des
Kabels und vermeiden Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein
Kontakt der Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
EINRICHTEN DES DMX (Fortsetzung)
A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 8
Abbildung 2
Abbildung 1
