Inhaltszusammenfassung für ADJ Encore FR50Z

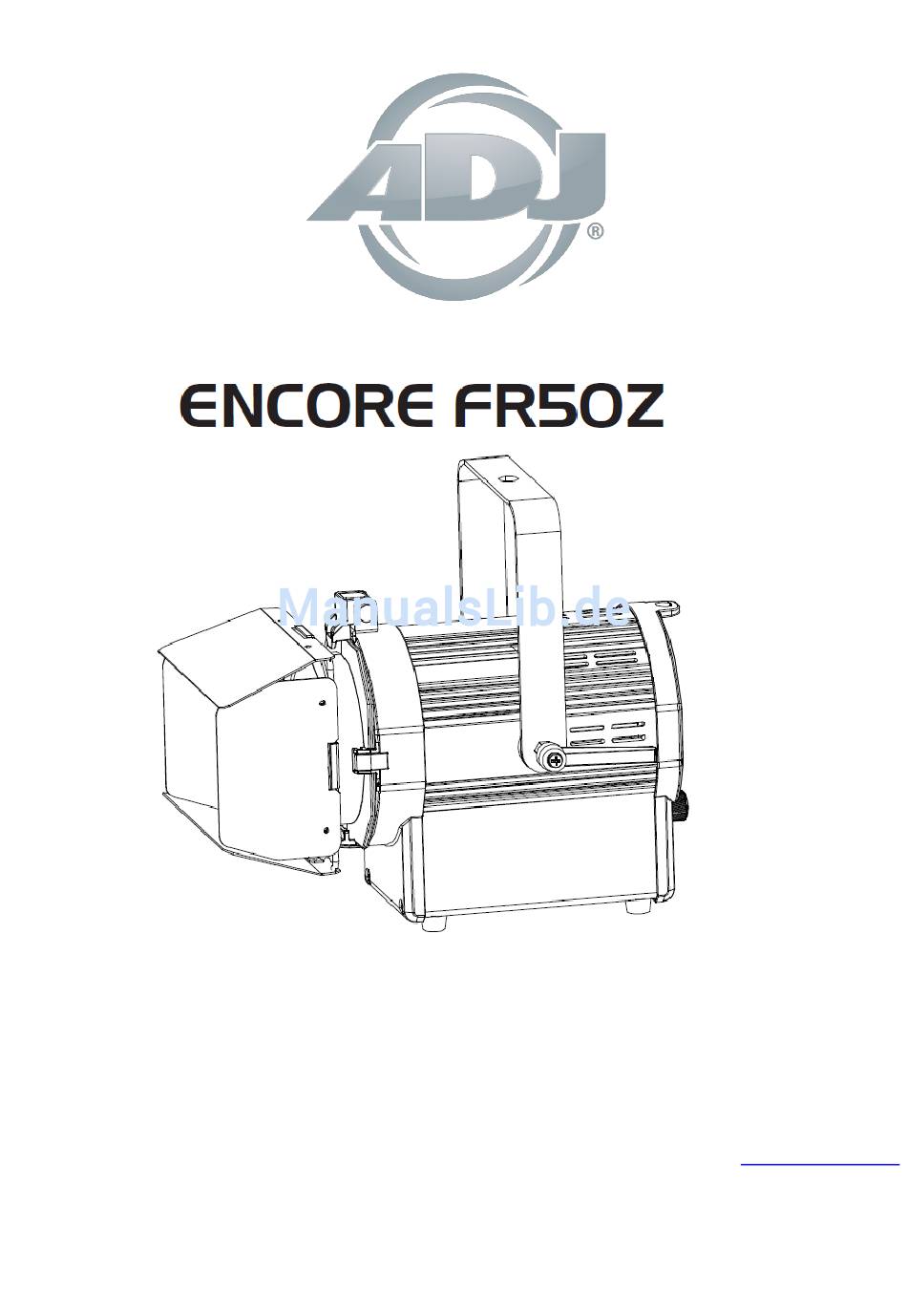

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 10/17...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 17 TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 BEMERKUNGEN ..................................20 A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Encore FR50z von ADJ Products, LLC, entschieden haben. Jeder Encore FR50z wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
C. Das Gerät Regen oder Wasser ausgesetzt worden ist. D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. E. Das Gerät heruntergefallen ist und/oder extremen Situationen ausgesetzt wurde. A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 5... -
Seite 6: Ansicht
2. PowerCon-Eingang 3. 3-poliger DMX-Eingang 4. 3-poliger DMX-Ausgang 5. PowerCon-Ausgang 6. Mode-Taste 7. USB-Anschluss 8. Enter-Taste 9. LCD-Menüsteuerungsanzeige 10. Nach-unten-Taste 11. Nach-oben-Taste 12. Sicherheitsverschluss für Klappe 13. Gel-Rahmen A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 6... -
Seite 7: Einrichten Des Dmx
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Encore FR50z kann über das DMX- 512-Protokoll angesteuert werden. Der Encore FR50z verfügt über 5 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Encore FR50z eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). - Seite 8 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 8...
-
Seite 9: Systemmenü
(Kennwort = 050) Info EIN/AUS TempInfo LED Temp Aktuelle LED-Temperatur Err. Info TempErr Fehler-Info Model Inf Encore FR50Z Modellkennung Software V1.03 Aktuelle Software-Version ManCtrl Dimmer=XXX Manueller Steuerungs- Strobe=XXX Modus A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 9... -
Seite 10: Betriebsanweisung
über die XLR-Steckverbindungen an einen handelsüblichen DMX-Controller an. DMX-Kanal-Modus: Der Encore FR50z verfügt über 4 DMX-Kanal-Modi. In diesem Untermenü können Sie den DMX-Kanal-Modus wählen, mit dem das Gerät betrieben werden soll. 1. Um die gewünschte DMX-Adresse auszuwählen, drücken Sie die MODE-Taste so lange, bis "UserMode"... - Seite 11 Menüpunkt zu beenden und zum Hauptmenü zurückzukehren. Software-Update (USB-Daten) - Dieses Untermenü dient zukünftigen Software-Updates. Software-Updates finden Sie unter www.adj.com und der Webseite dieses Geräts. Laden Sie das Software-Update auf einen Flash-Speicher herunter und stecken Sie den Speicherstick in die dafür vorgesehene Anschlussbuchse an der Seite des Geräts.
- Seite 12 4. Drücken Sie zum Wechsel zu "ManCtrl Strobe" auf UP oder DOWN und dann auf ENTER. Beachten Sie die Werte, die unter dem DM-STROBE-Kanal aufgeführt sind. Diese Werte stimmen mit den Werten der Stroboskop-Steuerung überein. A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 12...
-
Seite 13: Master/Slave-Konfiguration
EINSTELLKNOPF FÜR DEN ZOOM Einstellknopf für den Zoom: Drehen Sie für einen breiteren Strahl diesen Knopf gegen den Uhrzeigersinn. Drehen Sie für einen engeren Strahl diesen Knopf im Uhrzeigersinn. A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 13... -
Seite 14: Dmx-Eigenschaften
Bei mehr als der maximalen Anzahl von Geräten benötigen Sie eine weitere Schukosteckdose. HINWEIS: GEHEN SIE BEIM ZUSAMMENSCHLIESSEN WEITERER GERÄTE MIT DEM ENCORE FR50Z IN SERIE VORSICHTIG VOR, DA DER STROMVERBRAUCH ANDERER GERÄTE VARIIEREN KANN! A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 14... -
Seite 15: Dimmungskurven-Diagramm
Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 15... -
Seite 16: Befestigung Für Grosse Klappen
3 Rillen, die sich am nächsten am Gerät befinden. 3. Verriegelung aktiviert 4. Fertig Die Klappen lassen sich in die 3 Gel-Rahmen Rillen schieben. Zwei seitlich, eine unten. Vergrößerte Ansicht A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 16... -
Seite 17: Masszeichnung
3. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 17... -
Seite 18: Technische Daten
232,8 x 238,05 x 298,25 mm Farben: Warmweiß DMX-Kanäle: 4 DMX-Modi: 1/2/3/4 Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 19... -
Seite 20: Bemerkungen
A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande facebook.com/americandj Tel.: +31 45 546 85 00 / Fax: +31 45 546 85 99 twitter.com/americandj Web: www.americandj.eu/ E-Mail: service@adjgroup.eu youtube.com/americandj A.D.J. Supply Europe B.V. – www.americandj.eu – Encore FR50z Bedienungsanleitung Seite 20...
