COLOR - Durch Drücken dieser Taste können Sie auf das Farbrad zugreifen. Mit den numerischen Tasten
wählen Sie Ihre gewünschte Farbe aus. Die Intensität stellen Sie durch Betätigen der Tasten "DIMMER +" und
"DIMMER -" ein.
1-9 - Wenn Sie sich im Farb-Modus und im Gobo-Modus befinden, wählen Sie mit diesen Tasten eine
gewünschte Farbe oder ein Gobo aus. Wenn Sie sich im Show-Modus befinden, können Sie mit den Tasten 1-
4 Ihre gewünschte Show auswählen.
SOUND ON & OFF - Mit diesen Tasten aktivieren und deaktivieren Sie den Musiksteuerungs-Modus.
SHOW - Damit aktivieren Sie den Show-Modus. Mit den Tasten 1 bis 4 wählen Sie Ihre gewünschte Show aus.
WECHSELN DES GOBOS
Die Gobos im zweiten Goborad sind die einzigen Gobos die in diesem Gerät ausgetauscht werden können.
Gehen Sie beim Auswechseln des Gobos sorgfältig vor.
Vorsicht! Öffnen Sie nie das in Betrieb befindliche Gerät. Trennen Sie es erst von der Stromversorgung, bevor
Sie versuchen, die Gobos zu wechseln.
1. Zum Wechseln eines Gobos schauen Sie zunächst durch die Frontlinse in das Gerät und notieren sich die
Prismen. Drehen Sie den Moving Head so, dass die Prismen nach oben zeigen. Die Ihnen zugewandte obere
Abdeckung muss abgenommen werden.
2. Schrauben Sie die 4 Schrauben, mit denen die obere Abdeckung am Gerät angeschraubt ist, heraus. Heben
Sie die Abdeckung vorsichtig nach oben vom Gerät ab.
3. Wenn Sie die Abdeckung entfernen, gelangen Sie an das Goborad. Drehen Sie das Rad mit der Hand, bis
Sie an das Gobo gelangen, das Sie auswechseln möchten.
4. Entfernen Sie vorsichtig den Rückhaltering. Sie erkennen, dass der Rückhaltering von einem kleinen Tupfer
temperaturbeständigen Silikons fixiert wird. Nachdem der Rückhaltering entfernt wurde, entfernen Sie vorsichtig
das Gobo.
5. Wechseln Sie das Gobo und bauen Sie den Befestigungsring wieder ein.
6. Bauen Sie das Gerät wieder zusammen.

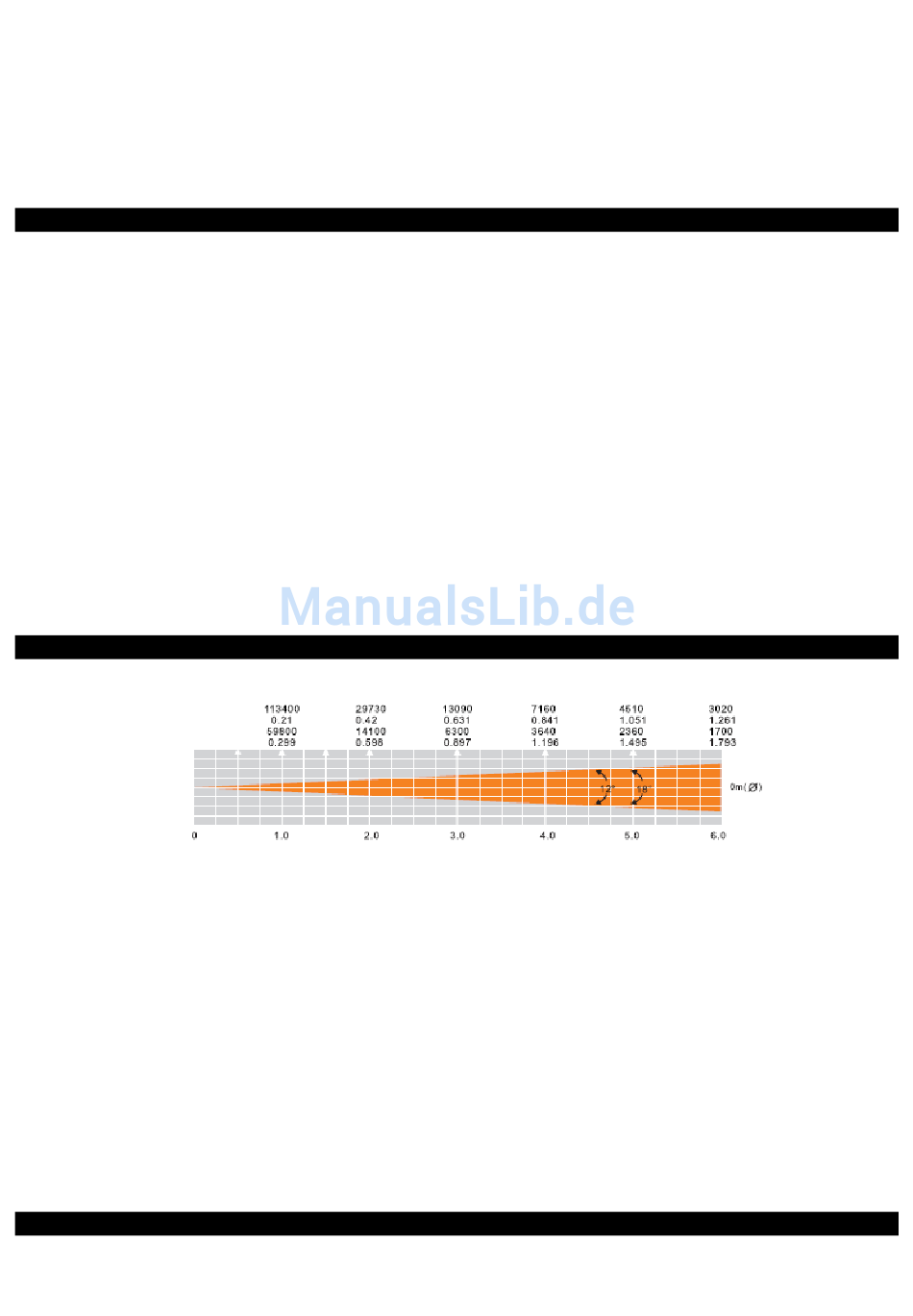

PHOTOMETRISCHES DIAGRAMM
12° Lux
Durchmesser
(m)
18° Lux
Durchmesser
(m)
Entfernung (m)
DIMMUNGSKURVEN-DIAGRAMM
A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 23
