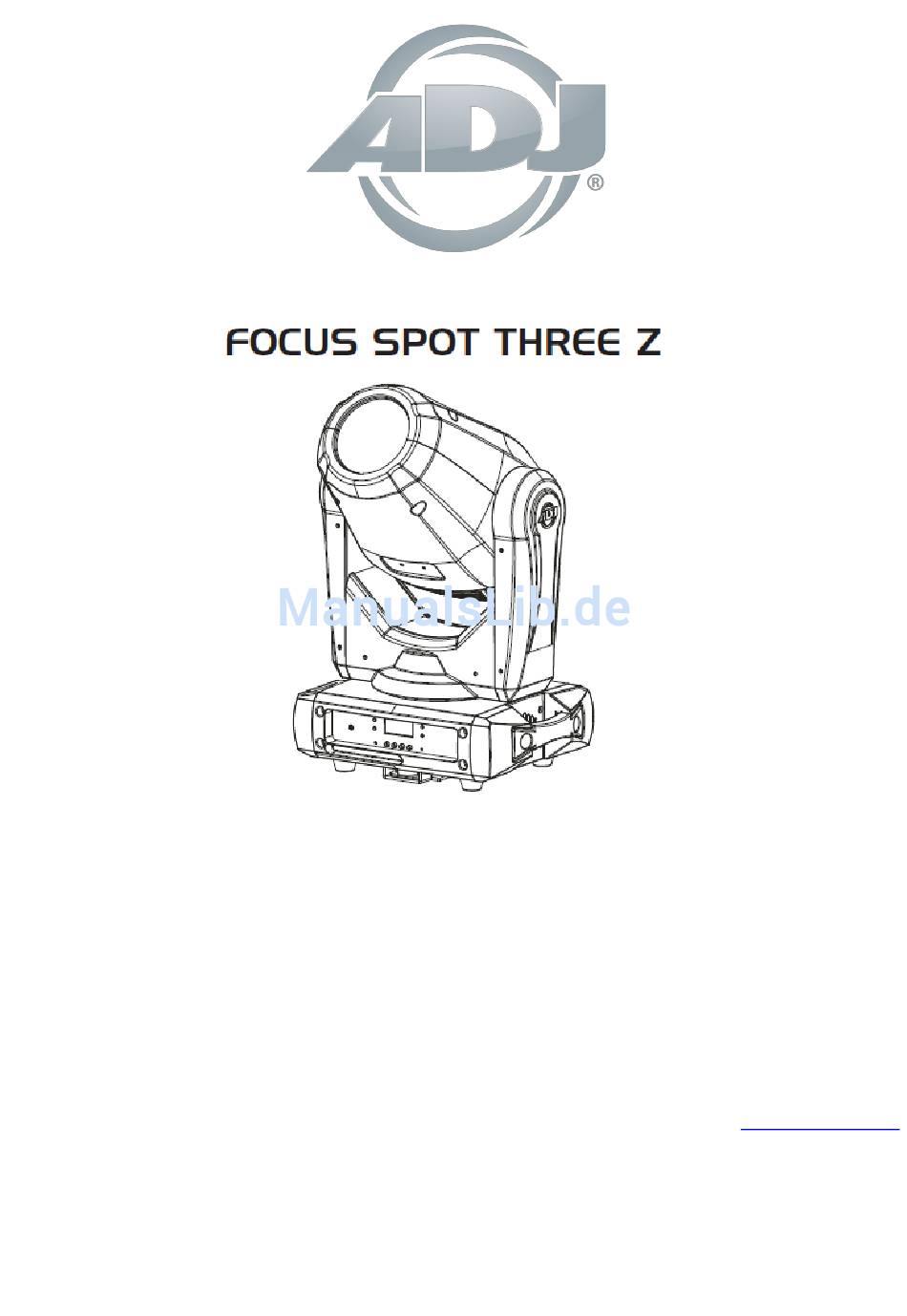

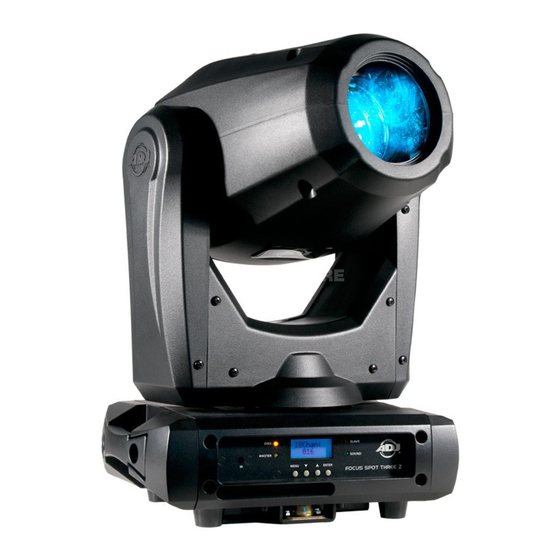

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 6/16...
- Seite 2 Folgenden durch den Urheberschutz abgedeckt sind. Die in diesem Dokument verwendeten Produktnamen können Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer sein und werden hiermit als solche anerkannt. Alle Marken und Produktnamen, die nicht Marken und Produktnamen von ADJ Products, LLC sind, sind Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................25 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................26 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................26 BEMERKUNGEN ..................................27 A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Focus Spot Three Z von ADJ Products, LLC, entschieden haben. Jeder Focus Spot Three Z wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. BEFESTIGUNG (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 5... - Seite 6 Der Focus Spot Three Z ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen.
-
Seite 7: Cad-Zeichnung
Befestigungsbügel. Mit den Omega-Schrauben montieren Sie den Befestigungsbügel an die Unterseite des Focus Spot Three Z. Ziehen Sie das Sicherheitskabel durch die Sicherheitsaussparungen im Sockel und über das Traversensystem oder einen sicheren und festen Anker. Schieben Sie das Ende in den Karabinerhaken und ziehen Sie die Schraube fest. -
Seite 8: Einrichten Des Dmx
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Focus Spot Three Z kann über das DMX-512-Protokoll angesteuert werden. Der Focus Spot Three Z ist mit 2 DMX-Kanal-Modi ausgestattet: 18-Kanal-Modus und 21-Kanal-Modus. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110-Ohm-Datenkabel für den Dateneingang und -ausgang (Abbildung 1). -
Seite 9: 18-Kanal-Modus
Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt 18-KANAL-MODUS Kanal Wert Funktion A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 9... - Seite 10 128 - 189 ROTATION ENTGEGEN DEM UHRZEIGERSINN SCHNELL- 190 - 193 ANHALTEN LANGSAM 194 - 255 ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL 18-KANAL-MODUS (Fortsetzung) Kanal Wert Funktion A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 10...
- Seite 11 81 - 100 KINO 101 - 255 STANDARD AUF GERÄT 0 - 255 GESCHWINDIGKEIT DER SCHWENKUNGS- UND NEIGUNGSBEWEGUNG, SCHNELL BIS LANGSAM 18-KANAL-MODUS (Fortsetzung) Kanal Wert Funktion A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 11...
-
Seite 12: 21-Kanal-Modus
160 - 169 ZURÜCKSETZEN DER EFFEKTE (PRISMA/FOKUS/ZOOM) 170 - 199 NICHTS 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 NICHTS Goborad 1 Goborad 2 21-KANAL-MODUS Kanal Wert Funktion A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 12... - Seite 13 GOBO 6 SHAKE-EFFEKT 128 - 189 ROTATION ENTGEGEN DEM UHRZEIGERSINN SCHNELL- LANGSAM 190 - 193 ANHALTEN 194 - 255 ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL 21-KANAL-MODUS (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 13...
- Seite 14 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄT 0 - 255 GESCHWINDIGKEIT DER SCHWENKUNGS- UND NEIGUNGSBEWEGUNG, SCHNELL BIS LANGSAM 21-KANAL-MODUS (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 14...
- Seite 15 GOBORADMOTOR ZURÜCKSETZEN 160 - 169 ZURÜCKSETZEN DER EFFEKTE (PRISMA/FOKUS/ZOOM) 170 - 199 NICHTS 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 NICHTS Goborad 1 Goborad 2 A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 15...
-
Seite 16: Systemmenü
SYSTEMMENÜ A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 16... - Seite 17 3. Zum Bestätigen des Pegels drücken Sie auf ENTER. DMX Last State - Dieser Modus kann als Sicherheitsmodus verwendet werden, sodass bei einem fehlenden DMX-Signal das Gerät in den beim Einrichten ausgewählten SYSTEMMENÜ (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 17...
- Seite 18 1. Drücken Sie auf MENU, bis "Auto Test" angezeigt wird; drücken Sie dann ENTER. 2. Das Gerät durchläuft nun eine Selbstprüfung. Drücken Sie auf MENU, um diesen Modus zu verlassen. SYSTEMMENÜ (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 18...
-
Seite 19: Menü Zur Einstellung Der Anfangsposition
- Mit dieser Funktion können Sie die Motoren zurücksetzen. 1. Drücken Sie auf MENU, bis "Reset" angezeigt wird; drücken Sie dann ENTER. 2. Das Gerät wird nun zurückgesetzt. MENÜ ZUR EINSTELLUNG DER ANFANGSPOSITION A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 19... - Seite 20 2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. MENÜ ZUR EINSTELLUNG DER ANFANGSPOSITION (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 20...
-
Seite 21: Betrieb
Steuerung der Effekte Chase, Muster, Dimmer und Strobe verwenden. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Focus Spot Three Z ist mit 2 DMX-Kanal-Modi ausgestattet: 18-Kanal-Modus und 21-Kanal-Modus. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 10 bis 15. -
Seite 22: Einrichten Von Master/Slave
STROBE - Mit dieser Taste aktivieren Sie den Stroboskopeffekt. Drücken Sie auf diese Taste und halten Sie sie für mindestens 3 Sekunden gedrückt, um den Stroboskopeffekt zu aktivieren. Lassen Sie die Taste los, um ihn zu deaktivieren. BETRIEB MIT FERNBEDIENUNG (Fortsetzung) A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 22... -
Seite 23: Wechseln Des Gobos
5. Wechseln Sie das Gobo und bauen Sie den Befestigungsring wieder ein. 6. Bauen Sie das Gerät wieder zusammen. PHOTOMETRISCHES DIAGRAMM 12° Lux Durchmesser 18° Lux Durchmesser Entfernung (m) DIMMUNGSKURVEN-DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 23... -
Seite 24: Auswechseln Der Sicherung
5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. FEHLERBEHEBUNG Fehlerbehebung: Nachstehend sind einige mögliche Störungen zusammen mit jeweiligen Behebungsvorschlägen aufgeführt. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 24... -
Seite 25: Technische Daten
Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. Automatische Spannungserkennung: Das Gerät verfügt über ein automatisches Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 25... -
Seite 26: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 26... -
Seite 27: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 27... - Seite 28 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 28...
