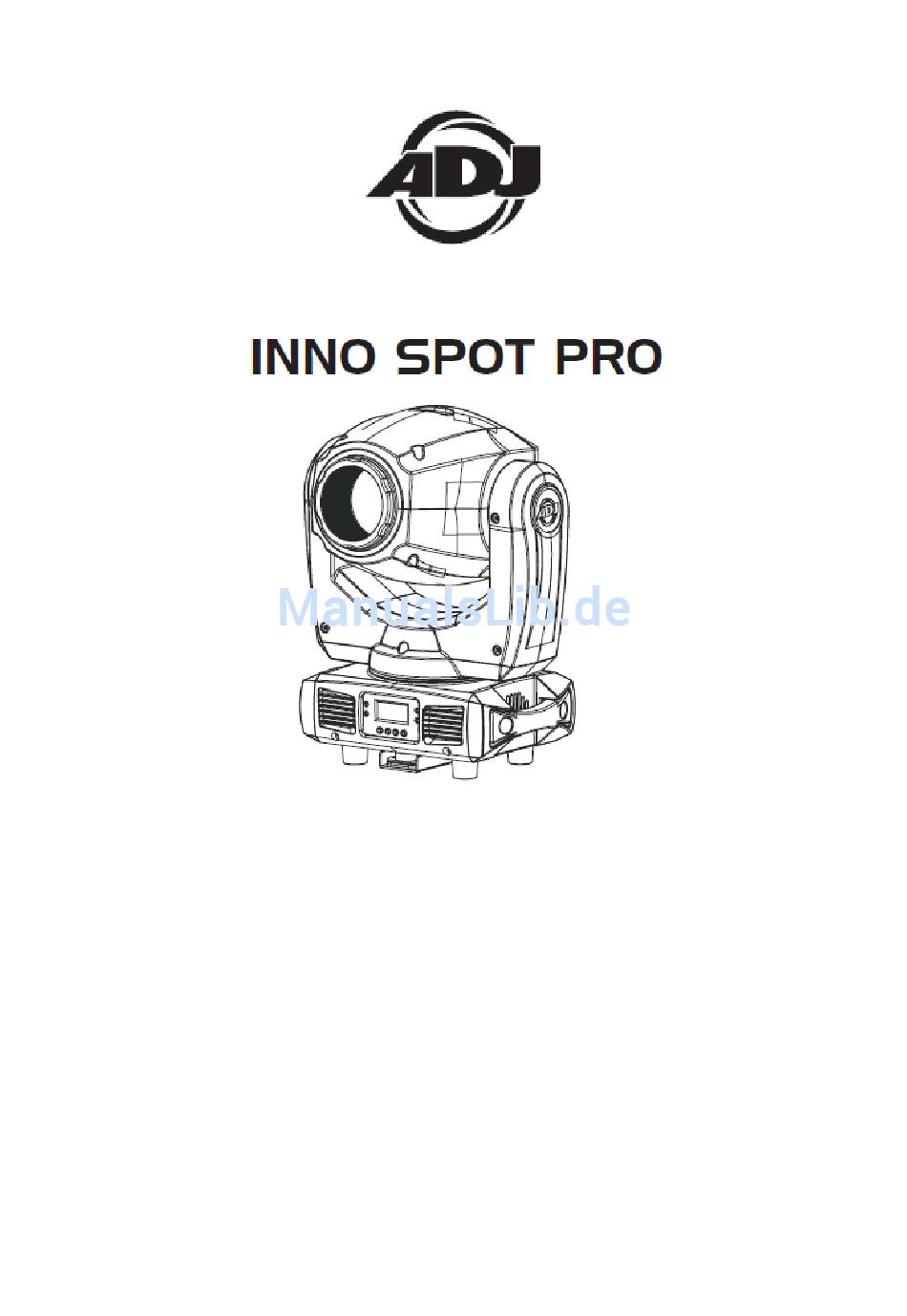

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 10/13...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................17 TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen

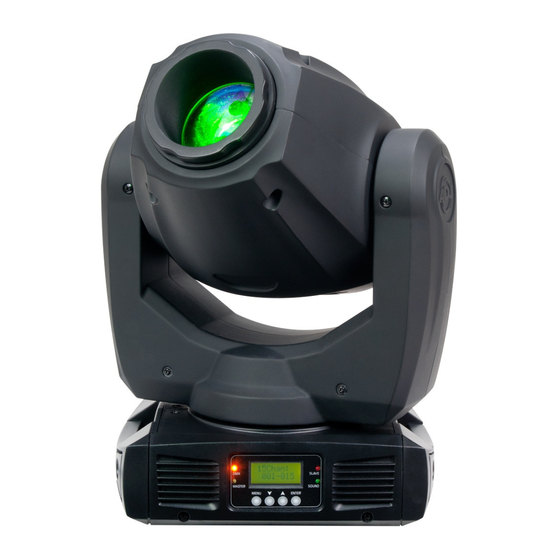

Kontakt mit unserem Kundensupport an Ihren Händler zurück. Erste Schritte: Der Inno Spot Pro ist ein ein LED-Moving Head mit 14 DMX-Kanälen. Der Inno Spot Pro ist als Stand-alone-Gerät oder für eine Master / Slave-Konfiguration konzipiert. Der Inno Spot Pro verfügt über drei Betriebsmodi: Musiksteuerung, Show und DMX-Steuerung. -
Seite 5: Sicherheitshinweise
SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG (Fortsetzung) ADJ Products, LLC, ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit empfiehlt es sich, vor der Erstinbetriebnahme des Geräts diese Betriebsanleitung gelesen und verstanden zu haben! •... -
Seite 6: Einrichtung Des Geräts
INSTALLATION (Fortsetzung) Der Inno Spot Pro ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5m von entzündlichen Materialien (Dekoration, etc.) befestigt wird. - Seite 7 Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Spot Pro kann über das DMX-512-Protokoll angesteuert werden. Der Inno Spot Pro ist ein 14-Kanal DMX-Gerät. Die DMX- Adresse wird elektronisch über das Bedienelement auf der Vorderseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den...
- Seite 8 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 8...
-
Seite 9: Systemmenü
Show 3 - Für Geräte, die auf einem Tisch oder auf der Bühne platziert werden. Der Strahl wird in Richtung des Publikums projiziert, d.h. vor die Bühne. Der Winkel der Schwenkungsbewegung (von links nach rechts nach links) beträgt 160°. Der Winkel der Neigungsbewegung beträgt 90°. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 9... -
Seite 10: Slave Mode
2. Zum Aktivieren der Neigungsinversion benutzen Sie die UP oder DOWN-Tasten, bis "Yes" angezeigt wird, und zum Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Zum Deaktivieren dieses Modus, wählen Sie "No" und drücken dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 10... - Seite 11 2. Das Gerät wird nun zurückgesetzt. Um das Untermenü für die Einstellung der OTIL (Standardeinstellung)-/Goboradeinstellung zu öffnen, betätigen Sie die ENTER-Taste für mindestens 3 Sekunden. In diesem Untermenü lassen sich die A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 11...
- Seite 12 2. Mit den UP- und DOWN-Tasten können Sie Ihre Einstellungen vornehmen; drücken Sie dann zur Bestätigung auf ENTER. Betätigen Sie die MENU-Taste eine Sekunde lang, um diesen Modus zu verlassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 12...
-
Seite 13: Betrieb
Controller für die Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Inno Spot Pro ist ein 14-Kanal DMX-Gerät. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 14 bis 15. -
Seite 14: Uc3-Steuerung
GOBO 5 SHAKE-EFFEKT 119 - 127 GOBO 6 SHAKE-EFFEKT 128 - 189 GOBORADROTATION LANGSAM - SCHNELL 190 - 193 ANHALTEN 194 - 255 GOBORADROTATION SCHNELL - LANGSAM A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 14... -
Seite 15: Photometrisches Diagramm
110 - 119 VERDUNKELUNG MIT GOBOWECHSEL 120 - 129 KEINE VERDUNKELUNG MIT GOBOWECHSEL 130 - 199 NICHTS VERDUNKELUNG/ZURÜCKSETZEN 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 NICHTS PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 15... -
Seite 16: Gobos Auswechseln
Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. Der Sicherungshalter besitzt ein eingebautes Fach für eine zusätzliche Sicherung. Vergewissern Sie sich, dass Sie nicht die zusätzliche Sicherung mit der aktiven Sicherung verwechseln. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 16... -
Seite 17: Reinigung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 17... -
Seite 18: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Spot Pro Bedienungsanleitung Seite 20...
