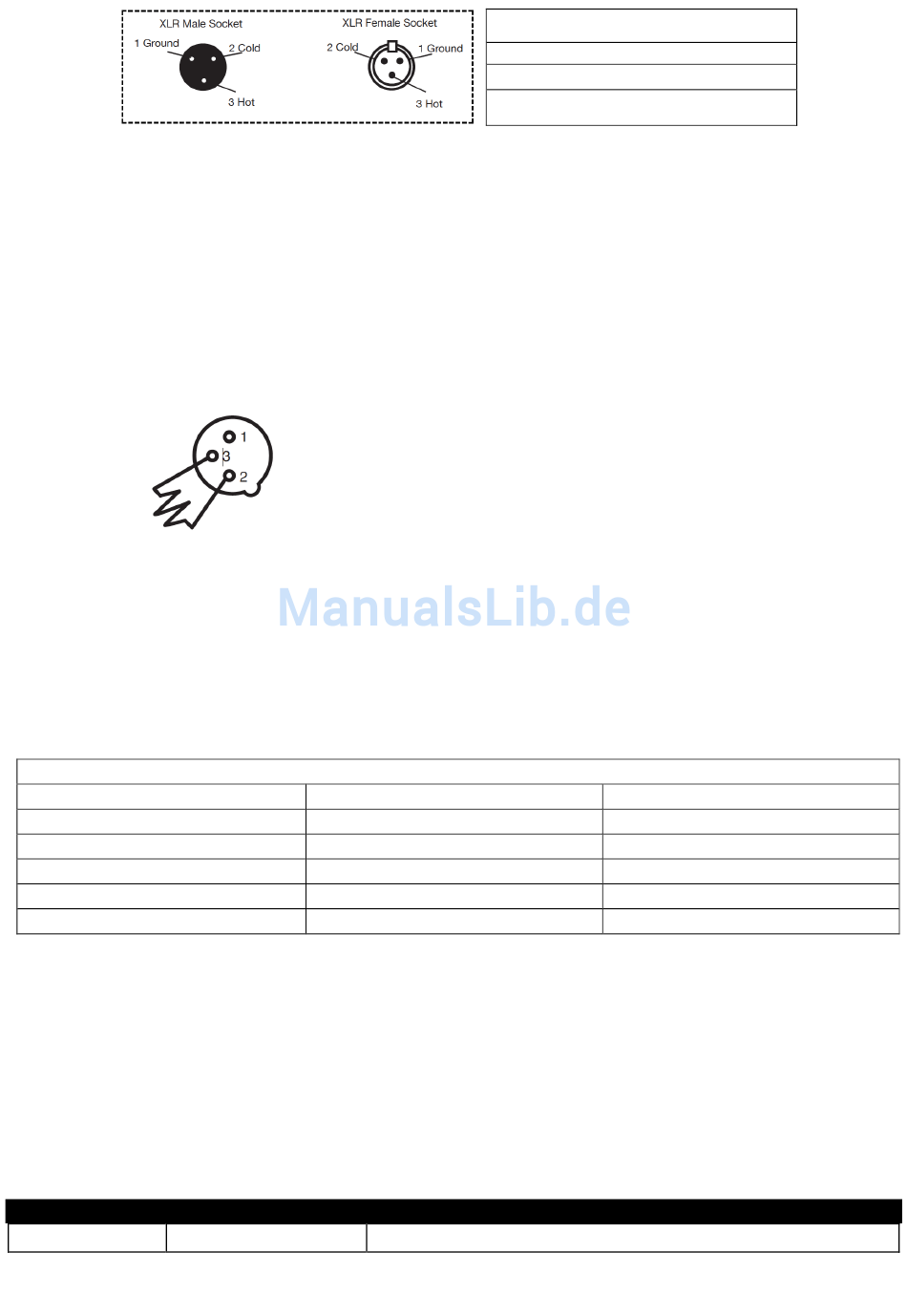

Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der
zwischen den Polen 2 und 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil
wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung
abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des
Auftretens von Störungen minimiert.
5-polige XLR DMX-Steckverbinder Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung angeschlossen
werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt
18-KANAL-MODUS
Kanal
A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Three Z Bedienungsanleitung Seite 9
Ein Abschluss reduziert Signalfehler und
vermeidet Probleme und Interferenzen
bei der Signalübertragung. Es empfiehlt
sich
immer,
Leitungsabschluss
Ohm, 1/4 W) zwischen Pol 2 (DMX-) und
Pol 3 (DMX+) des letzten Geräts zu
schalten.
Abbildung 4
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (Out)
Wert
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
einen
DMX-
(Widerstand
120
Pol 1
Pol 2
Pol 3
Funktion
5-poliger XLR, männlich (In)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
