SICHERHEITSHINWEISE (Fortsetzung)
• Die Kabel zur Stromversorgung sollten so gelegt werden, dass voraussichtlich nicht darauf getreten wird
oder Gegenstände auf ihnen abgestellt oder gegen sie gelehnt werden können, und schenken Sie besondere
Beachtung den Stellen, wo die Kabel aus dem Gerät austreten.
• Reinigung – Das Gerät muss genau nach den Angaben des Herstellers gereinigt werden. Weitere
Informationen über die Reinigung finden Sie auf Seite 17.
• Hitze – Das Gerät darf nicht in der Nähe von Wärmequellen, wie etwa Radiatoren, Wärmestrahler, Öfen,
Verstärker, usw. installiert werden, die Hitze erzeugen.
• Das Gerät sollte nur von qualifizierten Service-Technikern gewartet werden, wenn:
A. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind.
B. Das Gerät Regen oder Wasser ausgesetzt worden ist.
C. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung
erkennbar ist.
EINRICHTEN DES DMX
DMX-512: DMX steht für Digital Multiplex. Dies ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Contour kann über das DMX-512-
Protokoll angesteuert werden und verfügt über 3 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld
auf der Rückseite eingestellt. Der Contour benötigt einen standardmäßigen 3-poligen

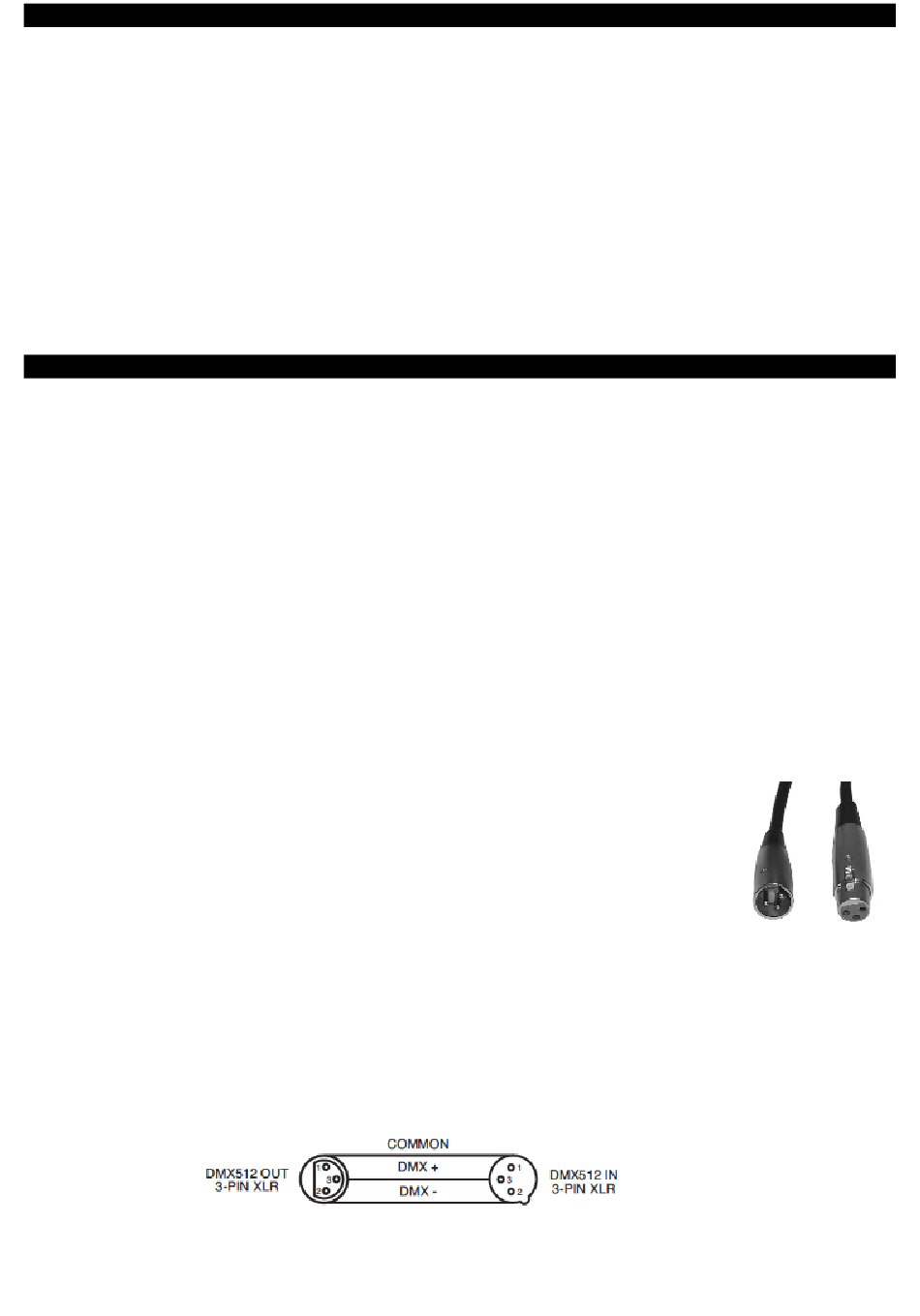

XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1); diese liegen den
mitgelieferten DMX-Kabeln bei. Wenn Sie eigene Kabel verwenden, sollten Sie
sichergehen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind (diese
Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie
Abbildung 1
geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die folgenden Abbildungen 2 und 3. Benutzen
Sie nicht die Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und
vermeiden Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 2
A.D.J. Supply Europe B.V. – www.adj.eu – Contour Bedienungsanleitung Seite 6
