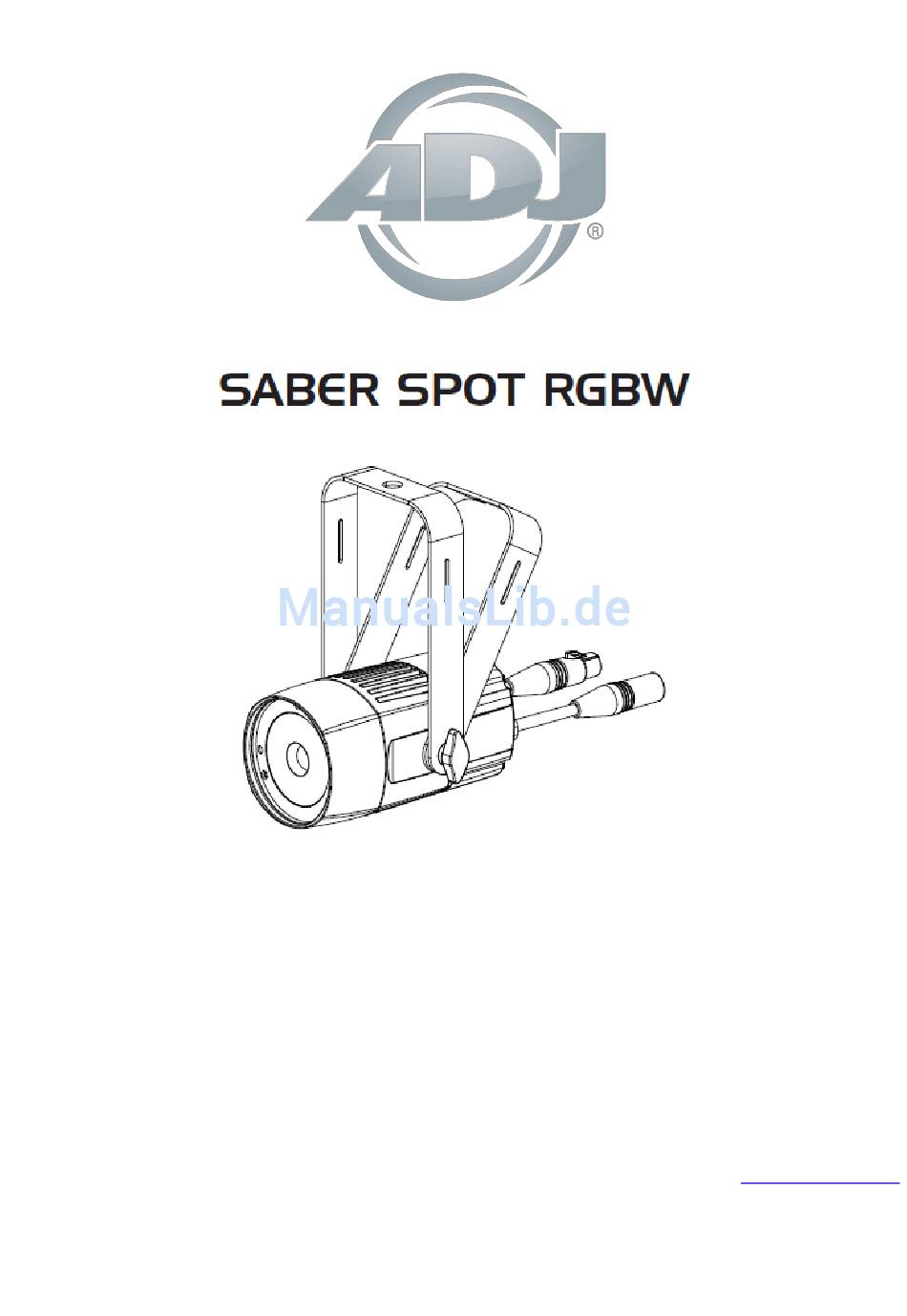

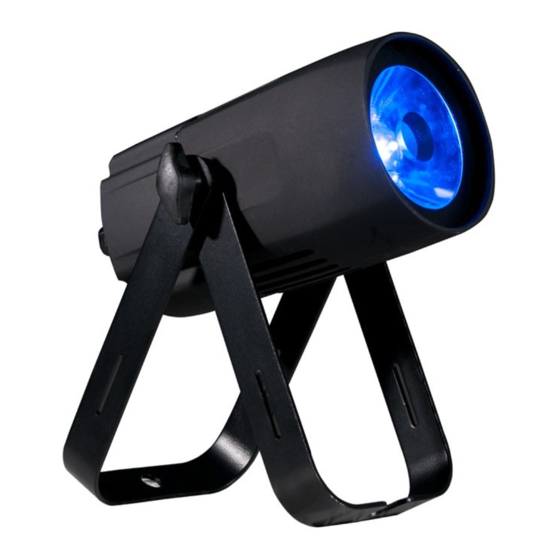

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 2/17...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................24 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................25 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................26 BEMERKUNGEN ..................................27 A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
OZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Saber Spot RGBW von ADJ Products, LLC, entschieden haben. Jeder Saber Spot RGBW wird gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTEN DES DMX Leistungsaufnahme: Der Saber Spot RGBW von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Saber Spot RGBW kann über das DMX-512-Protokoll angesteuert werden. Der Saber Spot RGBW verfügt über 12 DMX-Kanal- Modi. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts vergeben.
- Seite 7 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 7...
-
Seite 8: Systemmenü
- In diesem Modus können Sie einen Show-Modus ablaufen lassen. 1. Drücken Sie auf MENU, bis "LOOK" angezeigt wird; drücken Sie dann ENTER. 2. Drücken Sie zum Auswählen des gewünschten Modus auf UP oder DOWN. A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 8... - Seite 9 Benutzen Sie zum Einstellen des Wertes die UP und DOWN-Tasten. Sobald Sie die Einstellungen vorgenommen haben, drücken Sie auf ENTER. 4. Wiederholen Sie die Schritte 2 bis 3, bis Sie damit zufrieden sind. A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 9...
-
Seite 10: Betrieb
Steuerung der Farben, des Master-Dimmer und des Strobe verwenden. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Saber Spot RGBW verfügt über 12 DMX-Kanal-Modi. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 12 bis 18. -
Seite 11: Einrichten Von Master/Slave
5. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts. EINBAU DER FROST-LINSE Der Saber Spot RGBW Plus verfügt über 2 Frost-Filter. Bauen Sie den Filter vor der Linse ein und anschließend den beiliegenden Rückhaltering, um die Linse in Position zu halten. -
Seite 12: 3-Kanal-Modus
0 - 255 0% - 100% BLAU 0 - 255 0% - 100% WEISS 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 12... -
Seite 13: 6-Kanal-Modus
0 - 255 0% - 100% WEISS 0 - 255 0% - 100% MASTER-DIMMER 0 - 255 0% - 100% DIMMER, FEIN 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 13... -
Seite 14: 7-Kanal-Modus
LED-Anzeige EIN 192 - 223 ZUFALLS-STROBE LANGSAM-SCHNELL 224 - 255 LED-Anzeige EIN MASTER-DIMMER 0 - 255 0% - 100% DIMMER, FEIN 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 14... -
Seite 15: 8-Kanal-Modus
0 - 255 0% - 100% BLAU FEIN 0 - 255 0% - 100% WEISS 0 - 255 0% - 100% WEISS FEIN 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 15... -
Seite 16: 9-Kanal-Modus
SCHNELL - LANGSAM DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 16... -
Seite 17: 11-Kanal-Modus
SCHNELL - LANGSAM DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 17... -
Seite 18: 12-Kanal-Modus
SCHNELL - LANGSAM DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 18... -
Seite 19: Farbmakro-Tabelle
Anstieg Absenkung T (ms) T (ms) (ms) (ms) Standard Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 19... -
Seite 20: Cad-Zeichnung
CAD-ZEICHNUNG PHOTOMETRISCHES DIAGRAMM Abstrahlwinkel 4° Bildfeldwinkel 8° Intensität (Lux) Rote LEDs Grüne LEDs Blaue LEDs Weiße LEDs LEDs voll an Durchmesser (m) 4° Durchmesser (m) 8° A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 20... - Seite 21 PHOTOMETRISCHES DIAGRAMM (Fortsetzung) Abstrahlwinkel 10° (einseitig) Frost-Filter Intensität (Lux) Rote LEDs Grüne LEDs Blaue LEDs Weiße LEDs LEDs voll an Durchmesser (m) 10° A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 21...
- Seite 22 PHOTOMETRISCHES DIAGRAMM (Fortsetzung) Abstrahlwinkel 45° (doppelseitig) Frost-Filter Intensität (Lux) Rote LEDs Grüne LEDs Blaue LEDs Weiße LEDs LEDs voll an Durchmesser (m) 45° A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 22...
-
Seite 23: Stromzuführung Für Serienschaltung
Störungen zusammen mit jeweiligen Behebungsvorschlägen aufgeführt. Am Gerät tritt im RGBW-Dimmer-Modus kein Licht aus; 1. Stellen Sie sicher, dass der Stroboskop-Modus auf 255 eingestellt ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 23... -
Seite 24: Technische Daten
Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. Automatische Spannungserkennung: Das Gerät verfügt über ein automatisches Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 24... -
Seite 25: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 25... -
Seite 26: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 26... -
Seite 27: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 27... - Seite 28 BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Saber Spot RGBW Bedienungsanleitung Seite 28...
