Verwandte Anleitungen für ADJ FS600LED
Inhaltszusammenfassung für ADJ FS600LED

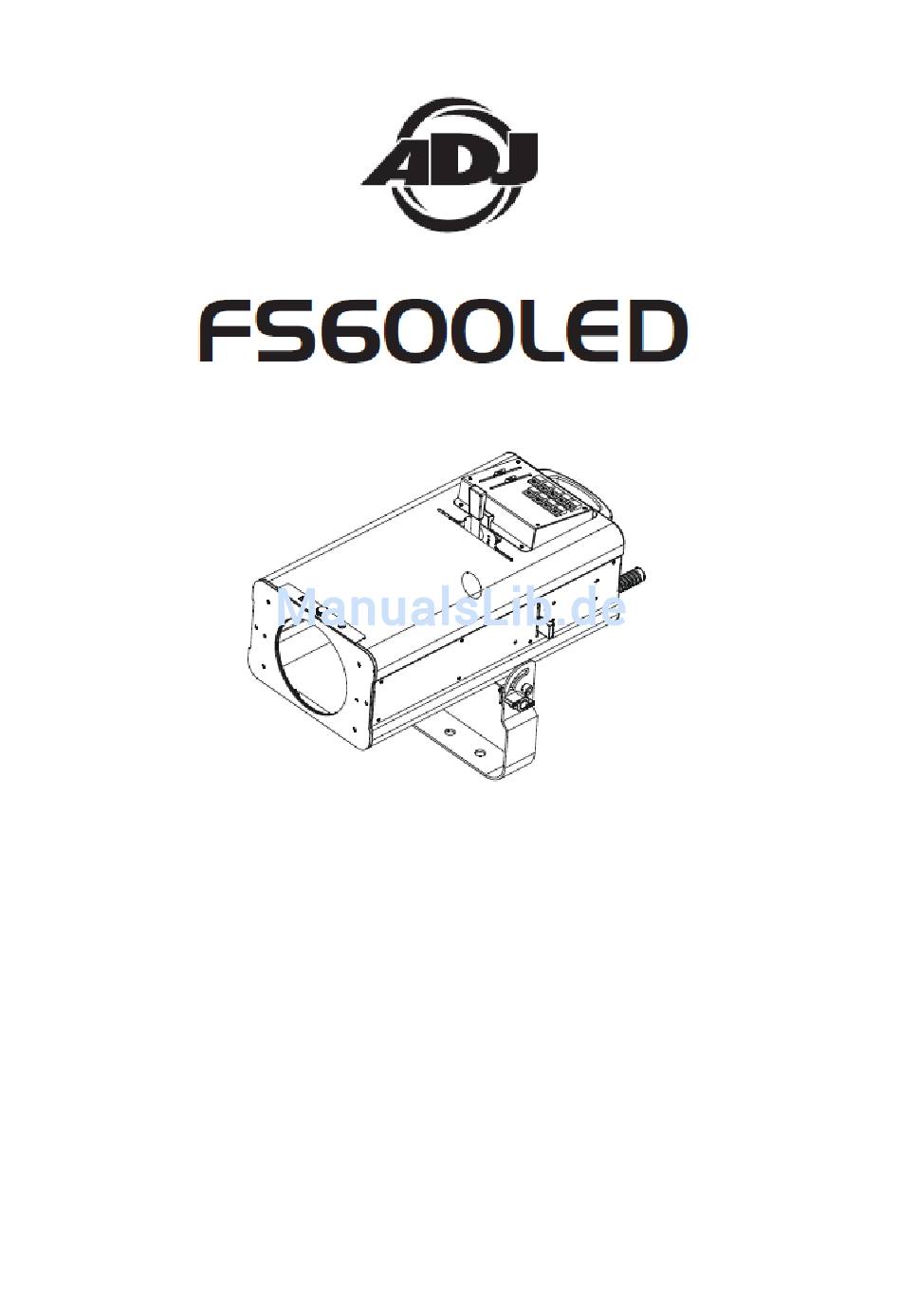

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG..................................... 3 ALLGEMEINE ANWEISUNGEN ..............................3 EIGENSCHAFTEN ..................................3 SICHERHEITSHINWEISE ................................3 EINRICHTUNG DES GERÄTS ..............................4 BETRIEBSANWEISUNG ................................5 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................6 STEUERUNGSEIGENSCHAFTEN ............................... 6 BEDIENFELD .................................... 7 AUSWECHSELN DER SICHERUNG ............................7 PHOTOMETRISCHES DIAGRAMM ............................7 INSTALLATION .................................. -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines FS600 LED von ADJ Products, LLC. entschieden haben. Jeder FS600 LED wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) • Die eingebauten Komponenten sind für den Kunden wartungsfrei. • Betreiben Sie dieses Gerät nie bei geöffnetem Gehäuse. • Schließen Sie dieses Gerät niemals an einen Dimmer an. • Achten Sie immer darauf, dass Sie das Gerät an einer Stelle montieren, an der genügend Lüftung gewährleistet ist. -
Seite 5: Betriebsanweisung
XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert. -
Seite 6: 3-Kanal-Modus - Dmx-Werte & Eigenschaften
BETRIEBSANWEISUNG (Fortsetzung) verfügt über 3 DMX-Kanäle. Werksseitig wurden diese Kanäle auf DMX Kanal 001 bis 003 eingestellt und können nicht verändert werden Für mehr Informationen über die einzelnen DMX-Eigenschaften, vergleichen Sie bitte die Seite 6. 1. Mit dieser Funktion können Sie jede einzelne Funktion der einzelnen Geräte über einen standardmäßigen DMX-512-Controller ansteuern. -
Seite 7: Bedienfeld
BEDIENFELD Funktionen: 1. Farbtasten – Wählen Sie aus sieben verschiedenen Farben plus Weiß aus. 2. Dimmer – Dieser Schieber verstellt die Ausgabeintensität. 3. Strobe – Dieser Schieber aktiviert und verstellt die Blitzfunktion. AUSWECHSELN DER SICHERUNG Die Sicherung befindet sich auf der Rückseite des Geräts über dem Netzkabel. Trennen Sie das Gerät von der Stromversorgung. -
Seite 8: Reinigung
REINIGUNG Aufgrund von durch Nebel, Rauch und Staub verursachte Ablagerungen auf den Optiken, sollten die inneren und äußeren Linsen regelmäßig gereinigt werden, um eine optimale Lichtleistung zu gewährleisten. 1. Benutzen Sie zum Abwischen der Gehäuseaußenseite einen handelsüblichen Glasreiniger und weiche Stofftücher. -
Seite 9: Technische Daten
TECHNISCHE DATEN Modell: FS600 LED Stromversorgung: 100 V ~ 240 V/50~60 Hz LEDs: 1 x 60-W-LED Abstrahlwinkel: 18 - 26 Grad Arbeitsposition: Jede sichere geschützte Leistungsaufnahme: Position Sicherung: 80 W Gewicht: Abmessungen: 18 lbs./ 7,8 kg 11,5”(L) x 19,25”(B) x 14,75”(H) Farben: 290 x 484 x 370 mm DMX-Kanäle:... -
Seite 10: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 11: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. - Seite 12 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – FS 600 LED Bedienungsanleitung Seite 12...
