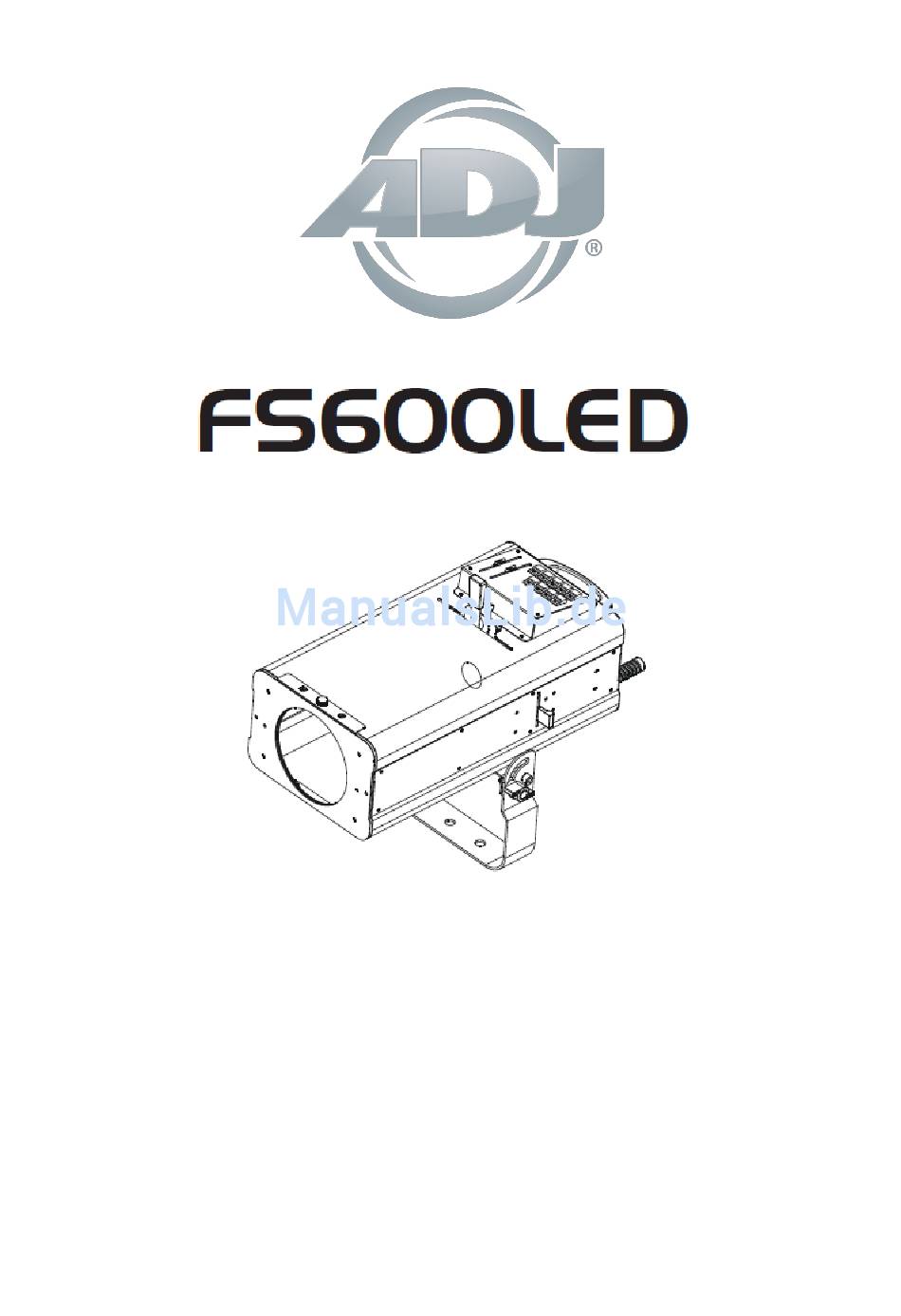

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu Überarbeitet: 4/15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG..................................... 3 ALLGEMEINE ANWEISUNGEN ..............................3 EIGENSCHAFTEN ..................................3 SICHERHEITSHINWEISE ................................4 EINRICHTUNG DES GERÄTS ..............................5 BETRIEBSANWEISUNG ................................6 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................7 STEUERUNGSEIGENSCHAFTEN ............................... 7 BEDIENFELD .................................... 8 AUSWECHSELN DER SICHERUNG ............................8 GOBO-HALTER ..................................8 PHOTOMETRISCHES DIAGRAMM ............................ -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines FS600 LED von ADJ Products, LLC. entschieden haben. Jeder FS600 LED wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Prüfen Sie den Karton sorgfältig auf Beschädigungen, die beim Versand aufgetreten sein könnten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. • Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen. •... -
Seite 5: Einrichtung Des Geräts
Protokoll angesteuert werden. Der FS600 LED verfügt über 3 DMX-Kanäle. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des FS600 LED eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3- poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. -
Seite 6: Betriebsanweisung
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Geräts der Serienschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert. -
Seite 7: 3-Kanal-Modus - Dmx-Werte & Eigenschaften
3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion MASTER-DIMMER 0 - 255 0% - 100% FARBE 0 - 31 WEISS 32 - 63 64 - 95 GELB 96 - 127 BLAU 128 - 159 GRÜN 160 - 191 ORANGE 192 - 223 224 - 255 WARMWEISS STROBE... -
Seite 8: Bedienfeld
BEDIENFELD Funktionen: 1. Farbtasten – Wählen Sie aus sieben verschiedenen Farben plus Weiß aus. 2. Dimmer – Dieser Schieber verstellt die Ausgabeintensität. 3. Strobe – Dieser Schieber aktiviert und verstellt die Blitzfunktion. AUSWECHSELN DER SICHERUNG Die Sicherung befindet sich auf der Rückseite des Geräts über dem Netzkabel. Trennen Sie das Gerät von der Stromversorgung. -
Seite 9: Installation
Geräten kann auch der Pol 2 „heiß“ sein). Vergewissern Sie sich außerdem, dass alle Kabel an die richtigen Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. TECHNISCHE DATEN Modell: FS600 LED Stromversorgung: 100 V ~ 240 V/50~60 Hz LEDs:... -
Seite 10: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie. Sie verbietet unter anderem den Einsatz von sechs Stoffen: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE). -
Seite 11: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE-Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar mit dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. - Seite 12 ADJ Products, LLC 6122 S. Eastern Ave. Los Angeles, CA 90040 USA Tel: 323-582-2650 / Fax: 323-725-6100 Web: www.adj.com / E-mail: info@americandj.com Suivez-nous sur: A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade facebook.com/americandj The Netherlands twitter.com/americandj Tel : +31 45 546 85 00 / Fax : +31 45 546 85 99 youtube.com/americandj...
