Art der Sondenmontage

• Sonden werden mit Flanschen ab DN40 oder hygenischen Prozessanschluss montiert.
• Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN 50/2" haben. Als Prozessan-
schluss ist der entsprechende Flansch zu verwenden.
• Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes pas-
send zur Stutzenhöhe.
• Bei der Montage des FMP 41 C mittels Flansch, Federelemente (z.B. Tellerfedern) unter die
Flanschschrauben legen, um die Verformung des PTFE auszugleichen, oder von Zeit zu Zeit die
Flanschschrauben nachziehen.
Beim Einbau des FMP 41C im Universaladapter ("Einschweissmuffe für Universaladapter"
s. Seite 79) ist die Überwurfmutter mit einem Drehmoment von 5 bis max. 10 Nm fest zu drehen.
Sondenlänge
• Der Messbereich ist in erster Linie von der Sondenlänge abhängig.

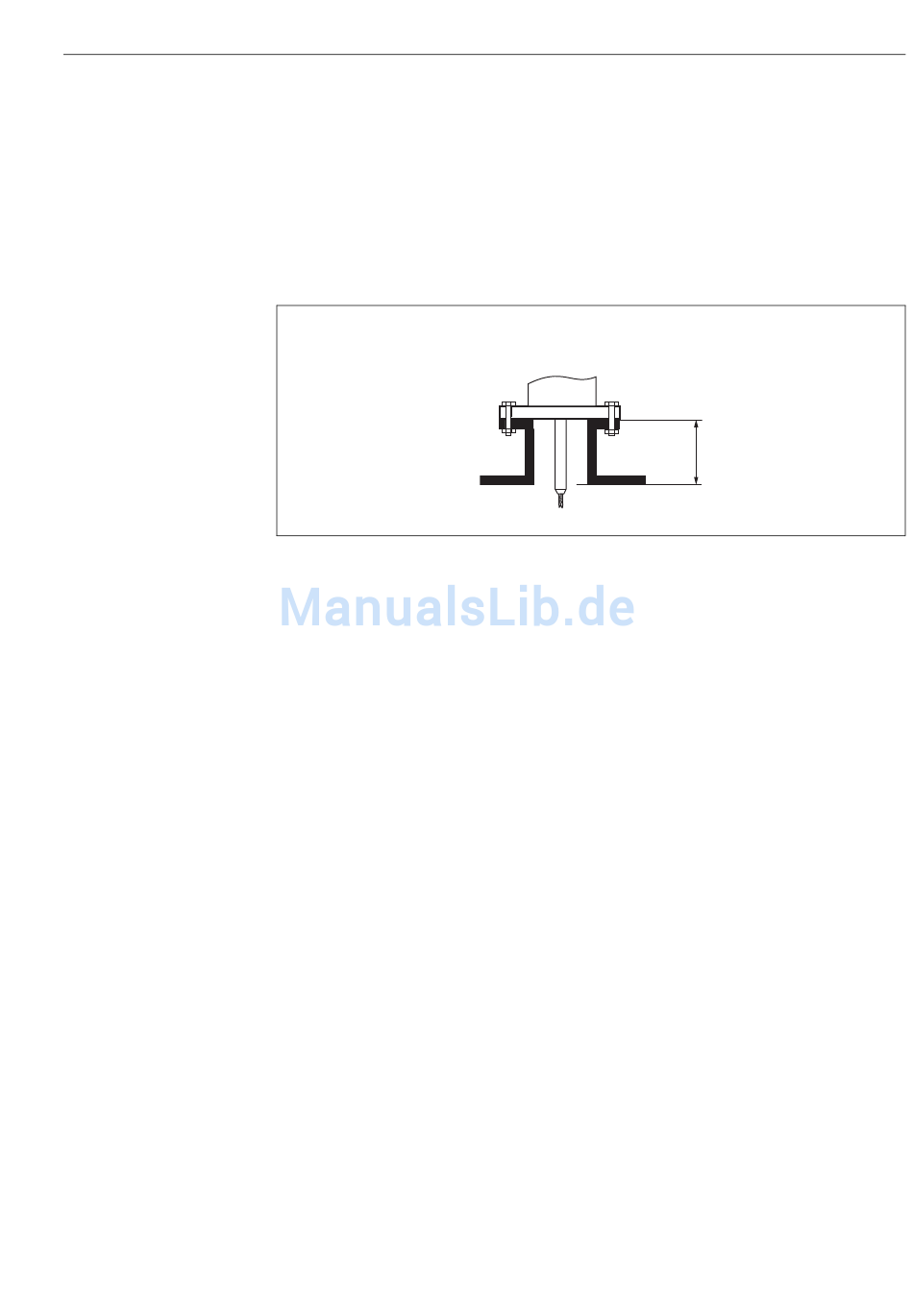

Einbau in Stutzen
≤ 450 mm
Montage
