Bedienungsanleitung CP 551/COM 551

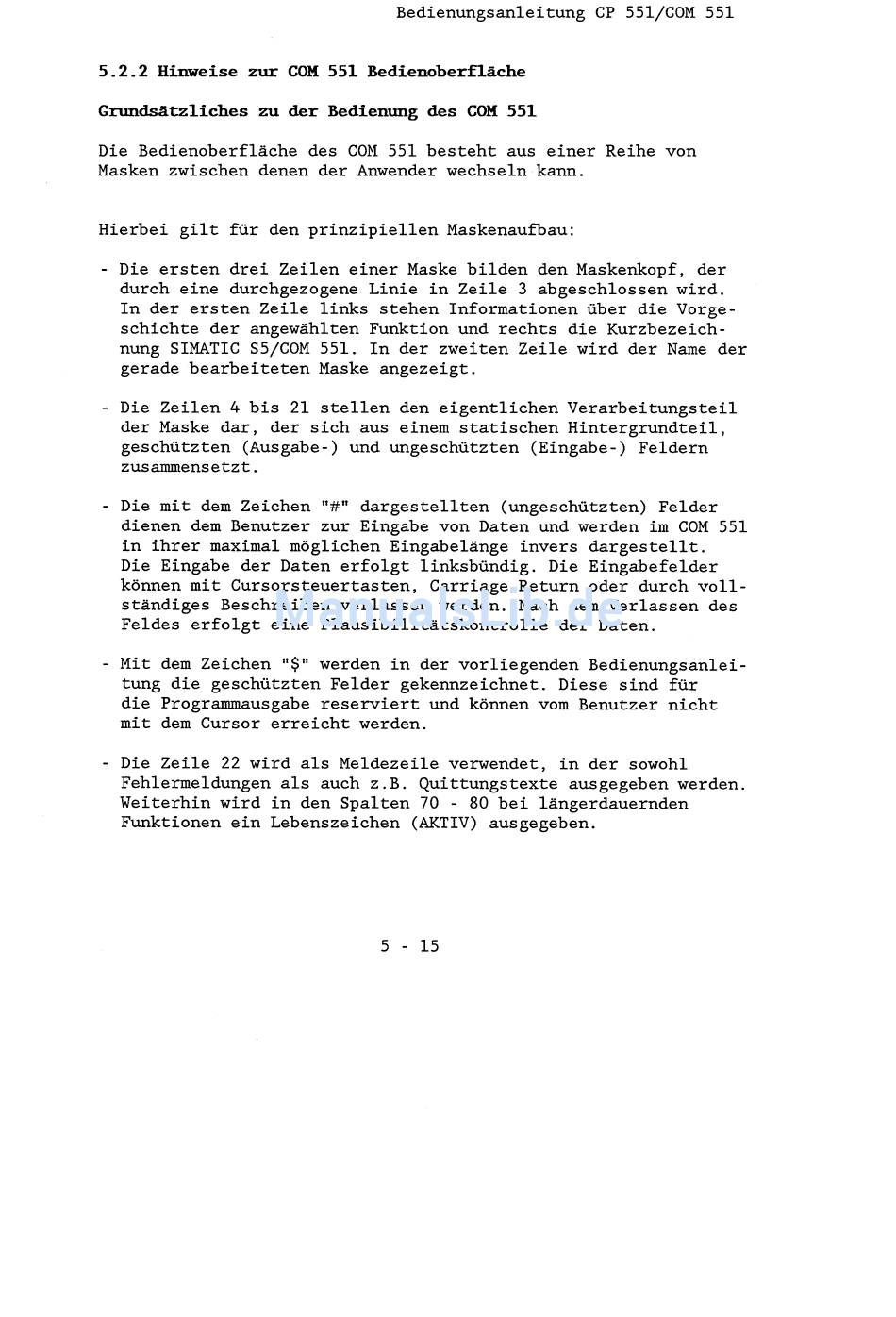

5.2.2 Hinweise zur COM 551 Bedienoberfläche
Grundsätzliches zu der Bedienung des COM 551
Die Bedienoberfläche des COM 551 besteht aus einer Reihe von
Masken zwischen denen der Anwender wechseln kann.
Hierbei gilt für den prinzipiellen Maskenaufbau:
-
Die ersten drei Zeilen einer Maske bilden den Maskenkopf, der
durch eine durchgezogene Linie in Zeile 3 abgeschlossen wird.
In der ersten Zeile links stehen Informationen über die Vorge-
schichte der angewählten Funktion und rechts die Kurzbezeich-
nung SIMATIC S5/COM 551. In der zweiten Zeile wird der Name der
gerade bearbeiteten Maske angezeigt.
-
Die Zeilen
4
bis 21 stellen den eigentlichen Verarbeitungsteil
der Maske dar, der sich aus einem statischen Hintergrundteil,
geschützten (Ausgabe-) und ungeschützten (Eingabe-) Feldern
zusammensetzt.
-
Die mit dem Zeichen
"#"
dargestellten (ungeschützten) Felder
dienen dem Benutzer zur Eingabe von Daten und werden im COM 551
in ihrer maximal möglichen Eingabelänge invers dargestellt.
Die Eingabe der Daten erfolgt linksbündig. Die Eingabefelder
können mit Cursorsteuertasten, Carriage Return oder durch voll-
ständiges Beschreiben verlassen werden. Nach dem Verlassen des
Feldes erfolgt eine Plausibilitätskontrolle der Daten.
-
Mit dem Zeichen " $ " werden in der vorliegenden Bedienungsanlei-
tung die geschützten Felder gekennzeichnet. Diese sind für
die Programmausgabe reserviert und können vom Benutzer nicht
mit dem Cursor erreicht werden.
-
Die Zeile 22 wird als Meldezeile verwendet, in der sowohl
Fehlermeldungen als auch z.B. Quittungstexte ausgegeben werden.
Weiterhin wird in den Spalten 70
-
80 bei längerdauernden
Funktionen ein Lebenszeichen (AKTIV) ausgegeben.
