SMARTair plus. SMARTair plus mobile.

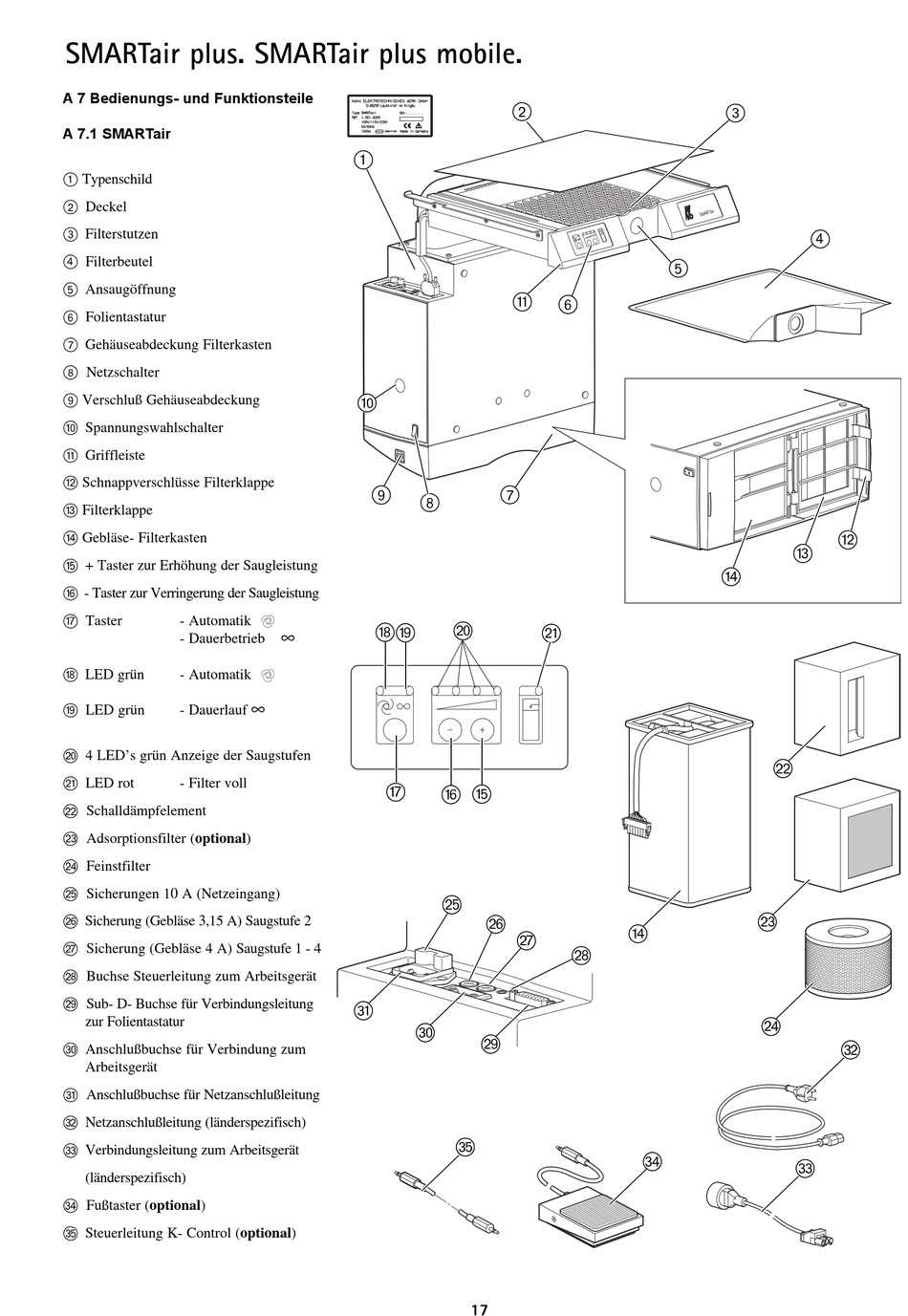

A 7 Bedienungs- und Funktionsteile
A 7.1 SMARTair
1 Typenschild
2 Deckel
3 Filterstutzen
4 Filterbeutel
5 Ansaugöffnung
6 Folientastatur
7 Gehäuseabdeckung Filterkasten
8 Netzschalter
9 Verschluß Gehäuseabdeckung
0 Spannungswahlschalter
q Griffleiste
w Schnappverschlüsse Filterklappe
e Filterklappe
r Gebläse- Filterkasten
t + Taster zur Erhöhung der Saugleistung
z - Taster zur Verringerung der Saugleistung
u Taster
- Automatik
- Dauerbetrieb
i LED grün
- Automatik
o LED grün
- Dauerlauf
p 4 LED's grün Anzeige der Saugstufen
a LED rot
- Filter voll
s Schalldämpfelement
d Adsorptionsfilter (optional)
f Feinstfilter
g Sicherungen 10 A (Netzeingang)
h Sicherung (Gebläse 3,15 A) Saugstufe 2
j Sicherung (Gebläse 4 A) Saugstufe 1 - 4
k Buchse Steuerleitung zum Arbeitsgerät
l Sub- D- Buchse für Verbindungsleitung
zur Folientastatur
ö Anschlußbuchse für Verbindung zum
Arbeitsgerät
y Anschlußbuchse für Netzanschlußleitung
x Netzanschlußleitung (länderspezifisch)
c Verbindungsleitung zum Arbeitsgerät
(länderspezifisch)
v Fußtaster (optional)
b Steuerleitung K- Control (optional)
1
0
9
8
i
o
∞
∞
u
y
ö
2
q
6
7
p
a
z t
g
h
j
k
l
b
17
3
5
e
r
s
d
r
f
v
c
4
w
x
