Einstellvorrichtungen des hinteren
Federbeins
Das hintere Federbein ist mit außen liegenden
Einstellvorrichtungen ausgestattet, die eine
Anpassung des Motorrad-Setups an die jeweiligen
Belastungsbedingungen ermöglichen. Der Knauf (1)
am Ausdehnungsbehälter reguliert die hydraulische
Dämpfung in der Druckstufe.
Der Knauf (3) an der oberen Befestigung des
Federbeins am Motor reguliert die hydraulische
Dämpfung in der Zugstufe (Rückzug).
Durch Drehen des Knaufs (1) im Uhrzeigersinn wird
die Dämpfung erhöht, andersherum gemindert.
Durch Drehen des Knaufs (3) gegen den
Uhrzeigersinn wird die Dämpfung erhöht,
andersherum gemindert.
Die beiden Nutmuttern (2) am unteren Teil des
Federbeins regulieren die Vorspannung der außen
liegenden Feder.
Zur Änderung der Federvorspannung die untere
Klemmnutmutter lockern. Durch EIN- oder
AUSSCHRAUBEN der oberen Nutmutter wird die
Federvorspannung ERHÖHT oder GEMINDERT.
Nach Einstellung der gewünschten Vorspannung die
untere Klemmnutmutter erneut anziehen.
212
MONSTER 1200 S
MONSTER 1200 S
S
H
2
1
H
S

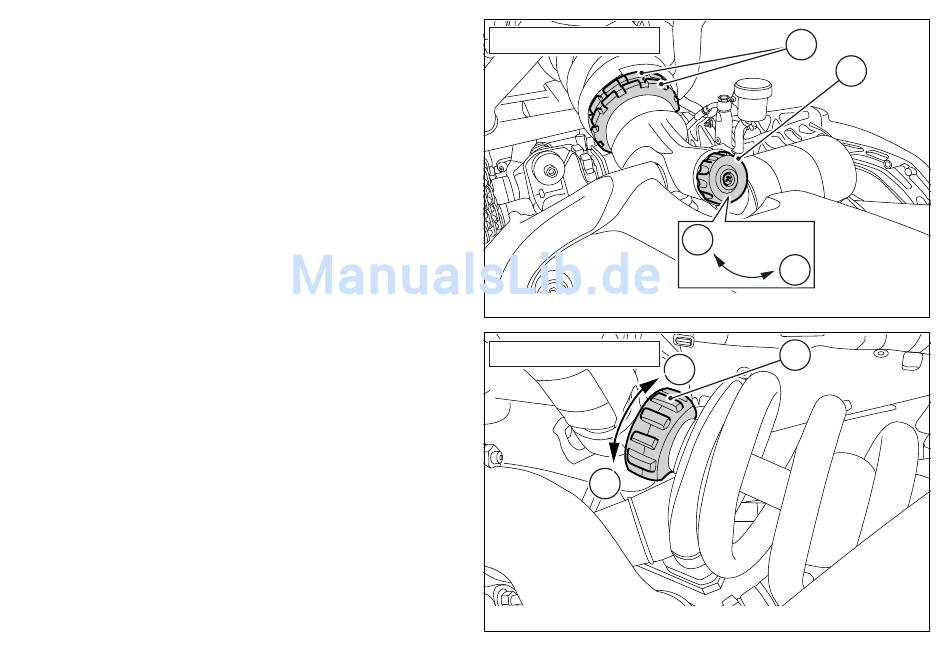

Abb. 132
