Einstellvorrichtungen der Vorderradgabel

Die Vorderradgabel des Motorrads kann sowohl in
der Zugstufe (Rückzug) und der Druckstufe der
Holme als auch in der Federvorspannung reguliert
werden.
Die Federvorspannung ist an beiden Gabelholmen
einstellbar, während die Druckstufe am linken Holm
und die Zugstufe am rechten Holm eingestellt
werden können.
Die Einstellung erfolgt über die außen liegenden
Einstellschrauben:
1) zur Änderung der hydraulischen Dämpfung in der
Zugstufe;
2) zur Änderung der Vorspannung der
innenliegenden Federn;
3) zur Änderung der hydraulischen Dämpfung in der
Druckstufe.
Das Motorrad in stabiler Position auf dem
Seitenständer ausrichten. Die Einstellschraube (1)
am Scheitel des rechten Gabelholms mit dem speziell
dafür vorgesehenen Schraubendreher drehen und so
die hydraulische Dämpfung in der Zugstufe ändern.
Die Einstellschraube (3) am Scheitel des linken
Gabelholms mit einem Schraubendreher drehen und
208
MONSTER 1200 S
3
2
so die hydraulische Dämpfung in der Druckstufe
ändern. Während dem Drehen der Einstellschrauben
(1) und (3) kommt es zu Einrastungen, von denen jede
einer Dämpfungseinstellung entspricht.
Wird die Einstellschraube vollständig, bis zum
Feststellen, eingeschraubt, erhält man die Position
„0", die der maximalen Dämpfung entspricht.
Von dieser Position ausgehend, können die einzelnen
Klicks, die den Positionen „1", „2", usw.
entsprechen, beim Drehen gegen den Uhrzeigersinn
gezählt werden.
1
2

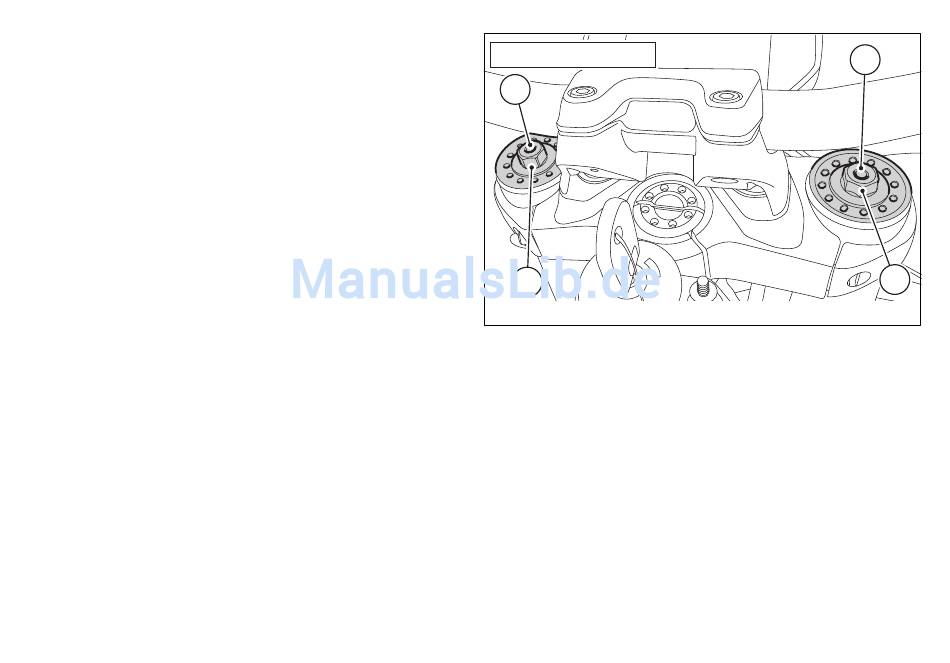

Abb. 130
