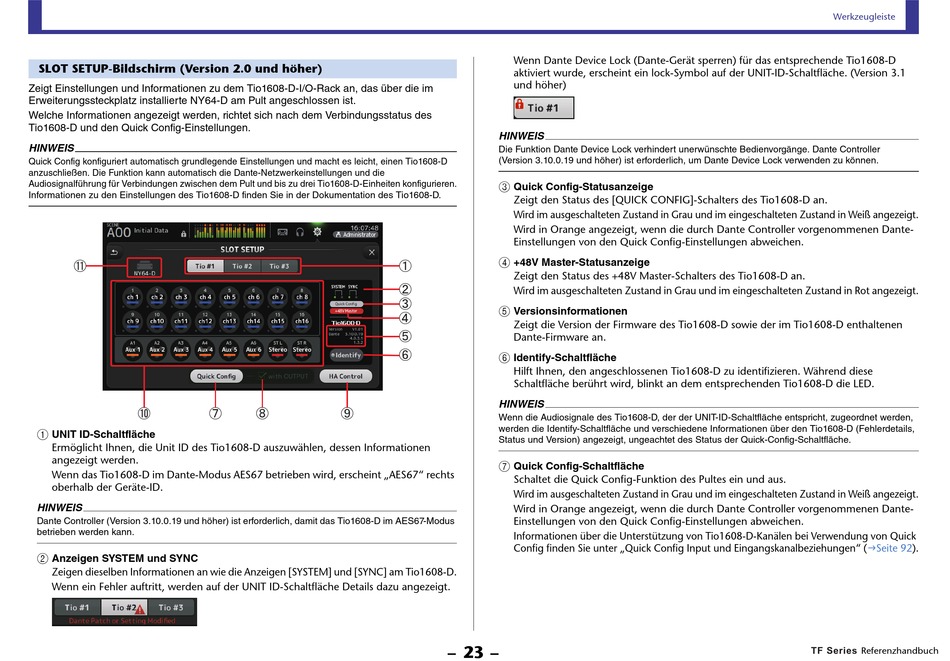

SLOT SETUP-Bildschirm (Version 2.0 und höher)
Zeigt Einstellungen und Informationen zu dem Tio1608-D-I/O-Rack an, das über die im
Erweiterungssteckplatz installierte NY64-D am Pult angeschlossen ist.
Welche Informationen angezeigt werden, richtet sich nach dem Verbindungsstatus des
Tio1608-D und den Quick Config-Einstellungen.
HINWEIS
Quick Config konfiguriert automatisch grundlegende Einstellungen und macht es leicht, einen Tio1608-D
anzuschließen. Die Funktion kann automatisch die Dante-Netzwerkeinstellungen und die
Audiosignalführung für Verbindungen zwischen dem Pult und bis zu drei Tio1608-D-Einheiten konfigurieren.
Informationen zu den Einstellungen des Tio1608-D finden Sie in der Dokumentation des Tio1608-D.
1
UNIT ID-Schaltfläche
Ermöglicht Ihnen, die Unit ID des Tio1608-D auszuwählen, dessen Informationen
angezeigt werden.
Wenn das Tio1608-D im Dante-Modus AES67 betrieben wird, erscheint „AES67" rechts
oberhalb der Geräte-ID.
HINWEIS
Dante Controller (Version 3.10.0.19 und höher) ist erforderlich, damit das Tio1608-D im AES67-Modus
betrieben werden kann.
2
Anzeigen SYSTEM und SYNC
Zeigen dieselben Informationen an wie die Anzeigen [SYSTEM] und [SYNC] am Tio1608-D.
Wenn ein Fehler auftritt, werden auf der UNIT ID-Schaltfläche Details dazu angezeigt.
Wenn Dante Device Lock (Dante-Gerät sperren) für das entsprechende Tio1608-D
aktiviert wurde, erscheint ein lock-Symbol auf der UNIT-ID-Schaltfläche. (Version 3.1
und höher)
HINWEIS
Die Funktion Dante Device Lock verhindert unerwünschte Bedienvorgänge. Dante Controller
(Version 3.10.0.19 und höher) ist erforderlich, um Dante Device Lock verwenden zu können.
3
Quick Config-Statusanzeige
Zeigt den Status des [QUICK CONFIG]-Schalters des Tio1608-D an.
Wird im ausgeschalteten Zustand in Grau und im eingeschalteten Zustand in Weiß angezeigt.
Wird in Orange angezeigt, wenn die durch Dante Controller vorgenommenen Dante-
Einstellungen von den Quick Config-Einstellungen abweichen.
4
+48V Master-Statusanzeige
Zeigt den Status des +48V Master-Schalters des Tio1608-D an.
Wird im ausgeschalteten Zustand in Grau und im eingeschalteten Zustand in Rot angezeigt.
5
Versionsinformationen
Zeigt die Version der Firmware des Tio1608-D sowie der im Tio1608-D enthaltenen
Dante-Firmware an.
6
Identify-Schaltfläche
Hilft Ihnen, den angeschlossenen Tio1608-D zu identifizieren. Während diese
Schaltfläche berührt wird, blinkt an dem entsprechenden Tio1608-D die LED.
HINWEIS
Wenn die Audiosignale des Tio1608-D, der der UNIT-ID-Schaltfläche entspricht, zugeordnet werden,
werden die Identify-Schaltfläche und verschiedene Informationen über den Tio1608-D (Fehlerdetails,
Status und Version) angezeigt, ungeachtet des Status der Quick-Config-Schaltfläche.
7
Quick Config-Schaltfläche
Schaltet die Quick Config-Funktion des Pultes ein und aus.
Wird im ausgeschalteten Zustand in Grau und im eingeschalteten Zustand in Weiß angezeigt.
Wird in Orange angezeigt, wenn die durch Dante Controller vorgenommenen Dante-
Einstellungen von den Quick Config-Einstellungen abweichen.
Informationen über die Unterstützung von Tio1608-D-Kanälen bei Verwendung von Quick
Config finden Sie unter „Quick Config Input und Eingangskanalbeziehungen"
- 23 -
Werkzeugleiste
(Seite 92).
