DIGITAL MIXING CONSOLE
TF StageMix V3 Bedienungsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha TF1

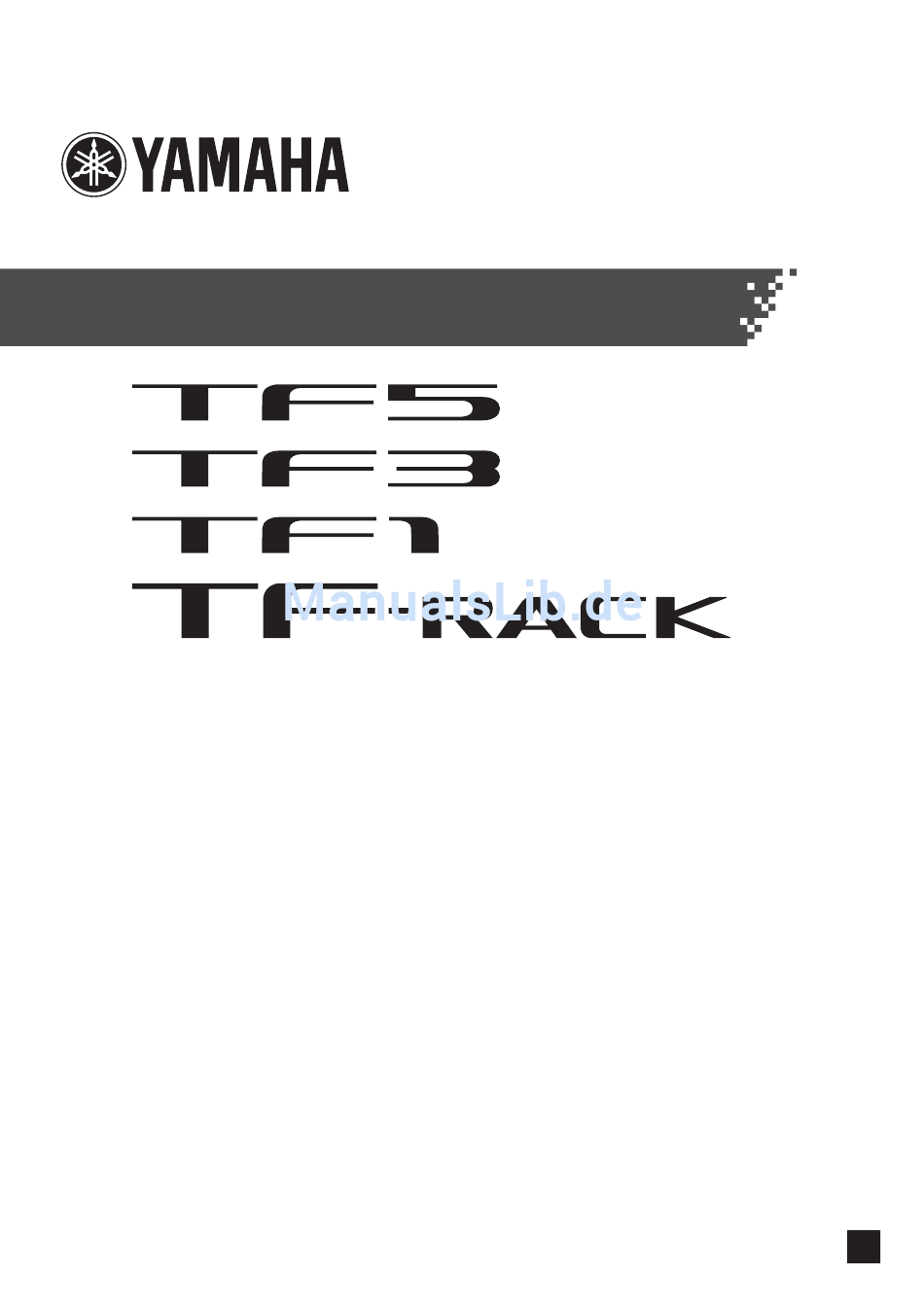

  • Seite 1 DIGITAL MIXING CONSOLE TF StageMix V3 Bedienungsanleitung...
  • Seite 2: Einleitung

    Vielen Dank, dass Sie die TF-StageMix-App für (im Folgenden als „StageMix“ bezeichnet) für iPads heruntergeladen haben. StageMix ermöglicht Ihnen, mit Ihrem iPad kabellos die Parameter Ihres TF-Mischpultes von Yamaha zu steuern. StageMix gibt dem Tontechniker die Freiheit, Parameter des TF-Pultes von der Bühne aus zu steuern und sich gleichzeitig die Ergebnisse aus dem Blickwinkel der Musiker anzuhören.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung ......................Hinweis ................................Informationen zur Systemkompatibilität ............Wireless-Einstellungen ..................Vorbereitung ..................... Die Netzwerkeinstellungen des Pultes konfigurieren ..................Die iPad-Netzwerkeinstellungen konfigurieren ....................StageMix-Einstellungen ..........................Bildschirmbereiche.................... HOME-Bildschirm ............................SCENE-Bildschirm ............................INPUT-Bildschirm............................EQ-Bildschirm............................... GATE-Bildschirm ............................COMP-Bildschirm ............................GEQ-Bildschirm ............................DELAY-Bildschirm ............................FX-Bildschirm (FX1/2, InsFX1-6) ........................
  • Seite 4: Informationen Zur Systemkompatibilität

    • Apple iPad 2 und höher • iOS 7.0-9.x • Yamaha TF Series Digital Mixing Console V2.0 und höher • Wireless Access Point (kompatibel mit 802.11g, 2,4GHz, empfohlen wird 802.11n, 5 GHz) • CAT5-Ethernetkabel (zum Verbinden des Pultes mit dem Wireless Access Point)
  • Seite 5: Wireless-Einstellungen

    Wireless-Einstellungen Wireless-Einstellungen Konfigurieren Sie Ihren Wireless Access Point und ziehen Sie ggf. seine Bedienungsanleitung hinzu. Ihr Wireless Access Point sollte keine besonderen Einstellungen zur Verwendung von StageMix erfordern, aber zur zusätzlichen Sicherheit empfehlen wir, ihn so zu konfigurieren, dass für kabellose Verbindungen ein Passwort benötigt wird. Im Folgenden sind kurz die erforderlichen Schritte zur Konfiguration Ihres Wireless Access Points beschrieben.
  • Seite 6: Vorbereitung

    Vorbereitung Vorbereitung Die Netzwerkeinstellungen des Pultes konfigurieren 1. Verwenden Sie ein CAT5-Ethernetkabel, um das Pult mit dem Wireless Access Point zu verbinden. Bei älteren Access Points, die Auto MDI-X nicht unterstützen, muss das Pult mit einem Crossover-Kabel angeschlossen werden. Bei Access Points, die Auto MDI-X unterstützen (dies tun heute die meisten), können Sie entweder ein normales oder ein Crossover-Kabel verwenden.
  • Seite 7: Die Ipad-Netzwerkeinstellungen Manuell Konfigurieren

    Vorbereitung Die iPad-Netzwerkeinstellungen manuell konfigurieren Operation 1. Öffnen Sie auf dem iPad den Bildschirm [Settings]. 2. Tippen Sie auf [Wi-Fi] und wählen Sie dann den Netzwerknamen (SSID) Ihres Wireless Access Points aus. 3. Tippen Sie auf die blaue Markierung rechts neben dem aktuellen Netzwerk, um Einzelheiten zur Netzwerkverbindung anzuzeigen.
  • Seite 8: Stagemix-Einstellungen

    Vorbereitung StageMix-Einstellungen Starten Sie StageMix. Der SELECT-MIXER-Bildschirm wird angezeigt. In diesem Bildschirm stehen die folgenden Elemente zur Verfügung. • OFFLINE: ermöglicht Ihnen, sich eine Demo der Funktionen und der Benutzeroberfläche von StageMix anzusehen. • CONNECT: ermöglicht Ihnen, ein am selben Netzwerk angeschlossenes TF-Pult auszuwählen und eine Verbindung zu ihm herzustellen.
  • Seite 9: Bildschirmbereiche

    Bildschirmbereiche Bildschirmbereiche HOME-Bildschirm Der HOME-Bildschirm ist der Hauptbildschirm von StageMix. Er wird bei jedem Starten von StageMix angezeigt. Sie können zu diesem Bildschirm zurückkehren, indem Sie in der TOOLBAR-Leiste auf [HOME] tippen. METER-Bereich Detailbereich Kanalzugübersicht TOOLBAR-Bereich METER-Bereich Zeigt den Ein- und Ausgangspegel und die Fader-Pegel an. Im SENDS-ON-FADER-Modus werden die Send-Pegel angezeigt. 1 ONLINE-Schaltfläche Zeigt den SELECT-MIXER-Bildschirm (Seite...
  • Seite 10 Bildschirmbereiche SELECT-MIXER-Bildschirm 1 Netzwerk-Umschaltschaltfläche Schaltet die Netzwerkverbindung zwischen kabellos und kabelgebunden um. Zur Verwendung einer Kabelverbindung wird ein Lightning auf USB 3 Kamera-Adapter benötigt. Im Offline-Zustand können Sie zwischen kabelloser und Kabelverbindung umschalten; im Online-Zustand ist dies nicht möglich. HINWEIS Dieses Element wird nicht auf Geräten mit älteren iOS-Versionen als 9.3 angezeigt.
  • Seite 11 Bildschirmbereiche UTILITY-Bildschirm 1 MUTE INPUT-Schaltfläche Ermöglicht Ihnen, alle Kanäle gleichzeitig stummzuschalten. Diese Schaltfläche leuchtet rot, wenn sie eingeschaltet ist. 2 MUTE FX-Schaltfläche Ermöglicht Ihnen, alle Effekte gleichzeitig stummzuschalten. Diese Schaltfläche leuchtet rot, wenn sie eingeschaltet ist. 3 Custom-Fader-EDIT-Schaltfläche Zeigt den CUSTOM-FADER-BANK-Bildschirm an. (Seite - 11 - TF StageMix...
  • Seite 12: Custom-Fader-Bank

    Bildschirmbereiche CUSTOM-FADER-BANK-Bildschirm 1 Fader-Schaltflächen Ermöglichen Ihnen, den zu konfigurierenden Fader auszuwählen. 2 Kanalschaltflächen Legen fest, welcher Kanal dem für 1 ausgewählten Fader zugewiesen wird. Wenn Sie einen Kanal ausgewählt haben, der bereits zugewiesen ist, wird die Zuweisung aufgehoben. Wenn Sie None auswählen, wird der Kanal keinem Fader zugewiesen.
  • Seite 13: Setup-Bildschirm

    Bildschirmbereiche SETUP-Bildschirm Ermöglicht Ihnen, die StageMix-App zu konfigurieren. Der SETUP-Bildschirm ist in die Bildschirme PREFERENCE, LICENSE und ABOUT unterteilt. Sie können zwischen den Bildschirmen wechseln, indem Sie am unteren Rand des SETUP-Bildschirms auf den Namen des gewünschten Bildschirms tippen. PREFERENCE-Bildschirm GENERAL-Bereich 1 Fader/Pan Delay Ermöglicht Ihnen, die Dauer der Verzögerung zwischen der Betätigung eines Bedienelements und der Anwendung der...
  • Seite 14 Bildschirmbereiche 9 INPUT select Wenn dieses Element eingeschaltet ist, erscheint eine Bestätigungsaufforderung, wenn Sie die Eingangsquelle im INPUT- Bildschirm umschalten. CH-SELECT-Bereich 0 StageMix Follows Console Legt fest, ob der am Pult ausgewählte Kanal auch in StageMix ausgewählt wird. A Console Follows StageMix Legt fest, ob der in StageMix ausgewählte Kanal auch am Pult ausgewählt wird.
  • Seite 15 Bildschirmbereiche ABOUT-Bildschirm Zeigt Versionsinformationen für die StageMix-App und das angeschlossene Pult an. - 15 - TF StageMix Bedienungsanleitung...
  • Seite 16: Detailbereich

    Bildschirmbereiche Detailbereich Im Detailbereich werden Kanalzüge für 8 Kanäle angezeigt. Sie können nach links und rechts scrollen, um Kanalzüge für weitere Kanäle anzuzeigen, indem Sie auf einem inaktiven Bildschirmbereich nach links oder rechts wischen. Verarbeitungsbereich Fader-Bereich CH-Namensbereich - 16 - TF StageMix Bedienungsanleitung...
  • Seite 17 Bildschirmbereiche Verarbeitungsbereich Zeigt EQ, INPUT, GATE, COMP, GEQ, SEND PAN der einzelnen Kanäle an (bei Verwendung des SENDS-ON-FADER-Modus), DELAY und FX. Welche Informationsart hier angezeigt wird, richtet sich nach dem Kanaltyp. Sie können nach rechts und links wischen, um weitere Informationen zu betrachten. Die im Verarbeitungsbereich angezeigte Informationsart ändert sich für alle Kanäle.
  • Seite 18: Kanalzugübersicht

    Bildschirmbereiche 3 Fader Ziehen Sie den Fader nach oben und unten, um den Fader-Pegel einzustellen. Der Fader stoppt beim Nennpegel (0 dB); Sie können ihn dann wie gewünscht weiter nach oben oder unten ziehen. Sie können den Fader nach links und rechts und dann nach oben und unten ziehen, um ihn genauer einzustellen. Sie können mehrere Fader gleichzeitig einstellen.
  • Seite 19 Bildschirmbereiche SENDS-ON-FADER-Bildschirm Ermöglicht Ihnen, die Fader zu verwenden, um die Send-Pegel der einzelnen Kanäle einzustellen. Im SENDS-ON-FADER-Modus ändert sich der Inhalt des Detailbereichs und zeigt SENDS-ON-FADER-Informationen an. Beachten Sie jedoch, dass sich die Anzeige für Kanäle, die kein Send-Ziel haben, nicht ändert. 1 Send-Pan-Schieberegler Wird angezeigt, wenn Sie einen Stereokanal als Ziel eines Sends ausgewählt haben.
  • Seite 20 Bildschirmbereiche TOOLBAR-Bereich Zeigt Informationen zur aktuellen Scene an und ermöglicht Ihnen, zwischen den verschiedenen Detailbildschirmen umzuschalten. Scene-Bereich Werkzeugschaltflächen Menüschaltfläche Scene-Bereich Zeigt den Namen der ausgewählten Scene an. Tippen Sie darauf, um den SCENE-Bildschirm (Seite 21) anzuzeigen. Wenn Sie nach dem Abrufen einer Scene Parameter einstellen, wird hier ein „E“ angezeigt. Wenn Sie eine schreibgeschützte Scene auswählen, wird ein Schlosssymbol angezeigt.
  • Seite 21: Scene-Bildschirm

    Bildschirmbereiche SCENE-Bildschirm Ermöglicht Ihnen, zuvor gespeicherte Mischpult-Setups bzw. „Scenes“ zu verwalten. 1 Scene-Listen-Auswahlschaltfläche Ermöglicht Ihnen, zwischen den verfügbaren Scene-Listen umzuschalten. SCENE A: Zeigt die in Scene-Liste A gespeicherten Scenes an. SCENE B: Zeigt die in Scene-Liste B gespeicherten Scenes an. 2 Scene-Liste Zeigt die in der ausgewählten Scene-Liste gespeicherten Scenes an.
  • Seite 22: Input-Bildschirm

    Bildschirmbereiche INPUT-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die INPUT-Schaltfläche tippen. Ermöglicht Ihnen, die Phantomspeisung ein- und auszuschalten, die Signalphase umzuschalten und die Eingangsverstärkung einzustellen. 1 Stereo-Link-Auswahlschaltfläche Ermöglicht Ihnen, auszuwählen, ob zwei benachbarte Mono-Eingangskanäle als Stero-Paar verkoppelt sind oder sich wie zwei separate Mono-Kanäle verhalten.
  • Seite 23 TF3: CH 1–24 (wenn CH 1–24 ausgewählt sind) CH 25–32 (wenn CH 25–32 ausgewählt sind) CH 33–40 (wenn CH 33–40 ausgewählt sind) TF1/TF-RACK: CH 1–16 (wenn CH 1–16 ausgewählt sind) CH 17–32 (wenn CH 17–32 ausgewählt sind) - 23 -...
  • Seite 24: Eq-Bildschirm

    Bildschirmbereiche EQ-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die EQ-Schaltfläche tippen. Steuert den EQ für die einzelnen Kanäle. Für CH 1–32, AUX 1–20, STEREO und MATRIX steht ein parametrischer 4-Band-EQ zur Verfügung. Für CH 33-40, STIN1, STIN2, FX1, FX2 und SUB steht ein parametrischer 2-Band-EQ zur Verfügung. 1 EQ-Schaltfläche Schaltet den EQ ein und aus.
  • Seite 25 Bildschirmbereiche Die Parameter des ausgewählten Bandes werden in einem Einblendfenster über dem Handle angezeigt. Sie können den EQ-Gain durch Doppeltippen auf das Handle wieder in seine Standardeinstellung versetzen. Wenn HPF eingeschaltet ist, können Sie das HPF-Handle ziehen, um die Cutoff-Frequenz einzustellen. Sie können HPF auch unabhängig einstellen, wenn Sie den Intensity-Modus des 1-knob-EQ-Modus verwenden.
  • Seite 26: Gate-Bildschirm

    Bildschirmbereiche GATE-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die GATE-Schaltfläche tippen. Ermöglicht Ihnen, das Noise Gate für die einzelnen Kanäle zu konfigurieren. Wenn der Eingangssignalpegel einen festgelegten Schwellenwert (Threshold) unterschreitet, wird das Ausgangssignal um ein bestimmtes Maß (Range) abgeschwächt. GATE steht für CH 1–32 zur Verfügung.
  • Seite 27: Comp-Bildschirm

    Bildschirmbereiche COMP-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die COMP-Schaltfläche tippen. Ermöglicht Ihnen, den Kompressor für die einzelnen Kanäle zu konfigurieren. 1 COMP-Schaltfläche Schaltet den Kompressor ein und aus. 2 1-knob-Schaltfläche Schaltet zwischen 1-knob-Modus und manuellem Modus um. 3 1-knob-Pegelschieberegler (nur 1-knob-Modus) Stellt die anzuwendende Intensität des 1-knob-Kompressors ein.
  • Seite 28 Bildschirmbereiche C OUT-Pegelanzeige (Kompressorausgang) Zeigt den Kompressor-Ausgangspegel an. Menü des COMP-Bildschirms Im Kontextmenü des COMP-Bildschirms stehen die folgenden Elemente zur Verfügung. Copy: Kopiert die COMP-Parameter des ausgewählten Kanals in die Zwischenablage. Paste: Fügt die COMP-Parameter in der Zwischenablage in den ausgewählten Kanal ein. Compare: Ermöglicht Ihnen, die COMP-Parameter des ausgewählten Kanals mit denjenigen in der Zwischenablage zu vergleichen, indem Sie zwischen beiden umschalten.
  • Seite 29: Geq-Bildschirm

    Bildschirmbereiche GEQ-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die GEQ-Schaltfläche tippen. Sie können den internen grafischen Equalizer (GEQ) verwenden, um die Signale der Kanäle AUX 1–8 und STEREO zu verarbeiten. Der GEQ ist ein 12-Band-Mono-Equalizer. Jedes Band ist 1/3 Oktave breit, mit einem einstellbaren Gain-Bereich von ±15 dB. Es stehen 31 Bänder zur Verfügung;...
  • Seite 30: Delay-Bildschirm

    Bildschirmbereiche DELAY-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die DELAY-Schaltfläche tippen. Hier können Sie die Verzögerungszeit einstellen, die auf das von den MATRIX-Kanälen ausgegebene Signal angewendet wird, was nützlich für die Verzögerungskompensation ist. 1 DELAY-Schaltfläche Schaltet den DELAY ein und aus. 2 DELAY-Schieberegler Ermöglicht Ihnen, die Verzögerungszeit einzustellen.
  • Seite 31: Fx-Bildschirm (Fx1/2, Insfx1-6)

    Bildschirmbereiche FX-Bildschirm (FX1/2, InsFX1-6) Ermöglicht Ihnen, den Effekttyp und die Parameter des Effekts einzustellen. 1 TAP-Schaltfläche Ermöglicht Ihnen, den BPM-Parameter durch Tippen auf die Schaltfläche im gewünschten Tempo einzustellen. Verfügbar beim Konfigurieren von Delay- und Chorus-Effekten. Entspricht der [TAP]-Taste am TF-Pult. 2 Effekttyp-Schaltfläche Zeigt den EFFECT-TYPE-Bildschirm an, in dem Sie einen Effekttyp auswählen können.
  • Seite 32: Effect-Type

    Bildschirmbereiche EFFECT-TYPE-Bildschirm Ermöglicht Ihnen die Auswahl des Effekttyps. Menü des FX-Bildschirms Im Kontextmenü des FX-Bildschirms stehen die folgenden Elemente zur Verfügung. Copy: Kopiert die Effektparameter des ausgewählten Effekts in die Zwischenablage. Paste: Fügt die Effektparameter in der Zwischenablage in den ausgewählten Effekt ein. Compare: Ermöglicht Ihnen, die Effektparameter des ausgewählten Effekts mit denjenigen in der Zwischenablage zu vergleichen, indem Sie zwischen beiden umschalten.
  • Seite 33: Name-Bildschirm

    Bildschirmbereiche NAME-Bildschirm Wird angezeigt, wenn Sie im TOOLBAR-Bereich auf die NAME-Schaltfläche tippen. Ermöglicht Ihnen, Name, Symbol und Farbe des Kanals einzustellen. 1 Name-Textfeld Geben Sie hier den Namen des Kanals ein. Tippen Sie auf das Textfeld, um die Tastatur zur Texteingabe zu verwenden. Sie können bis zu acht alphanumerische Zeichen eingeben.
  • Seite 34: Fehlerbehebung

    Wenn Sie auf Don‘t Allow tippen, wird RTA künftig nicht angezeigt. Wenn Sie zu einem späteren Zeitpunkt RTA anzeigen möchten, öffnen Sie die App iOS Settings, wählen Sie Privacy  Microphone, und schalten Sie dann StageMix ein. Yamaha Pro Audio global website http://www.yamahaproaudio.com/ Yamaha Downloads http://download.yamaha.com/...
