Yamaha RD125B Wartungsanleitung Seite 33

YAMAHA RD125/200(B) 1975
1. Leerlaufspannung
a.
1)
2)
3)
c.
Wenn die gemessene Spannung höher oder niedriger als die vorgeschriebene ist, sind
folgende Einstellungen vorzunehmen.
1)
H.Novak *V1.2 28.08.2004
Prüfung
Rote Leitung des Reglers trennen und die positive Leitung des
Prüfgerätes mit der roten Leitung verbinden. Dann die negative Leitung des
Prüfgerätes an Masse legen.
Motor anlassen und mit 2.500 U/min laufen lassen. Der Regler ist
in Ordnung, wenn das Prüfgerät 15,8 ~ 16,5 V anzeigt.
Motor anlassen und mit 5.000 U/min laufen lassen. Der Regler ist
in Ordnung, wenn das Prüfgerät weniger als 16,9 V anzeigt.
Prüfung
Regler aus dem Rahmen ausbauen und die Kontakte prüfen. Wenn
die Kontaktoberflächen rauh sind, müssen sie mit Sandpapier (Nr. 400 ~ 600)
geglättet werden. Nach dem Schleifen mit Sandpapier sind die Kontakte mit
Kontaktreinigungsmittel gründlich zu reinigen.

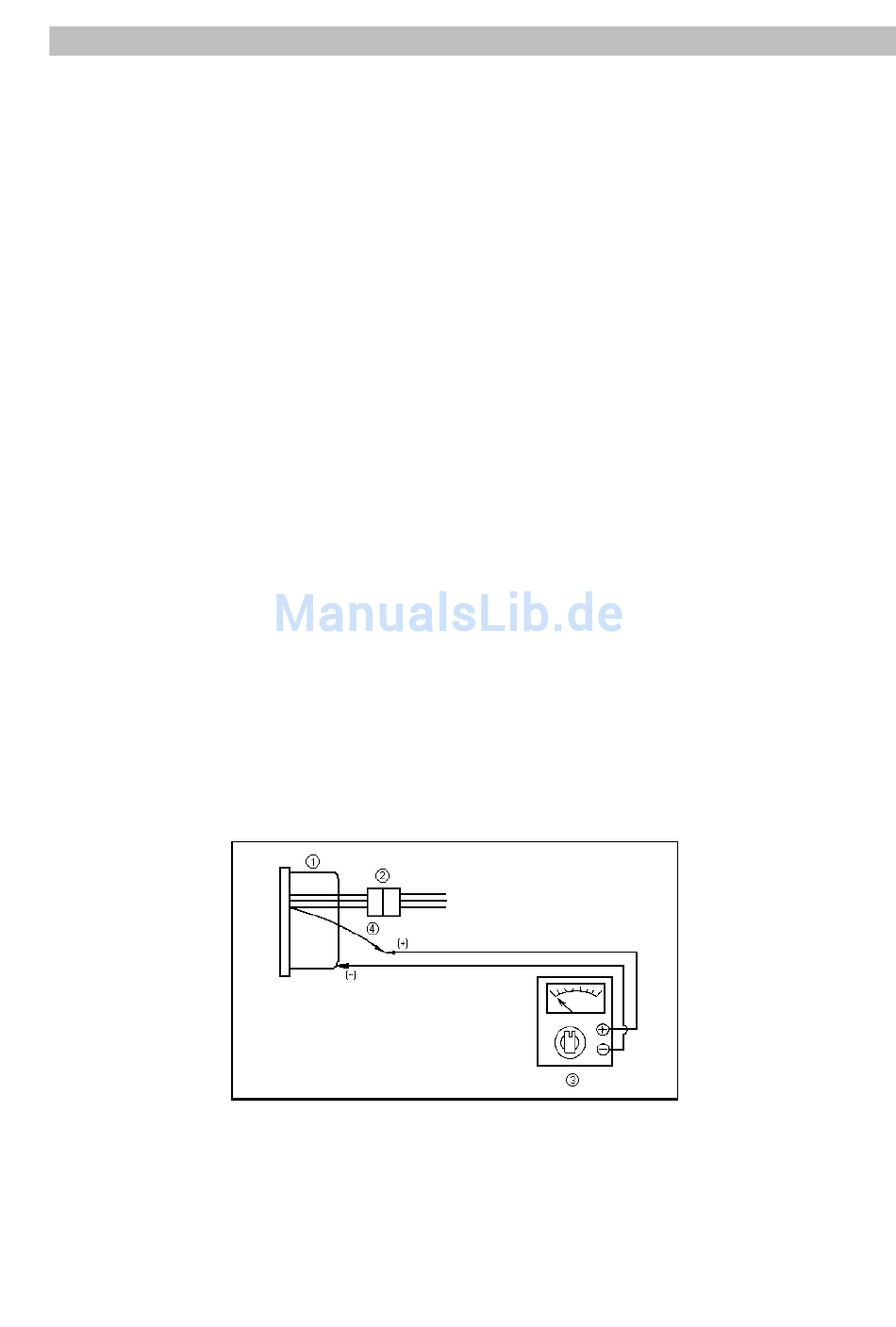

1. Regler
2. Verbinder
3. Prüfgerät auf "Gleichspannung" stellen
4. Rote Leitung
Fig. 5-24
33
