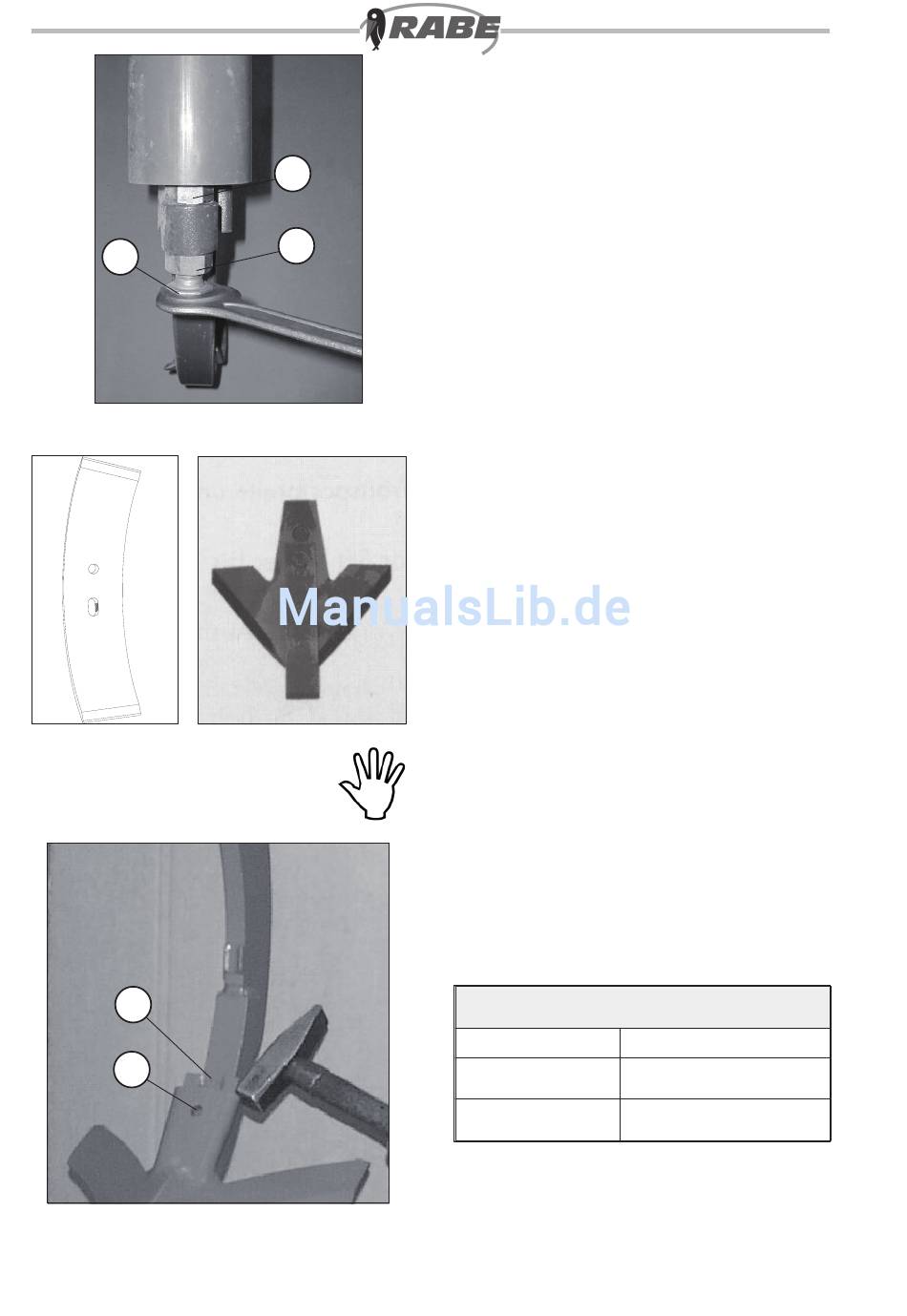

Federsteinsicherung (8)
Die Vorspannkraft der Feder kann variabel
eingestellt werden.
Mutter (8/2) lösen.
Beim drehen der Schraube (8/3) die Mutter
1
(8/1) gegen halten.
Nach der Einstellung, mit Mutter (8/2)
kontern.
2
Schraube (8/3) rechtsrum - größere
3
Vorspannkraft
Schraube (8/3) linksrum - kleinere
Vorspannkraft
Schare
Wendelschar (9) = Schnittbreite ca. 7 cm
Arbeitstiefe bis 18 cm
8
Gänsefußschare (10) = Schnittbreite ca. 26
cm.
Arbeitstiefe bis 15 cm
Schnellwechselsystem Quick-Fix (11)
Schmalschar 11 cm
Gäsefußschare = Schnittbreitte ca. 26cm.
Wendeleitblech
Der Wechsel ist durch leichte
Hammerschläge vorzunehmen.
Die Nase der Sicherungsfeder (11/1) muß
in der
Scharbohrung (11/2) fest einrasten!
Verletzungsgefahr: Beim Wechsel
Schutzhandschuhe tragen (scharfe Kanten)
10
9
und Schar festhalten!
Maximale Arbeitstiefe 18cm!
1
Restgefahren
Gefahrenbereich
Hinweis
2
Klappbare
Betriebsanleitung
Seitenteile
Betriebsanleitung:
Hydrospeicher
Wartung
11
01.2009
