Inhaltszusammenfassung für RABE Profi Bird

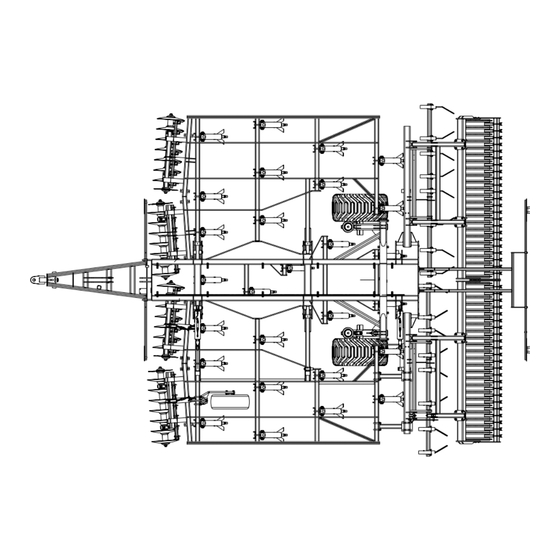

- Seite 1 Bestell. Nr. 9900.01.06DE03 Betriebsanleitung Mulcher Profi Bird...
- Seite 2 Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vorgeschriebenen Be triebs-, Wartungs- und Instandhaltungsbedingungen sowie die ausschließliche Verwendung von Original-Ersatzteilen. Bei Verwendung von Fremdzubehör und/oder Fremdteilen (Verschleiß- und Ersatzteile), die nicht von Rabe freigegeben wurden, erlischt jegliche Garantie. Eigenmächtige Reparaturen bzw. Veränderungen an dem Gerät sowie unterlassene Überwachung beim Einsatz schließen eine Haftung für daraus resultierende Schäden aus.
- Seite 3 Maschinendaten Profi Bird D:Transport- Gesgewicht Arbeits- Profi für Traktor Achslast Stützlast Grund- Maschinen- Zinken- Rahmen- breite/ ca. kg mit bis ca. breite Rahmen- in kg. vorn länge in zahl höhe höhe Schleppe in (mm) höhe KW/PS in kg. ca ca. (mm) (E) ca.
- Seite 4 Ausrüstung: Abgefederte Zinken mit variabler Vorspannung und automatischer Rückführung Quick-Fix-Schnellwechselschar 26 cm breit oder Quick-Fix-Schnellwechselschar 10 cm breit Zugdeichsel mit Dreipunkt-Pendelachse Kat.III (oder für „K 700“) und Abstellstütze, hydraulische Aushebung und Einklappung sowie Hydraulische Tiefeneinstellung des Scheibensatzes und der nachlaufenden Walze (4 doppeltwirkende Steuergeräte erforderlich), Bereifung 3,00m: Bereifung 5,00 / 6.00:...
- Seite 5 Sicherheitshinweise Beim An- und Abkuppeln darf keine Per son zwi schen Traktor und Gerät ste hen; auch bei Be tä ti gung der Hydraulik-Au ßen be die nung nicht “da zwi schen” tre ten! Ver let zungs ge fahr! Der Arbeitsplatz des Bedieners ist auf dem Fahrersitz des Traktors, von da aus wird die Maschine bedient.
- Seite 6 Anhängung (1) Deichsel kuppeln Die Kuppeleinrichtung ordnungsgemäß sichern. Traktor-Unterlenker mittig feststellen. Abstellstützen (1/1) hochstecken. Hydraulikschläuche anschließen: – 4 doppeltwirkende Steuergeräte. Auf richtiges Anschließen der Hydraulikschläuche achten! Bremsschläuche ankuppen zuerst Steuerleitung gelb danach Bremsleitung rot. Transportstellung (2) Fahrwerk ganz ausheben. Dabei fährt der Deichselzylinder auseinander.
- Seite 7 Einsatz (3) Bei Pendelachsenanbau kann das Gerät vorne über die Regelhydraulik oder über den vorderen Scheibensatz (6/2) tiefengeführt. Hinten erfolgt die Tiefenführung anschließend über die Walze mit Hilfe eines Anschlags. Es sollte immer versucht werden diagonal zufahren, da diese Arbeitsweise ein bewertes verteilen der Stroh und Abschneiden der Pfl...
- Seite 8 Federsteinsicherung (8) Die Vorspannkraft der Feder kann variabel eingestellt werden. Mutter (8/2) lösen. Beim drehen der Schraube (8/3) die Mutter (8/1) gegen halten. Nach der Einstellung, mit Mutter (8/2) kontern. Schraube (8/3) rechtsrum - größere Vorspannkraft Schraube (8/3) linksrum - kleinere Vorspannkraft Schare Wendelschar (9) = Schnittbreite ca.
- Seite 9 Am abgestellten Gerät Schare, Messerwellen (Messer-Rollegge), Schleppen-Schleifbügel und Krümler mit Korrosionsschutzmittel und Kolbenstangen mit säurefreiem Fett konservieren. Lackschäden ausbessern. Abgenutzte Schare rechtzeitig erneuern; nur Originial-RABE-Schare verwenden, sie sind paßgenau, machen bessere Arbeit und halten länger. Reifenluftdruck: Profi Bird 3000 3.0 bar Profi...
- Seite 10 (Begrenzungsleuchten, wenn Gerät seitlich mehr als 400 mm über Traktorleuchten hinausragt.) Eine Beleuchtungseinheit – mit Warntafeln – ist auch nachträglich von “RABE” zu beziehen. Beim Transport auf öffentlichen Straßen in Polen ist das Warndreieck (8/1) mittig an der Maschine anzubringen.
-
Seite 11: Anordnung Der Warnbildzeichen Am Gerät
Anordnung der Warnbildzeichen am Gerät Erklärung siehe nachfolgende Warnbildzeichen! 01.2009 Technische Änderungen vorbehalten...
