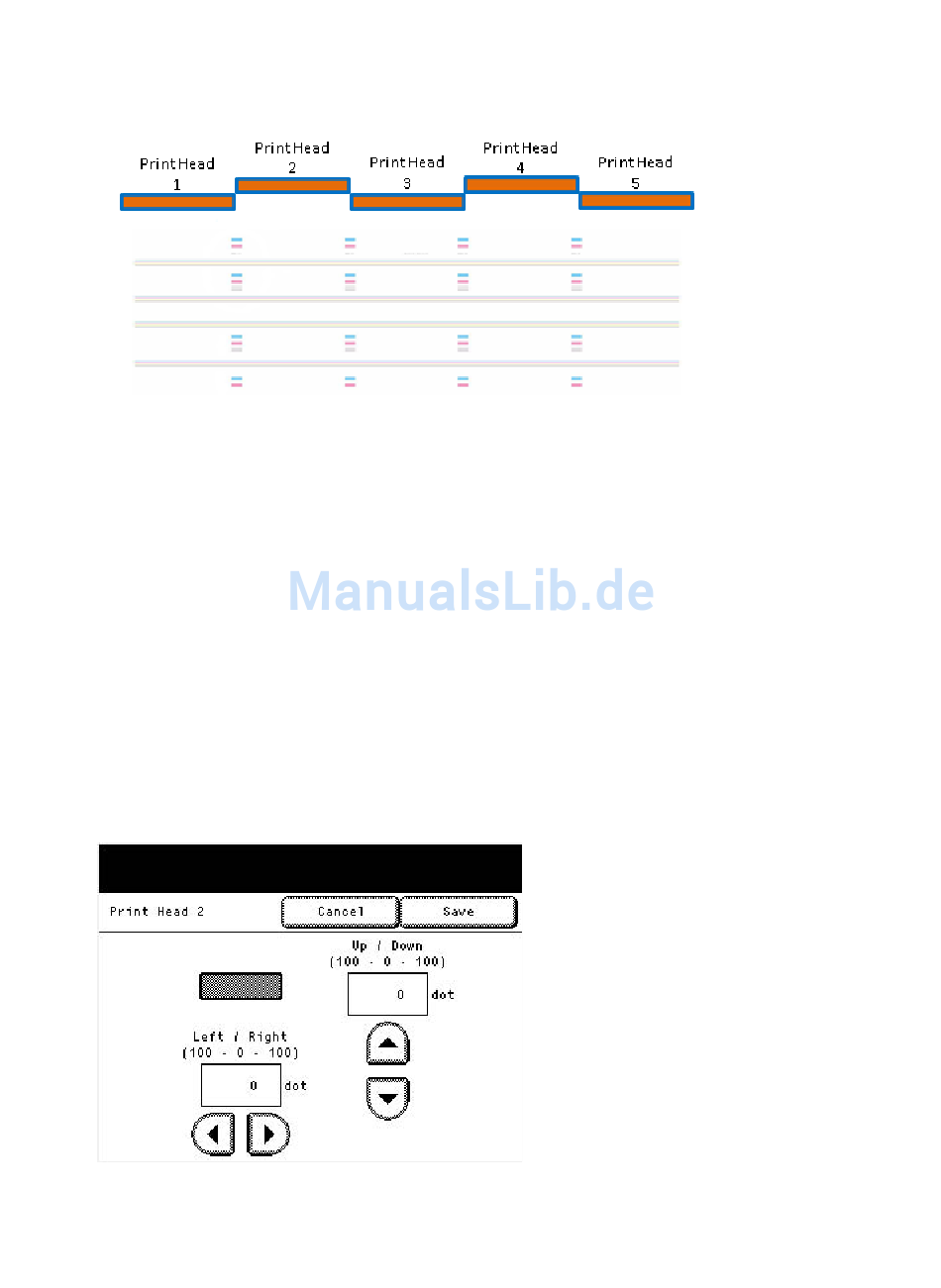

Die rechteckigen Kästchen oben in der folgenden Grafik stellen die Positionen der Druckköpfe
unter Bezugnahme auf die Druckanpassungsgrafik dar.
Hinweise
–
Um beim Vornehmen der Anpassungen Verwirrung zu vermeiden, sollte Druckkopf 3 nicht
verschoben werden. Druckkopf 3 als Referenzpunkt verwenden und von der Mitte nach außen
arbeiten.
–
Um Abstände und Überschneidungen zwischen den Druckköpfen 1, 2 oder 3 zu beseitigen,
werden Korrekturen in der folgenden Reihenfolge vorgenommen: Zunächst Druckkopf 2 an
Druckkopf 3 und dann Druckkopf 1 an Druckkopf 2 anpassen.
–
Um Abstände und Überschneidungen zwischen den Druckköpfen 3, 4 oder 5 zu beseitigen,
werden Korrekturen in der folgenden Reihenfolge vorgenommen: Zunächst Druckkopf 4 an
Druckkopf 3 und dann Druckkopf 5 an Druckkopf 4 anpassen.
13. Auf Eingabe-Anpassungswert drücken, um die Position jedes Druckkopfes in der X-Richtung
(rechts/links) und der Y-Richtung (oben/unten) anzupassen.
Hinweis
Der Eingabe-Anpassungswert ist nur gültig, wenn 'Verbindungsüberlagerung abbilden' ausgeschaltet ist.
