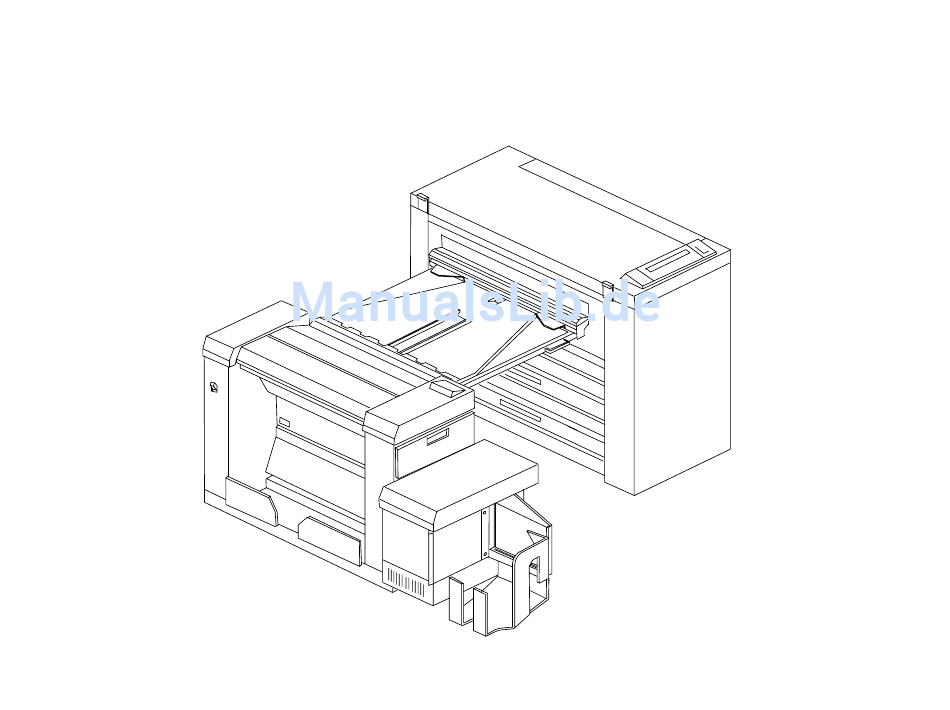

- Seite 1 XEROX 8830 Falter Bedienungshandbuch 701P97977 März 1998...
-
Seite 2: Einführung
Gerätetyp: XEROX 8830 Falter Ein Customer Service Support Repräsentant wird Ihnen helfen, Seriennummer: den Betrieb des XEROX 8830 Falters aufrecht zu erhalten. Falls erforderlich wird er veranlassen, daß ein Kundendiensttechniker das Gerät überprüft und seine Funktionalität wiederherstellt. Für Bestellungen von Geräten und Verbrauchsmaterialien: Telefonnummer: Ein Xerox Verkaufsrepräsentant wird Sie hinsichtlich des... -
Seite 3: Inhaltsverzeichnis
Mobile Rollen Staus beseitigen ........21 Falz-Verfahren Querfalterstaus beseitigen.......... 22 Normalbetrieb ............. 11 Problembeseitigung..........Falzloser Betrieb............12 Querfalter Offline Betrieb ..........13 Sonderlängen.............. 25 Programmieren des Falters Weitere Informationen Faltprogramme............14 Falter Spezifikationen ..........26 Funktionale Spezifikationen........27 Platzbedarf..............28 8830 Falter Bedienungshandbuch 1... - Seite 4 8830 Falter Bedienungshandbuch 2 Notizen...
-
Seite 5: Sicherheitshinweise
Netzsteckdose ohne Erdung anschließen. Lesen Sie bitte die folgenden Hinweise für den XEROX Dieses Gerät darf nur an eine spannungsmäßig korrekt 8830 Falter, um einen sicheren Betrieb dieses Geräts zu ausgelegte Spannungsquelle angeschlossen werden. Ist gewährleisten. eine solche nicht vorhanden, wenden Sie sich bitte an das Befolgen Sie bitte alle Warnhinweise, die sich am Gerät... -
Seite 6: Zulassungen Und Bescheinigungen
Schutzvorrichtungen entfernen. Die Bereiche dahinter sind dem Techniker vorbehalten. Durch Kennzeichnung dieses Produktes mit dem CE- Zeichen erklärt Xerox den folgenden Direktiven der Niemals Wartungsarbeiten durchführen, die nicht in Europäischen Union zu entsprechen (mit Wirkung vom diesem Handbuch beschrieben sind. -
Seite 7: Falter-Überblick Einführung
Falter-Überblick Einführung Der 8830 Falter ist ein Nachbearbeitungsgerät zum Falzen Nur Zickzackfaltung: Das Ergebnis ist ein und Stapeln von Drucken. Es gibt zwei Betriebsmodi: A4-Format mit Heftrand, bei dem nicht alle Falten und Nicht Falten. Im Modus Falten werden die Abschnitte unbedingt gleich groß... -
Seite 8: Falter-Übersicht
8830 Falter Bedienungshandbuch 6 Falter-Übersicht Einführung (Fortsetzung) BRÜCKE Sorgt für 90°-Drehung bei “A2”- 8830 DRUCKER Format Zeichnungen. Führt dem Falter Drucke zu. BRÜCKENTÜRE Öffnen zum Beseitigen von Druckmaterialstau. Ungefaltete Drucke werden hier ausgegeben. BRÜCKEN- VERRIEGELUNGSSTIFT Sichert die Brücke in korrekter Betriebsposition. - Seite 9 Öffnen zum Beseitigen von Druckmaterialstau. LINKE QUERFALTUNG-TÜRE Öffnen zum Beseitigen von Druckmaterialstau im QUERFALTUNG-UMGEHUNG Querfaltungsbereich. Verhindert Querfaltung des Drucks. DRUCKAUFFANGKORB Zur Aufnahme gefalteter Drucke. ZICKZACKFALTUNG-FACH RECHTE QUERFALTUNG- Zur Aufnahme zickzackgefalteter UMLEITUNG Drucke. Öffnen zum Beseitigen von Druckmaterialstau. 8830 Falter Bedienungshandbuch 7...
-
Seite 10: Falzarten
8830 Falter Bedienungshandbuch 8 Falter-Übersicht Falzarten * A4- und A3 Formate werden nicht quergefaltet. Sie durchlaufen den Querfalter und werden von dort direkt zur Ausgabe geliefert. -
Seite 11: Kopienausgabe-Falzung
Falter-Übersicht Kopienausgabe-Falzung Hochformat Querformat Materialrolle Drucke sollten so zum Falter geliefert werden, daß der Zeichnungskopf der Tabelle links entspricht. A1 * Zufuhr- Zeichnungskopf richtung mit 90° Drehung 8830 Falter Bedienungshandbuch 9... -
Seite 12: Inbetriebnahme-Hinweise
8830 Falter Bedienungshandbuch 10 Falter-Übersicht Inbetriebnahme-Hinweise Bei Einsatz des Falters sind folgende Vorsichtsmaß- nahmen zu beachten: Reset 190 + 20 Vor dem Drucken folgendes sicherstellen: − die Materialrollen müssen korrekt in den Material- spulen des Druckers sein. Dies gewährleistet ein Zentrieren der Drucke im Falter. -
Seite 13: Normalbetrieb
3. Druck starten. 4. Drucke mit Zickzack- und Querfaltung werden in Behälter gestapelt. Drucke mit Zickzackfaltung ohne Querfaltung werden in Behälter gestapelt. Hinweis: Im Zickzackfaltung-Betrieb werden Drucke über 2,5 m Länge nur teilweise gefalzt und in Behälter gestapelt. 8830 Falter Bedienungshandbuch 11... -
Seite 14: Falzloser Betrieb
8830 Falter Bedienungshandbuch 12 Falz-Verfahren Falzloser Betrieb Keine Folien oder Transparentpapier durch Reset 190 + 20 den Falter laufen lassen. Vor dem Drucken auf solchem Material “Nicht Falten” auswählen. Nicht Falten Soll der Druck ungefalzt bleiben, Taste Nicht Falten drücken oder die Vorwahl am Host-PC eingeben. -
Seite 15: Querfalter Offline Betrieb
Stau beseitigen. 3. Taste 190 erneut für 2 Faltungen drücken. Hierzu im Kapitel Staube- 4. Zickzackgefalteten Druck hinter der hinteren seitigung nachschlagen. Umleitplatte in den Querfalter einführen. 5. Taste 190 drücken, um den Querfaltmotor zu deaktivieren. 8830 Falter Bedienungshandbuch 13... -
Seite 16: Programmieren Des Falters Faltprogramme
8830 Falter Bedienungshandbuch 14 Programmieren des Falters Faltprogramme Die gewünschten Faltprogramme am Falter-Steuerpult oder Reset Taste Dient zum Rücksetzen des Falters am Host-PC eingeben. nach einer Staubeseitigung und Fahren eines Nicht Falten Auftrags. Es können drei Programme gewählt werden: Programm Dienen zur Vorwahl der gewünschten... -
Seite 17: Staubeseitigungsverfahren Infoanzeige
Materialstau am oberen Fach beseitigen und Reset drücken. Sensoren an unterer Klappe verdeckt, bitte prüfen! Materialstau am unteren Fach beseitigen und Reset drücken. Manuelle Ausgabe, Status am Falter prüfen! Material vom Zickzackfaltung-Behälter entfernen und Reset drücken. 8830 Falter Bedienungshandbuch 15... - Seite 18 8830 Falter Bedienungshandbuch 16 Staubeseitigungsverfahren Infoanzeige (Fortsetzung) Meldung Maßnahme In Betrieb Ende des Falterbetriebs abwarten. Druck auf Brücke ungefalzt Ungefaltete Drucke auf der Brücke entfernen und Reset drücken. Umleit-Querfalter offen, bitte prüfen Türe des Querfalters schließen. Brückenalarm Materialstau auf der Brücke beseitigen.
-
Seite 19: Einführung In Die Staubeseitigungsverfahren
Bediener durch einen Dauerwarnton und eine Meldung im Display, wo sich der Stau befindet. Zur Vermeidung größerer Staus, den Falter ausschalten. Er versucht, die Staus automatisch zu beheben. Erfolgt keine automatische Behebung, die Verfahren der nächsten Seiten durchführen. 8830 Falter Bedienungshandbuch 17... -
Seite 20: Brückenstaus Beseitigen
8830 Falter Bedienungshandbuch 18 Staubeseitigungsverfahren Brückenstaus beseitigen Wenn der Falter einen langandauernden Warnton abgibt und stoppt, hängt wahrscheinlich ein Materialrest an der Brücke Verriegelt fest. Unverriegelt Wenn der Stau nicht Zum Beseitigen des beseitigt ist: Staus: 5. Die Brücke wie gezeigt 1. -
Seite 21: Zickzackfalterstaus Beseitigen
Rollen wieder drehen). • Der gestaute Druck sollte den Falter verlassen. 3. Ist der Stau beseitigt, Reset drücken, damit der Falter seinen Normalbetrieb aufnimmt. HINWEIS: Ist der Stau nicht beseitigt, zu obere und untere Fach Staus beseitigen gehen. 8830 Falter Bedienungshandbuch 19... -
Seite 22: Staus Im Oberen Und Unteren Fach Beseitigen
8830 Falter Bedienungshandbuch 20 Staubeseitigungsverfahren Staus im oberen und unteren Fach beseitigen Läßt sich der Stau mit dem Zickzackfalter-Staubeseiti- gungsverfahren nicht beseitigen, den Falter ausschalten und das obere und untere Fach öffnen. Stau im unteren Fach Stau im oberen Fach... -
Seite 23: Mobile Rollen Staus Beseitigen
6. Abdeckung (A) 1. Den Falter ausschalten. anbringen. 4. Den Stau beseitigen und die Rolle (E) wieder VORSICHT: einsetzen. Beim Ausbau die Abdeckung festhal- ten, damit sie nicht herunterfällt. 2. Abdeckung (A) öffnen und entfernen. 8830 Falter Bedienungshandbuch 21... -
Seite 24: Querfalterstaus Beseitigen
8830 Falter Bedienungshandbuch 22 Staubeseitigungsverfahren Querfalterstaus beseitigen Folgende Schritte zum 6. Türe (D) öffnen und 3. Zum Abnehmen der Beseitigen eines Material- Staus im Öffnungsbe- Abdeckung (C) den staus im Querfalter durch- reich der mobilen Platte Verschluß drehen. führen: beseitigen. -
Seite 25: Problembeseitigung
Die Anweisungen des 8830 Drucker- kante ist nicht parallel. rechtwinkelig geschnitten. Bedienungshandbuchs befolgen und das Material neu einlegen. Materialstaus im Falter bei Übermäßige Ausgleichsfal- Siehe Problembeseitigung bei Einsatz von Sonderlängen. zungen (kurz) verursacht durch Sonderlängen. unübliche Längen. 8830 Falter Bedienungshandbuch 23... - Seite 26 8830 Falter Bedienungshandbuch 24 Problembeseitigung × × Reset 7.5"+"1 8.5" 11" Verschiedene Marken von Qualitätsmate- rialien besitzen unterschiedliche Falzeigenschaften. Der Xerox Kundendiensttechniker kann den Falter No Fold einstellen, wenn die Falzqualität der jeweils eingesetzten Materialart inakzeptabel ist. Der Falter kann programmiert werden, daß...
-
Seite 27: Sonderlängen
Anzahl erforder- Hinweis: Für Papierlängen licher Ausgleichsfalzungen von 631 bis 790 mm wird zu verringern, oder eine nur der 190 + 20 Modus Standardlänge verwendet durchgeführt. werden. 8830 Falter Bedienungshandbuch 25... -
Seite 28: Weitere Informationen Falter Spezifikationen
8830 Falter Bedienungshandbuch 26 Weitere Informationen Falter Spezifikationen Produkt: Online Druckfalter Geschwindigkeit: Synchronisiert mit dem Drucker Modus: Zickzack- und Querfalzung Geräuschpegel: (Betrieb) 69 dBA max. Nicht Falten: nur stapeln (Bereitschaft) vernachlässigbar Einzug: 90° Drehung für A2 Format Umgebungsbe- Faltet 5 Formate A4/A3/A2/A1/A0 dingungen: Temperatur 16°... -
Seite 29: Funktionale Spezifikationen
Querformat-Modus dreht die Falterbrücke das A2-Material zum Falten um 90°. (****) Im Hochformat-Modus gibt es keine Probleme. Im Querformat-Modus kann A1-Format zwar gefalzt werden, aber am Ende des Faltvorgangs ist die Position des Zeichnungskopfes nicht korrekt. 8830 Falter Bedienungshandbuch 27... -
Seite 30: Platzbedarf
8830 Falter Bedienungshandbuch 28 Weitere Informationen Platzbedarf Der Bediener benötigt einen Platzbedarf von 965 mm zwecks Zugang zum Drucker zum Einlegen des Materials Untenstehend ist der Platzbedarf für den Normalbetrieb und zur Staubeseitigung. nach der Installation: 3327mm 2032 mm 610 mm... - Seite 32 © XEROX Copyright 1998 by Corporation. Alle Rechte vorbehalten. ® ® XEROX , The Document Company , das digitalisierte X und alle Xerox-Produktnamen und Nummern, die in dieser Publikation erwähnt werden, sind eingetragene Warenzeichen der XEROX Corporation. 701P97977 März 1998...
