- Seite 1 XES Synergix 8825/8830 Drucker – Bedienungshandbuch 701P19740 Februar 2001...
-
Seite 2: Erfüllung Der Us-Amerikanischen Fcc-Vorschriften
Erfüllung der US-amerikanischen FCC-Vorschriften Erfüllung der kanadischen EME-Vorschriften WARNUNG: Prüfungen zufolge entspricht dieses Gerät den in Unterabschnitt J Dieses digitale Gerät überschreitet nicht die Grenzwerte für Funkstörungen durch von Teil 15 der FCC-Vorschriften festgelegten Grenzwerten für eine Geräte der Klasse A, wie sie in den Vorschriften des Canadian Department of Recheneinrichtung der Klasse A. - Seite 3 Marken-Hinweise ® XEROX , XES™, Synergix™, The Document Company und die in dieser Veröffentlichung erwähnten Xerox Produkte sind Marken von XEROX CORPORATION. ® ® ® ® Windows NT , Windows 95, Windows 98 und Windows 2000 sind eingetragene Marken von Microsoft Corporation.
-
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, daß Sie sich für den neuen XES Synergix 8825/8830-Drucker Unser Unterstützungs-Team steht für weiterführende Hilfe bereit. Bei einem Anruf entschieden haben. Wir stehen Ihnen jederzeit gerne zur Verfügung und werden halten Sie bitte folgende Informationen bereit: uns bemühen, Ihnen bei der weiteren Verbesserung Ihrer Druck-Produktivität... -
Seite 5: Inhaltsverzeichnis
Ausfall der Stromversorgung .......... 31 Menü “Materialien” ............15 Druckqualität ..............32 EINZELBLATTZUFUHR............ 18 INSTANDHALTUNG ............33 Auswechseln der Tonerpatrone........33 Auswechseln des Tonersammelbehälters ...... 36 Durchzuführende Arbeiten..........37 Kundendienst anfordern ..........37 Verbrauchsmaterialien-Bestellung........38 PRODUKTSPEZIFIKATIONEN ......... 39 XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 6: Sicherheitshinweise
XES Synergix 8825/8830 Drucker - Benutzerhandbuch SICHERHEITSHINWEISE Der Drucker wurde mit äußerster Sorgfalt entwickelt und allen Der Drucker ist mit einem geerdeten Stecker ausgestattet. Dieser erforderlichen Tests unterzogen, um strengsten Stecker kann nur in eine entsprechend ausgelegte Netzsteckdose Sicherheitsvorschriften zu entsprechen. Hierunter fällt auch die eingesteckt werden. - Seite 7 Die elektrischen Verriegelungsschalter dürfen auf keinen Fall überbrückt werden. Der Drucker wurde von seiner Konstruktion her darauf ausgelegt, den Bedienerzugang zu gefährdenden Bereichen auszuschließen. Abdeckungen, Schutzvorrichtungen und Verriegelungsschalter sollen gewährleisten, daß das System nicht mit geöffneten Abdeckungen betrieben werden kann. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
-
Seite 8: Sicherheitshinweise (Fortsetzung) Erdschluss-Schutz
Anzeige erscheinen und der Drucker sollte wieder mit Strom versorgt werden. Sollte die Sicherheitseinrichtung erneut die Stromversorgung des Druckers unterbrechen, oder wenn mit dem oben genannten Vorgehen die Versorgung nicht wiederhergestellt werden kann, muß der XEROX Kundendienst verständigt werden. -

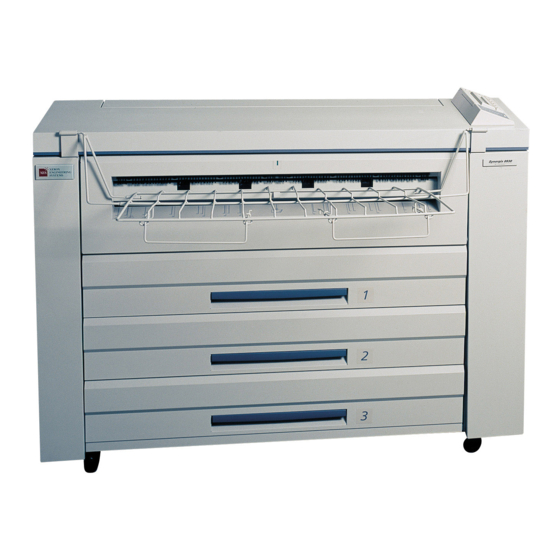

Seite 9: Überblick Über Den Drucker
Papierrollen und zum Beseitigen von Material- Zum Beseitigen von staus geöffnet. Materialstaus Abdeckung öffnen. Fach 3 (Unten) Vordere Tür Wird zum Einlegen von Zugang zum Papierrollen und zum Tonersammelbehälter und Beseitigen von Material- Wassersammelbehälter. staus geöffnet. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 10: Ansicht Von Rechts
XES Synergix 8825/8830 Drucker - Benutzerhandbuch ÜBERBLICK ÜBER DEN DRUCKER ANSICHT VON RECHTS Abdeckung Tonerpatrone Abdeckung wird zum Austauschen der Tonerpatrone geöffnet. Schneideeinheit Wird zum Entfernen von Controller-(Option) Materialstaus in der Schnittstelle zum Client/ Schneideeinheit geöffnet. Host Schalter Controller Ein/Aus Schaltet den Controller ein und aus. -
Seite 11: Frontansicht
ÜBERBLICK ÜBER DEN DRUCKER FRONTANSICHT (vordere Tür geöffnet) Tonersammelbehälter In den angegebenen Zeitabständen ersetzen. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 12: Bedienfeld
XES Synergix 8825/8830 Drucker - Benutzerhandbuch ÜBERBLICK ÜBER DEN DRUCKER BEDIENFELD Graphisches Display Sprachtaste Display für Meldungen Zeigt an, wo Materialstaus Zur Auswahl einer Alphanumerisches Display aufgetreten und ob Türen offen sind. zweiten Sprache für mit 2 Zeilen von 40 Zeichen... -
Seite 13: Stromversorgung Ein/Aus
Online und betriebsbereit. dieser druckbereit ist, in die Behälter einlegen. 1. Netzschalter des Druckers (A) in die Stellung Ein (I) schalten. 2. Netzschalter (B) des Controllers (falls vorhanden) in die Stellung Ein (I ) schalten. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 14: Sparbetrieb, Ruhebetrieb
XES Synergix 8825/8830 Drucker - Benutzerhandbuch 10 STROMVERSORGUNG EIN/AUS Sparbetrieb, Ruhebetrieb SPARBETRIEB VERSORGUNG FIXIER-ANLAGE: RUHEBETRIEB FIXIERANLAGE IST AUS NIEDRIG. [EINGABE] STARTET VORWÄRMEN [EINGABE] STARTET VORWÄRMEN. 2) RUHEBETRIEB Wenn für eine vorprogrammierte Zeitspanne keine Druckeraktivität oder Im Ruhebetrieb wird der Drucker mit einer minimalen Strommenge versorgt. -
Seite 15: Informationen Über Die Druckmaterialien
Material herausnehmen. 1. Gegebenenfalls ist der Ausgabe- behälter (A) anzuheben. Dann wird zum Öffnen der Fächer für die Materialrollen 1, 2 (optional für den 8825), und 3 (nicht verfügbar für den 8825) der Handgriff angehoben. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... - Seite 16 XES Synergix 8825/8830 Drucker - Benutzerhandbuch INFORMATIONEN ÜBER DIE DRUCKMATERIALIEN Einlegen der Materialrollen (fortsetzung) 7. Den Rollenkern für die 10. Die neue Rolle in das Fach 12. Sicherstellen, daß der Rollenkern für die Materialrolle richtig in den Materialrolle in eine neue einlegen, wobei die Vorderkante Stützwalzen sitzt.
- Seite 17 Vorderkante Führungsplatte hindurch- einer neuen Materialrolle gerade abzuschneiden. zuschieben, bis es hinter das Anzeigefenster (A) vorgeschoben wurde. HINWEIS: Sicherstellen, daß die Führungskante des Druckmaterials flach liegt und nicht entgegen der Laufrichtung umgefaltet ist. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
- Seite 18 XES Synergix 8825/8830 Drucker - Benutzerhandbuch INFORMATIONEN ÜBER DIE DRUCKMATERIALIEN Einlegen der Materialrollen (fortsetzung) 22. Die Führungsplatte in der Mitte 18. Das Fach für die nach unten drücken und Druckmaterialrolle schließen. einrasten lassen. 19. Anhand der Anleitungen auf der HINWEIS: Darauf achten, daß die folgenden Seite werden im Menü...
-
Seite 19: Menü "Materialien
Menü “Materialien” die Breite und die Art des Druckmaterials abzuändern. Das Menü “Materialien” wird über die Taste “Material” auf dem Bedienfeld aufgerufen. Das Menü “Materialien” umfaßt drei Untermenüs: • Materialquelle • Materialformat • Materialart XES Synergix 8825/8830 Drucker - Benutzerhandbuch... - Seite 20 Rolle 1 5. Taste “Ende” drücken, um zur Auswahl der Druckmaterialquelle • Rolle 2 (optional für den 8825) zurückzukehren. • Rolle 3 (nicht verfügbar für den 8825) <297 mm.> <11.0 ZOLL> • Einzelblattzufuhr (optional für den 8825) <353 mm.> <12.0 ZOLL>...
- Seite 21 “Vorherige” gedrückt: • Papier (normal) • Transparent/Vellum • Folie 7. Zur Auswahl der Druckmaterialart wird die Taste “Eingabe” gedrückt. 8. Um wieder in die Betriebsart “Online” oder “Offline” zurückzukehren, wird die Taste “Material” gedrückt. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
-
Seite 22: Einzelblattzufuhr
XES Synergix 8825/8830 Drucker - Benutzerhandbuch EINZELBLATTZUFUHR (BYPASS) Die manuelle Einzelblattzufuhr gehört zur Standardausstattung des 8830 und ist als Sonderausstattung für den 8825 erhältlich. • Ist das korrekte Druckmaterial für einen eingehenden Druck-auftrag nicht geladen, können die Material- schächte umgangen und Einzel- blätter im passenden Format über... -
Seite 23: Offline-Menüs
OFFLINE-MENÜS Druckermenü Der XEROX Drucker 8825/8830 verfügt über zwei Offline-Menüs, mit denen der Drucker auf kundenspezifische Anwendungsbereiche konfiguriert werden kann. Mit dem Druckermenü wird der Drucker auf die gewünschten Spezialanforderungen eingestellt. Das Controller-Menü (nur auf Druckern mit einem Controller verfügbar) ermöglicht die anforderungsspezifische Konfiguration des Controllers. -
Seite 24: Druckermenü - Eingabe
XES Synergix 8825/8830 Drucker - Benutzerhandbuch OFFLINE-MENÜS Druckermenü - Eingabe XEROX 8830 DRUCKERMENÜ XEROX 8830 DRUCKERMENÜ <HÖRBARE SIGNALE> <HÖRBARE SIGNALE> 1. Taste “Offline” drücken, um den Drucker in den Offline-Betrieb zu schalten. • Auf der Meldungsanzeige erscheint das erste Drucker-Untermenü: DRUCKERMENÜ... -
Seite 25: Hörbare Signale
14. Zum Bestätigen der getroffenen Auswahl wird die Taste “Eingabe” 9. Zum erneuten Aufrufen des Untermenüs HÖRBARE SIGNALE wird die gedrückt. Falls keine Änderungen benötigt werden, wird die Taste “Ende” Taste “Ende” gedrückt. gedrückt. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 26: Timer
XES Synergix 8825/8830 Drucker - Benutzerhandbuch OFFLINE-MENÜS Druckermenü - Timer TIMER HÖRBARE SIGNALE VON BEREIT ZU SPARBETRIEB = xx MINUTEN VON BEREIT ZU SPARBETRIEB = xx MINUTEN <VON BEREIT ZU SPARBETRIEB = (xx MINUTEN)> <TASTENDRUCK = EIN> NEUE ZEIT EINGEBEN (5 - 50) UND [EINGABE] NEUE ZEIT EINGEBEN (5 - 50) UND [EINGABE] 7. - Seite 27 “Eingabe” gedrückt. durchzublättern. 8. Mit der Taste “Eingabe” wird die getroffene Auswahl bestätigt. Falls keine Änderung benötigt wird, wird die Taste “Ende” gedrückt. 9. Mit der Taste “Ende” wird erneut das Untermenü TIMER aufgerufen. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
-
Seite 28: Druckeränderungen (Schwärzungsgrad)
XES Synergix 8825/8830 Drucker - Benutzerhandbuch OFFLINE-MENÜS Druckermenü - Druckeränderungen DRUCKERÄNDERUNGEN SCHWÄRZUNGSGRAD = xx DRUCKERÄNDERUNGEN SCHWÄRZUNGSGRAD = xx <SCHWÄRZUNGSGRAD = xx > NEUEN WERT EINGEBEN (0 - 10) NEUEN WERT EINGEBEN (0 - 10) <SCHWÄRZUNGSGRAD = xx > 1. Wenn auf dem Display DRUCKERÄNDERUNGEN angezeigt wird, wird 4. -
Seite 29: Endverarbeitungseinstellungen
Auswahl der nächsten Option mit Schritt 5 fortgefahren. HINWEIS: Der geeignete Wert ist dem Handbuch für den Faltautomaten zu entnehmen. 5. Durch Drücken der Taste “Ende” wird wieder das Untermenü ENDVER- ARBEITUNGSEINSTELLUNGEN aufgerufen. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 30: Diagnose
3. Mit der Taste “Nächste” (oder “Vorherige”) werden die verfügbaren 1. Wenn auf dem Display DIAGNOSEN angezeigt wird, wird durch Drücken Einstellungen (Rolle 1, Rolle 2 (optional für den 8825), Rolle 3 (nicht der Taste “Eingabe” die erste Auswahloption angezeigt. -
Seite 31: Druckermenü - Kostenzähler
5. Durch Drücken der Taste “Ende” wird wieder das Druckermenü 8. Durch Drücken der Taste “Eingabe” wird die vom Zähler A aufgezeichnete aufgerufen. Gesamtzählung angezeigt. 9. Durch Drücken der Taste “Ende” wird wieder das Druckermenü aufgerufen. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 32: Störungsbeseitigung
C2.-- Der Code verweist auf ein Problem mit der Rolle 2 (optional Bei der Konzipierung des Druckers 8825/8830 stand der Benutzer im Vordergrund für den 8825).Anleitungen auf dem Display für Meldungen und es sollten während des Betriebs nur äußerst selten irgendwelche Probleme befolgen. -
Seite 33: Materialstaus
6. Nachdem alle Druckmaterialreste entfernt wurden, wird die Zufuhr/ Abdeckung geschlossen und mit Schritt 8 fortgefahren. 7. Sollte das verklemmte Druckmaterial nicht zu sehen sein, wird die Zufuhr/Abdeckung geschlossen und zur linken Seite des Druckers übergewechselt. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 34: Fehlermeldungen
XES Synergix 8825/8830 Drucker - Benutzerhandbuch STÖRUNGSBESEITIGUNG Materialstaus (Fortsetzung) Fehlermeldungen FEHLERMELDUNG PROBLEM LÖSUNG FALTER Konfiguration mit 1. Taste ONLINE/ ÜBERPRÜFEN Endverarbeitung ist OFFLINE drücken, aktiviert, aber kein um den Drucker FALTER Faltautomat installiert. OFFLINE zu KOMMUNIKATIONS- schalten. FEHLER #17 2. Siehe Endver-... -
Seite 35: Ausfall Der Stromversorgung
Abbildung). Kontrollieren, daß das Netzkabel in die Wandsteckdose eingesteckt ist, und den Anleitungen auf dem Etikett (A) folgen. Sollte nach Befolgen der Anleitungen die Stromversorgung des Druckers nicht wiederhergestellt werden, muß der Kundendienst verständigt werden. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... -
Seite 36: Druckqualität
XES Synergix 8825/8830 Drucker - Benutzerhandbuch STÖRUNGSBESEITIGUNG Tips zu den Druckmaterialien Druckqualität • Die Verpackung der Druckmaterialien schließen und versiegeln, wenn die Materialien nicht gebraucht werden. • Druckmaterialien kühl und trocken lagern. • Problem Abhilfe Rollen mit Druckmaterial stehend aufbewahren. -
Seite 37: Instandhaltung
Toner handelt es sich um einen speziell für diesen Drucker hergestellten Zweikomponenten- Toner. Die Verwendung von Toner, der nicht spezifisch für den XES Synergix 8825/8830- Drucker empfohlen wird, führt zur Beschädigung des Druckers. XES Synergix 8825/8830 Drucker - Benutzerhandbuch... - Seite 38 XES Synergix 8825/8830 Drucker - Benutzerhandbuch INSTANDHALTUNG Auswechseln der Tonerpatrone (Fortsetzung) 6. Die verbrauchte Tonerpatrone 9. Die neue Tonerpatrone 11. Das mit dem roten Abdeck- 7. Die verbrauchte Tonerpatrone in aus dem Drucker herausheben. waagerecht festhalten und wie in die Verpackung der neuen...
- Seite 39 12. Den roten Abdeckstreifen (A) von der Tonerpatrone abziehen. 19. Tonerpatrone vor- und rückwärts Auf keinen Fall das unter dem drehen, bis die Patrone in der Streifen befindliche Siegel (B) hinteren Antriebshülse in ihrer entfernen. Einbauposition einrastet. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
-
Seite 40: Auswechseln Des Tonersammelbehälters
XES Synergix 8825/8830 Drucker - Benutzerhandbuch INSTANDHALTUNG Auswechseln des Tonersammelbehälters 1. Die vordere Tür des Druckers 3. Den verbrauchten Tonersammel- 5. Den Verschlußdeckel an der 9. Den verbrauchten Toner- öffnen und den Tonersammel- behälter (B) mit dem an der Seite Seite des neuen Tonersammel- sammelbehälter in die... -
Seite 41: Durchzuführende Arbeiten
XES Synergix 8825/8830-Drucker empfohlen wird, führt zu Beschädigung des Druckers. • Der Tonersammelbehälter muß jedesmal ersetzt werden, wenn eine neue Xerox Tonerpatrone eingebaut wird. Das Auswechseln der Tonerpatrone wird in diesem Handbuchabschnitt beschrieben. ACHTUNG Der Inhalt des Tonersammelbehälters darf nicht wiederverwendet werden. -
Seite 42: Verbrauchsmaterialien-Bestellung
Tonerpatrone und Tonersammelbehälter (Teilnummer 6R891, Europa 6R90268). ACHTUNG Bei dem für den XES Synergix 8825/8830-Drucker verwendeten Toner handelt es sich um einen speziell für diesen Drucker hergestellten Zweikomponenten-Toner. Die Verwendung von Toner, der nicht spezifisch für den XES Synergix 8825/8830-Drucker empfohlen wird, führt zur Beschädigung des Druckers. -
Seite 43: Produktspezifikationen
914 mm 1448 mm 2972 mm Gewicht und Abmessungen Mindest-Platzbedarf Gewicht: 8830: 650 lbs. (295 kg) 8825 (1 Behälter): 620 lbs (281kg) 8825 (2 Behälter): 635 lbs (286kg) Höhe: 43 Zoll (1092 mm) Breite 23 Zoll (584 mm) Tiefe: 57 Zoll (1448 mm) - Seite 44 6,7 Zoll (170,2 mm) 690 Watt (Betriebsbereit) Außendurchmesser.) (Rolle 2 ist optional beim 1840 Watt (Betrieb) 8825 Drucker, Rolle 3 ist für den 8825 Drucker nicht verfügbar). EInzelblattzufuhr (optional für den 8825) - 11 Wärmeabgabe bis 36 Zoll (279,4 mm bis 914.4 mm) 6 270 BTU (Betrieb) Aufwärmzeit: 2 Minuten...
- Seite 45 11,0 B/A3 A/A4 11,0 A/A4 Für die Ausgabe des ersten Drucks im Format D Die Zeit bis zum Anfertigen eines ersten Ausdrucks (A1) werden 20 Sekunden benötigt. im Format D (A1) beträgt 20 Sekunden. XES Synergix 8825/8830 Drucker - Benutzerhandbuch...
- Seite 46 XES Synergix 8825/8830 Drucker - Benutzerhandbuch Anmerkungen...
- Seite 47 ©2000 XEROX CORPORATION. Alle Rechte vorbehalten. Gedruckt in den USA ® , XES™, Synergix™, das stiliserte Kasten-Symbol, XEROX AccXES und die Abkürzung XES sind Marken von Xerox Corporation. Alle hierin erwähnten Produktnamen sind Eigentum der jeweiligen Besitzerfirmen, Alle Rechte vorbehalten. 701P19740...
