XEROX WIDE FORMAT KOPIERSYSTEM 8825, 8830,8850, 510 Series, 721P & X2 TECH XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch Version 9.1 der Software...

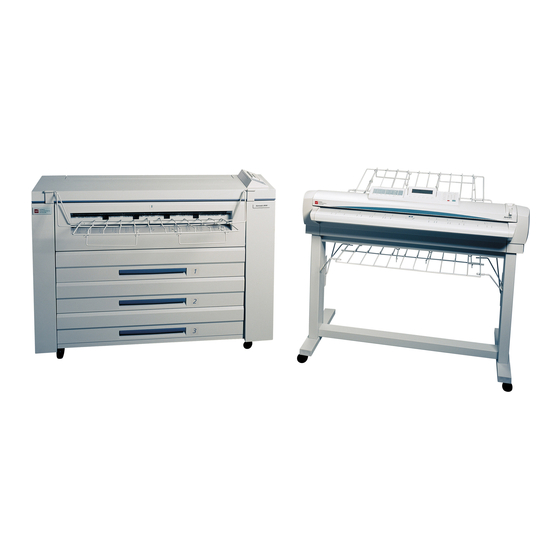

Drucker und Controller........................ 22 Die WIDE FORMAT KOPIERSYSTEM einschalten ..............22 Netzstrom einschalten....................... 23 Scanner einschalten......................23 Controller und Drucker XEROX WIDE FORMAT KOPIERSYSTEM (8825/8830/8850) einschalten ........................23 Controller und Drucker (X2 TECH) einschalten..............26 Das System ausschalten ......................26 Vorlagenqualität...
WIDE FORMAT SCAN SYSTEM WIDE FORMAT 510 Series WIDE FORMAT SCAN SYSTEM WIDE FORMAT 721P Die WIDE FORMAT KOPIERSYSTEM hat zwei Betriebsarten: Kopieren und Scannen. Im Kopier-Modus werden Vorlagen eingescannt, XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 1...
FORMAT SCAN SYSTEM. Diese Komponenten sind Standardausrüstung für die XEROX WIDE FORMAT KOPIERSYSTEM 8825, 8830, 8850. 510 Series und den X2 TECH. Das Gestell ist Standardausrüstung oder Zubehör für die 8850 Digital Solution. Mit Ausnahme des Gestells und der Standard-Ablage gehören alle Komponenten zur Standardausrüstung der 721P.
Seite 9
WIDE FORMAT SCAN SYSTEM Frontansicht A: Vorlagen-wechsler D: Gestell B: Scanner-Steuerpult E: Standard-Ablage C: Dicke Vorlagen-Hebel F: Vorlageneinzugsfach XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 3...
Seite 10
WIDE FORMAT SCAN SYSTEM Front View A: Vorlagen-wechsler D: Gestell B: Scanner-Steuerpult E: Vorlageneinzugsfach C: Dicke Vorlagen-Hebel 4 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
E: Status-LED C: Vorlagen-ausgang F: IEEE 1394-Kabel und Stecker HINWEIS: Die oben aufgeführten Komponenten mit Ausnahme der Standard-Ablage sind auch für das WIDE FORMAT SCAN SYSTEM erhältlich. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 5...
Ablage, die für das WIDE FORMAT SCAN SYSTEM verfügbar sind. Diese kompakten Komponenten ermöglichen die Installation der XEROX WIDE FORMAT KOPIERSYSTEM an Aufstellorten mit beschränktem Platz. Frontansicht A: Kompakt-Ablage Rückansicht 6 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 13
Vorlagen einstellen; er dient darüber hinaus dem Entfernen von Vorlagen aus dem Scanner-Einzug. Bei der Einstellung der Vorlagendicke ist der Hebel auf die nächsthöhere Dicke zu setzen. Wenn die Vorlage an den XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 7...
Seite 14
Das Gestell ist in der Grundausstattung der XEROX WIDE FORMAT KOPIERSYSTEM 8825, 8830,und 8850 enthalten und ist optional für die 721P. Das Gestell gehört zur Standardausrüstung des WIDE FORMAT KOPIERSYSTEMS der 510-Serie 8 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Auswahl- oder Eingabeaufforderung auf der Grafikanzeige. Wenn eine Option vorgewählt ist, leuchtet die Lampe auf der linken Seite der Option auf. Die folgende Abbildung zeigt den Optionen-Bereich des Scanner- Steuerpults. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 9...
Seite 16
R3 - diese Einstellung gilt nur für die die XEROX WIDE FORMAT KOPIERSYSTEM 8850, 721P und 510 Serie. Wenn sie auf diesen Systemen gewählt wird, leuchtet die R3- 10 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
1. Die Taste unter Ausgabeformat so lange drücken, bis die Lampe Manuell aufleuchtet. Der Bildschirm SPEZIAL- AUSGABEFORMAT wird angezeigt. HINWEIS: Wenn die Anzeigelampe bereits leuchtet, die Taste einmal drücken, so dass der Bildschirm angezeigt wird. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 11...
Seite 18
2. Die Taste Weiter bzw. Zurück drücken, um einen Eintrag aus der Liste zu wählen. HINWEIS: Es können dieser Liste Formate hinzugefügt oder daraus entfernt werden. Siehe „Benutzer-Formate" im Abschnitt „Hauptmenü". 12 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 19
(Kopieren oder Scannen) ausgewählt wurde. Weitere Informationen zu diesem Thema enthält der Abschnitt „Bildqualität“. HINWEIS: LINIEN-MODUS: der Bildschirm KOPIER-OPTIONEN (LINIE) ist nur mit dem HFT Controller sowie dem Funktionsschlüssel für Turbo III verfügbar XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 13...
Seite 20
Wenn Scan-Optionen (FARBE) gewählt wird, wird Hintergrundunterdrückung automatisch auf Aus gestellt. HINWEIS: Diese Auswahl wirkt sich auf die Scan-Geschwindigkeit aus. Die Scangeschwindigkeiten sind in Anhang 1 gelistet. 14 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 21
Diese Einstellung eignet sich am besten für Dokumente auf opakem Material oder transparentem Material wie Velinpapier (Pauspapier) oder Folie bzw. mit mittelgradig farbigem Hintergrund auf opakem Material. Solche Vorlagen haben einen stärkeren Kontrast XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 15...
Seite 22
V/V-Betriebsarten gewählt werden: Autom., Manuell und Festwert. Die folgende Abbildung zeigt den Vergrößern/Verkleinern- Bereich des Scanner-Steuerpults. HINWEIS: Die Größenänderung kann nur im Kopiermodus verwendet werden. Vergrößern/ Verkleinern Autom. Manuell Festwert 16 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 23
Wert für die Vergrößerung oder Verkleinerung wählen. Festwert-Einstellung wählen: 1. Die Taste unter Vergrößern/Verkleinern so lange drücken, bis die Lampe Festwert aufleuchtet. Der Bildschirm FESTWERT- VERGRÖSSERN/VERKLEINERN wird angezeigt. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 17...
Seite 24
Der mittlere Bereich des Scanner-Steuerpults enthält die Grafik-Anzeige und die Steuertasten. Die folgende Abbildung zeigt den mittleren Bereich STEUERTASTEN des Scanner-Steuerpults. KOPIERBE REIT VORLAGE EINLEGE N AUTOM. 100,0% Zurück Weiter Eingabe Beenden Modus Menü 18 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Nach Sobald der Scanner eingeschalten und der Aufwärmzyklus abgeschlossen ist, wird auf dem Display SCANBEREIT angezeigt. Wird der SCAN-MODUS nicht aktiviert und es ist ein Farbdrucker angeschlossen, dann ist der Scanner außer Kraft gesetzt. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 19...
Seite 26
Trans form. Test Stapel Satzerstellung Endverarbeitung Speichern/ Rückrufen C/CA Start Drucker Stopp unterbr. ZAHLENTASTATUR Die Zahlentastatur enthält die Tasten 0 bis 9, die Komma-Taste und die C/CA-Taste. 20 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 27
Mit den Tasten Start und Stopp werden Scannen und Drucken von Bildern gesteuert. STEUERTASTEN Start Durch Drücken der Start-Taste wird die Kopierabfolge begonnen, wenn die Funktion AUTOSCAN nicht aktiviert ist. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 21...
Drucker. Die Abfolge zum Einschalten von Controller und Drucker sind unterschiedlich für die XEROX WIDE FORMAT KOPIERSYSTEM. Führen Sie die in diesem Abschnitt für das entsprechende System gegebenen Anweisungen aus. 22 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Diese Controller und Drucker werden folgendermaßen eingeschaltet: 1. Den Drucker-Netzschalter auf Aus (O) schalten. 2. Den Leistungsschalter auf Ein (I) schalten. 3. Den Drucker-Netzschalter auf Ein (I) schalten. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 23...
Seite 30
A: Controller B: Leistungs-schalter C: Drucker-Netzschalter 24 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 31
Der HFT Controller verfügt über einen eigenen Betriebsschalter. Zur (XEROX WIDE Betriebsaufnahme muss zuerst der Controller, dann der Drucker FORMAT der Serien eingeschaltet werden. 8825/8830/8850/510 und 721P) Controller- Netzschalter Netzschalter Netzschalter für 721P für 510-Serie XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 25...
Bei der 721P zuerst den Drucker ausschalten. Dann den Controller ausschalten. 2. Um den Scanner auszuschalten, den Ein/Aus-Schalter auf der Rückseite des Scanners auf O stellen, siehe unten. 26 • WIDE FORMAT KOPIERSYSTEM - Geräteübersicht XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 33
XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch WIDE FORMAT KOPIERSYSTEM - Geräteübersicht • 27...
Die dynamische Hintergrundunterdrückung überwacht die Vorlage jedoch nur in der Verarbeitungsrichtung, von der Führungskante bis zur Hinterkante des Blatts. Die Funktion kann keine links/rechts-Anpassung vornehmen. Wenn beispielsweise die Vorlage dunkel ist, nimmt die Vorlagenqualität • 29 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Vorlage ermittelt werden ohne eine Prescan (Vorscan) durchzuführen, für den die Bedienkraft die Vorlage manuell ausrichten muss. Die Sensoren zur Randbestimmung machen einen Prescan überflüssig und tragen somit zur Erhöhung der Durchsatzgeschwindigkeit und folglich der Produktivität bei. 30 • Vorlagenqualität XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Probleme gekennzeichnet: • Der Vordergrund ist hell (z. B. eine verblasste oder überbelichtete Blaupause oder helle Bleistiftstriche). • Die Vordergrundauflösung ist ungleichmäßig (d. h. manche Bereiche sind dunkel, andere wiederum sind hell). Vorlagenqualität • 31 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Aufmerksamkeit bedürfen. • Als nächstes ist zu bestimmen, ob das Dokument invertiert ist (weißer oder heller Vordergrund auf dunklem Hintergrund). Wenn dies der Fall ist, siehe „Bild invertieren" im Abschnitt „Spezielle Funktionstasten" 32 • Vorlagenqualität XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Bildqualität für die meisten Vorlagen ausgerichtet. Wenn ein spezieller Vorlagentyp gescannt werden soll, kann man einige der auf dem Scanner verfügbaren Bildverarbeitungs-Funktionen anwenden. Tabelle 2 auf der nächsten Seite beschreibt die Strategien zum Scannen von Spezialvorlagen. Vorlagenqualität • 33 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Vorlage um Bildqualität Autom. Stellen, 90° drehen. einstellen. Bei und Bitonal auf Verkleine-rung Ein stellen. Linienunterdrücku ng einstellen Linie-, Foto- oder Hintergrundunterd Gemischt/Spezial rückung auf (hell) 34 • Vorlagenqualität XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 41
Materialien Folien-Vorlage Hintergrundunterd mit Streifen im rückung auf (hell) Hintergrund- einstellen. Bereich Folien-Vorlage Hintergrundunterd rückung auf (hell) verschwommene und Typ auf Linie m Text oder oder grauen Schatten Gemischt/Spezial einstellen. Vorlagenqualität • 35 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
HINWEIS: Diese SCAN-OPTION wird nur angezeigt, wenn die Funktion „Scannen ins Netzwerk“ aktiviert ist. Der SCAN-Modus ist optional für das XEROX WIDE FORMAT KOPIER SYSTEM 8825 und die Digital Solution erhältlich. Wenn der SCAN-Modus nicht aktiviert ist, ist QBildqualität • 37...
Häkchen, wenn sie aktiviert wird. Die Werkseinstellung für beide Optionen ist DEAKTIVIERT. HINWEIS: BITONAL- diese Option eignet sich besonders für Linienzeichnungen, bei denen als Ausgabe schwarze Linien auf weißem Hintergrund erwartet werden. Die Ausgabe enthält somit keine Graustufen. 38 • QBildqualität XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 45
5. Für jeden zu ändernden Wert sind die Schritte 4 und 5 zu wiederholen 6. Den Wert durch Drücken der Taste Eingabe bestätigen. 7. Taste Eingabe drücken, um zum Bereitschaftsbildschirm zurückzugehen. QBildqualität • 39 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Verkleinern während des Kopierens bewahrt. HINWEIS: Die Option LINIENMODUS ist nur mit dem HFT Controller sowie dem Funktionsschlüssel für Turbo III verfügbar. Zur Bestellung dieser Funktion wenden Sie sich an Ihren XEROX-Partner. • Für LINIENMODUS die Taste Weiter oder Zurück drücken, bis die gewünschte Einstellung hervorgehoben ist.
Seite 47
HINWEIS: Diese Option wird nur angezeigt, wenn die Funktion „Scannen ins Netzwerk“ aktiviert ist. Zur Bestellung dieser Funktion wenden Sie sich an Ihren XEROX-Partner. HINWEIS: Die Option Hintergrundunterdrückung kann nicht mit der Foto-Einstellung verwendet werden. Wenn Foto gewählt wird, wird Hintergrundunterdrückung automatisch auf Aus gestellt.
Netzwerk“ aktiviert ist. Der SCAN-Modus ist eine Standardfunktion des WIDE FORMAT KOPIERSYSTEMS 8830/8850//721P und ist wahlweise für das WIDE FORMAT KOPIERSYSTEM 8825 erhältlich. Wenn der SCAN-Modus nicht aktiviert ist, ist DATEISYSTEM nicht verfügbar. Zur Bestellung dieser Funktion wenden Sie sich an Ihren XEROX-Partner.
Seite 49
Komprimierung und niedriger Bildqualität gespeichert. Die Werkseinstellung ist NORMAL • PALLETTE – Wird nur angezeigt, wenn TIFF als Format festgelegt wurde und für KOMPRIMIERUNG INDEX oder INDEXED gewählt ist. Hier wird die Farbpalette für die QBildqualität • 43 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
1. die Führungskante der Vorlage stark vom Rest des Dokuments abweicht. 2. Graustufen- oder Farbpläne sich in diesem Modus am besten kopieren lassen. 3. mehr Informationen über helle Farben (z. B. hellgrau oder gelb) eingeholt werden sollen. 44 • QBildqualität XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Grundeinstellung für diese Option ist die mittlere Kontrasteinstellung. Mit dieser Funktion kann die Wirkung der Einstellungen Typ und Hintergrundunterdrückung feiner abgestimmt werden. Der Kontrast kann in allen vier Einstellungen der Hintergrundunterdrückung verwendet werden. QBildqualität • 45 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Kopieren Kopieren Wenn die Anzeige KOPIERBEREIT anzeigt, ist die XEROX WIDE FORMAT KOPIERSYSTEM kopierbereit. Der Modus Kopieren wird momentan nicht vom X2 TECH-Drucker unterstützt. Scan-Vorgang steuern Zur Steuerung von Anfang und Ende des Scan-Vorgangs stehen mehrere Einstellungen zur Verfügung. Zugriff auf diese Einstellungen erhält man über die Option SCANNER-STEUERUNG des...
Seite 54
Kopierqualität erzielen. Dazu gehört die Auswahl der Vorlage: Typ und Hintergrundunterdrückung sowie die Kopieroptionen hell und dunkel. Die folgende Abbildung zeigt den Bildqualität-Bereich des Scanner- Steuerpults. Weitere Informationen zu diesem Thema enthält der Abschnitt „Bildqualität“. 48 • Kopieren XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Prozentwert für die Größenänderung einstellen. Mit der Spezialfunktionen-Taste Transformierung kann man die Ränder um das Bild und die Ausrichtung des Bildes auf dem Material festlegen und das gescannte Bild in ein Spiegelbild und/oder ein Negativbild umgewandeln. Kopieren • 49 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite. In Originalgröße kopieren 1. Materialzufuhr auf Autom. setzen. Die Anzeigelampe Autom. leuchtet auf. Mit dieser Einstellung kann die XEROX WIDE FORMAT KOPIERSYSTEM automatisch die am besten für die Bildbreite geeignete verfügbare Materialrolle wählen. HINWEIS: Wenn kein genau passendes Materialformat geladen ist, wird die nächstgrößere Materialrolle verwendet.
Das gescannte Bild kann automatisch an ein vordefiniertes Materialformat angepasst werden. 1. Materialzufuhr auf Autom. setzen. Die Anzeigelampe Autom. leuchtet auf. Mit dieser Einstellung kann die XEROX WIDE FORMAT KOPIERSYSTEM automatisch die am besten für die Bildbreite geeignete verfügbare Materialrolle wählen.
Seite 58
Der Scanner scannt die Vorlage und der Drucker druckt die Kopie sofort aus (es sei denn, er druckt bereits). Wenn der Scanner scannt und der Drucker gerade einen anderen Druckauftrag ausführt, wird die Kopie gedruckt, sobald der Drucker wieder verfügbar ist. 52 • Kopieren XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Bildschirm mit den Tasten Weiter und Zurück geändert werden. Weitere Informationen zu diesem Thema enthält der Abschnitt „Endbearbeitung“. Wird führt die Position des Titelblocks die Option BELIEBIG gewählt, erscheint in allen Ecken eine gestrichelte Linie. Falter beim Scannen verwenden • 53 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 60
VORLAGE EINLEGEN AUTOM 100.0 % HINWEIS: Während des Erstellens eines Drucksatzes können alle Endbearbeitungsoptionen modifiziert werden. Die Modifikation dieser Optionen muss jedoch vor dem Einlegen der Vorlage abgeschlossen sein. 54 • Falter beim Scannen verwenden XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Meldung zur Eingabe der Scan-Breite aufgefordert. Zum Scannen der Vorlage 914 mm eingeben, dann durch Drücken von Eingabe den Scan-Prozess beginnen. Eine Zahl über 914 wird nicht akzeptiert. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch Scannen von Vorlagen mit Übergröße • 55...
Wenn die Funktion SUMMER aktiviert ist (Werkseinstellung), erklingt beim Drücken einer Taste ein akustisches Signal. Das Drücken einer falschen Taste erzeugt mehrere Signaltöne. Die Abbildung auf der folgenden Seite zeigt den Bereich Spezialfunktionen auf dem Scanner-Steuerpult.. Spezielle Funktionstasten • 57 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Start Druck Stopp unterbr. Taste zur Druckunterbrechung Für die Auftragsverarbeitung auf der XEROX WIDE FORMAT KOPIERSYSTEM gelten folgende Prioritäten: 1. jeder gerade laufende Druckauftrag 2. ein Kopierauftrag, der bereit ist für den Druck 3. ein entfernter Druckauftrag. Wenn gerade ein entfernter Druckauftrag verarbeitet wird, kann ein...
Scannen des Auftrags geändert werden. • LETZTEN AUFTRAG LÖSCHEN - Zum Löschen der Informationen des letzten Auftrags. HINWEIS: Im SCAN-Modus ist die Option Letzter Auftrag nicht verfügbar. Das Menü LETZTER AUFTRAG aufrufen: Spezielle Funktionstasten • 59 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Meldung. LETZTEN AUFTRAG Wenn aus Sicherheitsgründen die Parameter und Bilder des letzten Auftrags nicht gespeichert bleiben sollen, die Option LETZTEN LÖSCHEN AUFTRAG LÖSCHEN verwenden. Informationen des letzten Auftrags löschen: 60 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
1. Taste Speichern/Rückrufen drücken. Der Bildschirm SPEICHERN/RÜCKRUFEN wird angezeigt. 2. Taste Weiter drücken, um AUFTRAGSPROFILE hervorzuheben. 3. Taste Eingabe drücken, um AUFTRAGSPROFILE auszuwählen. Der Bildschirm AUFTRAGSPROFILE wird angezeigt. Die gewählte Option erscheint hervorgehoben. Spezielle Funktionstasten • 61 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
6. Mit der Taste Eingabe die Auswahl bestätigen. Ein Bildschirm mit einer Bestätigungsaufforderung erscheint. Das zugehörige Profil wird aufgerufen und die Einstellungen des Scanner- Steuerpults werden entsprechend konfiguriert. AUFTRAGSPARAMETER RÜCKGERUFEN WEITER: EINGABE DRÜCKEN 62 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
6. Eine nicht verwendete Position wählen und mit Hilfe der Zahlentastatur eingeben. 7. Mit der Taste Eingabe die Auswahl bestätigen. Die Einstellungen des aktuellen Kopierauftrags werden an der eingegebenen Position gespeichert; eine Bestätigungsmeldung erscheint. AUFTRAGSPARAMETER GESPEICHERT WEITER: EINGABE DRÜCKEN Spezielle Funktionstasten • 63 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 70
Die Position wird aus der Liste im Bildschirm PROFIL LÖSCHEN entfernt und der Inhalt dieser Position gelöscht. Auf dieselbe Weise können noch andere Positionen gewählt werden, die gelöscht werden sollen. 64 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
SPEICHERN/RÜCKRUFEN wird angezeigt. 2. Taste Weiter drücken, bis WERKSEINSTELL. RÜCKSETZEN hervorgehoben ist. 3. Taste Eingabe drücken, um WERKSEINSTELL. RÜCKSETZEN auszuwählen. Die Werkseinstellungen werden sofort wiederhergestellt. Ein Bildschirm mit einer Bestätigungsaufforderung erscheint. Spezielle Funktionstasten • 65 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Endverarbeitung nicht geändert werden. Das Drücken der Taste Endverarbeitung ist dann ungültig. Folgender Fehlermeldungs-Bildschirm wird angezeigt: Die Endverarbeitung aktivieren und die Endverarbeitungs-Optionen entweder vor der Wahl der Option Satzerstellung oder nach der Erstellung des Satzes wählen. 66 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
8. Um die Funktion Endverarb, zu deaktivieren, erneut die Taste Endver. drücken. Die Endverarbeitung-Anzeigelampe erlischt. Optionen im Es folgen Beschreibungen jeder der Wahlmöglichkeiten im Endverarbeitungs-Menü. Siehe die Benutzer-Dokumentation für das Endverarbeitungs- Endverarbeitungsgerät für weitere Informationen über diese Optionen. Menü Spezielle Funktionstasten • 67 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
TAB: PROGRAMMEINSTELLUNG VERW. LOCHUNGS-OPTIONEN Die Menü-Auswahl LOCHUNGS-OPTIONEN ermöglicht das Überschreiben der vorprogrammierten Lochungs-Einstellungen für das gewählte Endverarbeitungsprogramm. Die Wahlmöglichkeiten sind IMMER EIN, IMMER AUS und PROGRAMMEINSTELLUNG VERWENDEN. Die Werkseinstellung ist PROGRAMMEINSTELLUNG VERWENDEN. 68 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 75
• Die zu scannende Vorlage entspricht einem Standardformat und ist korrekt ausgerichtet. • Sicherstellen, dass die angezeigte Titelblockposition den Wünschen entspricht. Weitere Informationen zu diesem Thema enthält das Falter- Zusatzmaterial. Spezielle Funktionstasten • 69 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die WIDE FORMAT KOPIERSYSTEM ist mit einem Stapler ausgerüstet, die diese Dokumente aufnimmt. Siehe „Scanner-Steuerung" im Abschnitt „Hauptmenü" für weitere Informationen bezüglich des Parameters VORLAGEN-RÜCKL. Einen sortierten Satz erstellen: Satz erstellen und drucken 70 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
5. Wenn der Satz komplett eingescannt ist, erneut die Taste Satzerstellung drücken. Die Satzerstellung-Anzeigelampe erlischt, wenn die Start-Taste gedrückt wird, darauf erscheint die Anzeige BEREIT ZUM SATZDRUCK. BEREIT ZUM SATZDRUCK DRUCKEN: START DRÜCKEN 100.0% Spezielle Funktionstasten • 71 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die Stapel-Anzeigelampe leuchtet nun beständig, bis der Stapel-Modus deaktiviert wird. 4. Wenn die letzte Vorlage im Satz gescannt ist, die Stapel-Taste zum Deaktivieren des Stapel-Modus drücken. Die Stapel- Anzeigelampe erlischt. 72 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
HINWEIS: Ränder können nur angepasst werden, wenn sich die WIDE FORMAT KOPIERSYSTEM im Kopiermodus befindet. Das folgende Beispiel zeigt ein Bild, das in den Scanner eingezogen wird und die Ausrichtung der Bildränder. Spezielle Funktionstasten • 73 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 80
HINWEIS: Jeder Rand hat zwei Bestandteile. Ein „+" oder „-" und einen Zahlenwert. Wird die Taste Zurück bzw. Weiter gedrückt,werden die Bestandteile nacheinander hervorgehoben. 4. Taste Eingabe drücken, um die Einstellung auszuwählen. 74 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Einstellungen für die X- und die Y-Koordinate. Er enthält auch eine Abbildung der ungefähren Ausrichtung des Bildes den eingegebenen Einstellungen zufolge. Die folgende Abbildung zeigt ein Beispiel dieses Bildschirms. Spezielle Funktionstasten • 75 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
2. Weiter drücken, bis TRANSFORMIERUNG angezeigt wird. 3. Taste Eingabe drücken, um TRANSFORMIERUNG auszuwählen. Der Bildschirm TRANSFORMIERUNG wird angezeigt. Es folgt ein Beispiel eines TRANSFORMIERUNG-Bildschirms, in dem sowohl die SPIEGEL- als auch die INVERT-Funktion ausgeschaltet ist. 76 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 83
Bild in ein Negativbild umgewandelt wird. Bei Schwarz/Weiß- Bildern werden weiße Pixel dann schwarz und schwarze Pixel weiß gedruckt. Bei Graustufenbildern wird das Bild in sein fotografisches Negativ umgekehrt. Zum Invertieren eines Bildes: Spezielle Funktionstasten • 77 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die Abmessungen des Testmusters (im Modus Kopieren) entsprechen der Breite der Seite mal 210 mm. Das Muster wird ausgehend von einem Punkt genommen, der gleich weit von der vorderen und hinteren Kante 78 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Zum Drucken eines Testmusters wie folgt vorgehen: 1. Befindet sich der Scanner im KOPIER-Modus, diesen in den SCAN-Modus schalten. Für weitere Informationen hierzu siehe Vom KOPIER- in den SCAN-Modus umschalten. 2. Den Namen des Verzeichnisses eingeben. Spezielle Funktionstasten • 79 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 86
5. Taste Eingabe drücken, um die Option SCAN-BILD AN DRUCKER SENDEN zu aktivieren. Die Taste BEENDEN drücken, um das Menü zu verlassen. Die Verarbeitungszeit für die Funktion Scan-Bild an Drucken senden ist abhängig von der Bildgröße. 80 • Spezielle Funktionstasten XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
über das Netzwerk abgerufen werden. Das Bild wird im Tagged Image File Format, (TIFF-Format; Dateiformat für Bitabbildungen) 6.0 mittels CCITT Gruppe 4-, CALS- Kompression oder PDF gespeichert. Die Option Farbscannen XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch In das Netzwerk einscannen (Scan-Modus) • 81...
IMAGES 3. Den Namen eines Verzeichnisses mit maximal 16 Zeichen eingeben, in das die gescannten Bilder gespeichert werden sollen. Der Name darf nicht mit einem Punkt beginnen. 82 • In das Netzwerk einscannen (Scan-Modus) XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Platz wieder frei. Des weiteren werden die Dateien nach Ablauf der vorgegebenen Zeitspanne des Timers gelöscht. Wie dieser Wert einzustellen ist, wird unter „Zeitnehmer" im Abschnitt „Hauptmenü" beschrieben. Die Werkseinstellung ist 24 Stunden. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch In das Netzwerk einscannen (Scan-Modus) • 83...
(Dazu auf dem Menü des WIDE FORMAT SCAN SYSTEM im HAUTPMENÜ die Optionen KONFIGURATION > SCAN OPTIONEN - LINIE ODER FOTO (ODER FARBE, falls aktiviert) > VORSCHAU wählen.) Mit der Taste Zurück oder Weiter durch 84 • In das Netzwerk einscannen (Scan-Modus) XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 91
Vorderkante des Dokuments die Rollen berührt, bevor der Scanner den Dokumenttransport startet 9. Wenn eine entsprechende Aufforderung erscheint, die Scan- Breite eingeben und die Taste Eingabe drücken. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch In das Netzwerk einscannen (Scan-Modus) • 85...
Bilder werden auf der internen Festplatte in einem Dateisystem in Verzeichnissen abgelegt. Die Bilder werden in dem vom Benutzer beim Aufrufen des SCAN-Modus angegebenen Verzeichnis gespeichert. Das Standard-Verzeichnis ist „images". Zur Verwaltung des Dateisystems ist 86 • In das Netzwerk einscannen (Scan-Modus) XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 93
• Löschung aller in ein Verzeichnis gescannten Bilder • Löschung aller auf der Festplatte gespeicherten Bilder. Siehe „Dateisystem" im Abschnitt „Hauptmenü" für weitere Informationen bezüglich dieser Funktionen. XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch In das Netzwerk einscannen (Scan-Modus) • 87...
Systemadministrator. Der Zugriff auf dieses Menü ist durch ein Administrator-Passwort beschränkt. • DIAGNOSE - Zur Durchführung einer Reihe von System- Diagnosen durch das Bedienungs- bzw. das Service-Personal. Zugriff auf das Hauptmenü: 1. Taste Menü drücken. Hauptmenü • 89 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
STROMSPARMODUS - Einstellung der Stundenzahl, die das System inaktiv bleiben kann, bevor es in den Stromsparmodus umschaltet. • SCANNER-STEUERUNG - Einstellung der Wahlmöglichkeiten für den Scanner-Betrieb zum Kopieren und Scannen in Datei. Zugriff auf das KONFIGURATION-Menü: 90 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Als Sprache können ENGLISCH, SPANISCH, FRANZÖSISCH, ITALIENISCH, DEUTSCH oder PORTUGIESISCH gewählt werden. Die Grundeinstellung ist ENGLISCH. Die Wahlmöglichkeiten für MASSEINHEITEN sind ZOLL oder MM (Millimeter). Die Grundeinstellung ist MM. Hauptmenü • 91 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die Auswahl für STANDARDMODUS ist KOPIEREN oder SCANNEN. Die Grundeinstellung ist KOPIEREN. HINWEIS: Der STANDARDMODUS wird nur angezeigt, wenn Scannen ins Netzwerk aktiviert ist. Der SCAN-Modus ist optional auf der 8825 und der 8850 Digital Solution. Zur Bestellung dieser Funktion wenden Sie sich an Ihren XES-Partner.
V/V-BENUTZER-FESTWERTE 4. Mit der Taste Zurück oder Weiter durch die Liste der Wahlmöglichkeiten gehen. 5. Taste Eingabe drücken, um die hervorgehobene Option auszuwählen. Der Bildschirm für die gewählte Option wird angezeigt. Hauptmenü • 93 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
4. Taste Eingabe drücken, um KOPIEROPTIONEN auszuwählen. Der Bildschirm KOPIEROPTIONEN wird angezeigt. 5. Taste Eingabe drücken, um MATERIALSERIE auszuwählen. Der Bildschirm MATERIALSERIE wird angezeigt. Die folgende Abbildung zeigt ein Beispiel dieses Bildschirms. 94 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 101
HINWEIS: Die Formate werden in den für das System vorgewählten Maßeinheiten angegeben. Siehe „Lokalisierung" im Abschnitt „Hauptmenü". Die folgende Abbildung zeigt ein Beispiel dieses Bildschirms. In diesem Beispiel wurden die Maßeinheiten auf Zoll gesetzt. Hauptmenü • 95 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 102
Der Bildschirm KOPIEROPTIONEN wird angezeigt. 5. Weiter drücken, bis V/V-BENUTZER-FESTWERTE angezeigt wird. 6. Zur Wahl von V/V-BENUTZER-FESTWERTE Eingabe drücken. Der Bildschirm V/V-BENUTZER-FESTWERTE wird angezeigt. Die folgende Abbildung zeigt ein Beispiel dieses Bildschirms. 96 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 103
Der Bildschirm KOPIEROPTIONEN wird angezeigt. 5. Weiter drücken, bis ABBILDUNG angezeigt wird. 6. Taste Eingabe drücken, um ABBILDUNG auszuwählen. Der Bildschirm ABBILDUNG wird angezeigt. Die folgende Abbildung zeigt ein Beispiel dieses Bildschirms. ABBILDUNG AUTOM. DREHEN Hauptmenü • 97 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 104
Controllers aktiviert wird. Die Einstellung befindet sich auf der Seite Verarbeitungsstandards. Die Option Fehlerdiffusion im Menü für Raster-Methoden auswählen. 7. Taste Eingabe drücken, um die Optimierungseinstellung auszuwählen. 8. Taste Weiter drücken, um DYN. HINTERGRUNDENTFERNUNG auszuwählen. Taste Eingabe bestätigen, um DYN. 98 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Bedienkraft zunächst die Materialserie (ANSI, ARCH, ISO A, ANDERE, usw.) bestimmen, da nicht alle verfügbaren Sensoren zur Bestimmung einer Materialart eingesetzt werden können. Steuerfunktionen des Scanner festlegen: 1. Taste Menü drücken. Der Bildschirm HAUPTMENÜ wird angezeigt. Hauptmenü • 99 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
AKTUELLE FEHLERLISTE - zeigt die letzten mit dem Scanner zusammenhängenden Fehler an. • KONFIGURATIONS-DRUCKE - druckt die Konfigurationsseiten für Kopierer und Drucker. Zugriff auf das Menü SYSTEM-INFORMATIONEN: 1. Taste Menü drücken. Der Bildschirm HAUPTMENÜ wird angezeigt. 100 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
über die Informationen eingeholt werden sollen. 6. Taste Eingabe drücken, um den hervorgehobenen Eintrag auszuwählen. Der Bildschirm für die gewählte Komponente wird angezeigt. Es folgen Beispiele für Bildschirme für jede der Komponenten. Hauptmenü • 101 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Wenn keine Endverarbeitung vorhanden ist, wird unter MODELL „KEINE" angezeigt. Wenn ein Falter angeschlossen ist, erscheint auf dem Bildschirm ENDVERARBEITUNG die Konfiguration dieses Falters. 7. Taste Eingabe drücken, um zum Bildschirm SYSTEM- BESCHREIBUNG zurückzugehen. 102 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Alle drei Seiten Konfigurationsseite ausdrucken: 1. Taste Menü drücken. Der Bildschirm HAUPTMENÜ wird angezeigt. 2. Taste Weiter drücken, um SYSTEM-INFORMATIONEN hervorzuheben. 3. Taste Eingabe drücken, um SYSTEM-INFORMATIONEN auszuwählen. Der Bildschirm SYSTEM-INFORMATIONEN wird angezeigt. Hauptmenü • 103 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die Option SYSTEMVERWALTUNG des Menüs HAUPTMENÜ ist dem Systemadministrator vorbehalten. Zugriff darauf kann nur bei Eingabe des korrekten Systemadministrator-Passworts erhalten werden. Wenn die Option gewählt wird, wird sofort zur Eingabe des Systemadministrator-Passworts aufgefordert. Siehe 104 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Pfeile zeigen an, dass mehr Einträge verfügbar als sichtbar sind. Die gewählte Option erscheint hervorgehoben. SYSTEMADMINISTRATION KOSTENZÄHLUNG DATEISYSTEM PASSWORT ÄNDERN HINWEIS: Wenn ein falsches Passwort eingegeben wird, erscheint die unten dargestellte Fehlermeldung. Das Passwort erneut eingeben. Hauptmenü • 105 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
HINWEIS: Diese Option wird nur angezeigt, wenn Scannen ins Netzwerk aktiviert ist. Der SCAN-Modus ist optional auf der WIDE FORMAT KOPIERSYSTEM 8825 und der 8850. Wenn der SCAN-Modus nicht aktiviert ist, ist DATEISYSTEM nicht verfügbar. Zur Bestellung dieser Funktion wenden Sie sich an Ihren XES-Partner.
Seite 113
Die Option BILDER LÖSCHEN läßt den Systemadministrator alle die für GESPEICHERTE eine bestimmte Kostenstelle gescannten Bilder löschen. BILDER NACH KOSTENSTELLE Gespeicherte Bilder nach Kostenstelle löschen: LÖSCHEN 1. Auf das Menü SYSTEMVERWALTUNG zugreifen. Siehe „Systemadministrator-Passwort eingeben" in diesem Abschnitt. Hauptmenü • 107 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Die Option ALLE BILDER LÖSCHEN läßt den Systemadministrator alle die im Dateisystem gespeicherten Bilder löschen. BILDER LÖSCHEN Alle gespeicherten Bilder löschen: 1. Auf das Menü SYSTEMVERWALTUNG zugreifen. Siehe „Systemadministrator-Passwort eingeben" in diesem Abschnitt. 108 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Kundendienst setzt das Passwort auf 0 zurück, so dass der Systemadministrator wieder ein eigenes angeben kann. HINWEIS: Wird das Systemadministrator-Passwort am Scanner- Steuerpult geändert, wirkt sich diese Änderung auch auf den Drucker aus. Diese beiden Passwörter sind identisch. Systemadministrations-Passwort ändern: Hauptmenü • 109 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 116
Eingabe wird als Sternchen (***) dargestelt. 9. Mit der Taste Eingabe die Neu-Eingabe bestätigen. Der Menü- Bildschirm SYSTEMVERWALTUNG erscheint. Das neue Passwort ist nunmehr gültig. Das alte Passwort jedoch ist nicht mehr gültig. 110 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Bedienungspersonal durchgeführt werden, wenn es dazu ausdrücklich vom Kundendienst aufgefordert wird. Zugang zu diesen Tests wurde ermöglicht, damit einige Vor-Diagnosen telefonisch durchgeführt werden können, bevor ein Kundendienst-Techniker geschickt wird. Andere Verfahren sind Hauptmenü • 111 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Quadrat-Einheiten gemessen. Die Einheiten werden entweder als Fuß oder als Meter angezeigt, abhängig von den für den Scanner vorgewählten Einheiten. Siehe „Lokalisierung" im Abschnitt „Hauptmenü" für weitere Informationen bezüglich der Maßeinheiten. 112 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
NVR-Werte auf die Werkseinstellung zurückstellen. Für diese Funktion ist das Diagnose-Passwort erforderlich. • SCANNER-ZUVERLÄSSIGKEITSMESSER - zum Sammeln von Daten zur Zuverlässigkeit des Scanner-Mechanismus. • SCANNER-FEHLER (GEORDNET) - zur Ansicht der Einträge in das interne Scanner-Fehlerprotokoll. Hauptmenü • 113 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 120
Bildschirm für die gewählte Option wird angezeigt. BILDWEG Die Option BILDWEG ermöglicht die Überprüfung des Betriebs von Bildverarbeitungs (IP) -Karte und Bildleiste. BILDWEG-Diagnose ausführen: 1. Taste Menü drücken. Der Bildschirm HAUPTMENÜ wird angezeigt. 114 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 121
5. Taste Eingabe drücken, um SCANNER-DIAGNOSE auszuwählen. Der Bildschirm SCANNER-DIAGNOSE wird angezeigt. 6. Taste Weiter drücken, um SCAN-LEISTE hervorzuheben. 7. Taste Eingabe drücken, um SCAN-LEISTE auszuwählen. Der Bildschirm SCAN-LEISTE wird angezeigt. SCAN-LEISTE KALIBRIERUNGSTEST ANFANG: START DRÜCKEN Hauptmenü • 115 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 122
Post Test 9 - Pixel Magic Schnittstelle Post Test A - Pixel Magic intern g) Post Test B - Video-Pfad h) Post Test C - 24 V (Gleichstrom) Versorgungstest Post Test D - Lampe 116 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 123
Der Zähler zählt und zeigt die Anzahl an Linear-Fuß seit dem ESSER letzten Löschen des Scanner-Fehlerprotokolls an. Die Anzahl an Linear- Fuß zwischen Fehlerauftritten ist eine Anzeige der Zuverlässigkeit des Scanners. SCANNER-ZUVERLÄSSIGKEITSMESSER-Diagnose durchführen: Hauptmenü • 117 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Bildschirm DIAGNOSE wird angezeigt. 4. Weiter drücken, bis SCANNER-DIAGNOSE angezeigt wird. 5. Taste Eingabe drücken, um SCANNER-DIAGNOSE auszuwählen. Der Bildschirm SCANNER-DIAGNOSE wird angezeigt. 6. Taste Weiter drücken, bis SCANNER-FEHLER (GEORDNET) hervorgehoben ist. 118 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
7. Taste Eingabe drücken, um SCANNER-FEHLER (ANZAHL) auszuwählen. Der Bildschirm SCANNER-FEHLER (ANZAHL) wird angezeigt. Die erste Zeile des Bildschirms enthält den Wert des internen Scanner- Zuverlässigkeitsmessers zum Zeitpunkt des letzten Löschens des Hauptmenü • 119 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
FEHLERPROTOKOLL LÖSCHEN. Es können keine Funktionen auf diesem Bildschirm ausgeführt werden. Taste Beenden drücken, um zum Bildschirm SCANNER-DIAGNOSE zurückzugehen. Es folgt ein Beispiel des Bildschirms SCANNER-FEHLERPROTOKOLL LÖSCHEN. SCANNER-FEHLERPROTOKOLL LÖSCHEN ACHTUNG: DIESE FUNKTION ZERSTÖRT ALLE PROTOKOLL- AUSFÜHREN: NEIN 120 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 127
Bildschirm DIAGNOSE wird angezeigt. 4. Taste Weiter drücken, bis SCANNER-DIAGNOSE hervorgehoben ist. 5. Taste Eingabe drücken, um SCANNER-DIAGNOSE auszuwählen. Der Bildschirm SCANNER-DIAGNOSE wird angezeigt. 6. Taste Weiter drücken, bis KOMPONENTENTESTS hervorgehoben ist. Hauptmenü • 121 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 128
3. Taste Eingabe drücken, um DIAGNOSE auszuwählen. Der Bildschirm DIAGNOSE wird angezeigt. 4. Weiter drücken, bis SCANNER-DIAGNOSE angezeigt wird. 5. Taste Eingabe drücken, um SCANNER-DIAGNOSE auszuwählen. Der Bildschirm SCANNER-DIAGNOSE wird angezeigt. 122 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 129
8. Taste Eingabe drücken, um SENSOREN auszuwählen. Der Bildschirm SENSOREN wird angezeigt. Für jeden Sensor wird der Status NEIN angezeigt. EINGANG, AUSGANG, LINKS, RECHTS, AUSGANGSSTELLUNG und REGISTER sind die optischen Papiersensoren. DICK ist der dicke Vorlagen-Sensor. Hauptmenü • 123 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 130
Den dicke Vorlagen-Hebel anheben; dadurch wird ermöglicht, ein Blatt Papier (A4) in den Scanner einzuführen. b) Das Blatt Papier mittig ausgerichtet in den Scanner einführen und langsam einschieben, um die Sensoren EINGANG, AUSRICHTUNG und AUSGANG zu prüfen. 124 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 131
Kalibrierungsrollen-Antrieb zugänglich wird, jedoch die Anzeige weiterhin im Blickfeld ist. b) Die Kalibrierungsrolle eine volle Umdrehung drehen; der Status ändert sich von NEIN zu JA, wenn der Sensor in Ordnung ist. Hauptmenü • 125 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Testwerte angezeigt und Kundendienst-Eingriff ist erforderlich. MOTOR-KOMMUNIKATIONEN ANFANG: START DRÜCKEN VORLAGENMOTOR Diese Option dient zum Anhalten und Starten des Vorlagenmotors. Wenn diese Option gewählt wird, erscheint der Bildschirm VORLAGENMOTOR. VORLAGENMOTOR-Diagnose durchführen: 126 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 133
Taste Weiter oder Zurück drücken, bis RICHTUNG hervorgehoben ist. b) Mit der Taste Eingabe die Auswahl bestätigen. c) Taste Weiter oder Zurück drücken, bis die gewünschte Motorrichtung hervorgehoben ist. VORWÄRTS oder RÜCKWÄRTS wählen. Hauptmenü • 127 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 134
11. Taste Beenden drücken, um zum Bildschirm KOMPONENTENTESTS zurückzugehen. Mit der Option KALIBRIERUNGSMOTOR wird der Kalibrationszonen- KALIBRIERUNGSMO Motor eingestellt. KALIBRIERUNGSMOTOR-Diagnose durchführen: 1. Taste Menü drücken. Der Bildschirm HAUPTMENÜ wird angezeigt. 2. Weiter drücken, bis DIAGNOSE angezeigt wird. 128 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Funktion einen Fehler feststellt, wird in der vierten Zeile des Bildschirms „FEHLERCODE" angezeigt, gefolgt von einem zweistelligen Hexadezimal-Ausdruck. In der vierten Zeile kann auch SCANNER- FEHLER angezeigt werden, wenn der Scanner auf den Testbefehl nicht reagiert. Hauptmenü • 129 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Diagnosefunktionen eingeben. Wenn diese Option gewählt wird, erscheint der Bildschirm PASSWORT. Es können keine Funktionen auf diesem Bildschirm ausgeführt werden. Taste Beenden drücken, um zum Bildschirm KOMPONENTENTESTS zurückzugehen. PASSWORT PASSWORD EINGEBEN: 130 • Hauptmenü XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 137
Hauptmenü • 131 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
HINWEIS: Die Funktion KOSTENZÄHLUNG ist Teil der WIDE FORMAT KOPIERSYSTEM 8830, 8850, 510 Serie und 721P. Sie ist optional auf der WIDE FORMAT KOPIERSYSTEM 8825 und X2. Wenn diese Funktion erworben wird, kann sie jederzeit vom Systemadministrator durch Senden einer speziellen Schlüssel-Datei zum Drucker auf der XEROX WIDE FORMAT KOPIERSYSTEM 8825 und X2 TECH aktiviert werden.
Die Auftragsübermittlung von beiden Geräten ist abhängig von dem jeweils auf dem Gerät eingestellten Kostenzählungs-Modus. Vom Scanner- Wenn Kostenzählung AKTIVIERT ist, wird der folgende Bildschirm angezeigt: Steuerpult 134 • Auftrags-Kostenzählung XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 141
Sowohl für den AKTIVIERT- als auch den OPTIONAL-Modus gilt, dass die Eingabe eines falschen Kontos die Anzeige der folgenden Fehlermeldung verursacht. Wenn eine ungültige Nummer eingegeben wird, erhält man keinen Zugang auf den BEREIT-Bildschirm. Auftrags-Kostenzählung • 135 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Aufträge auf eine gültige Kostenstellennummer überprüft. Liegt keine Kostenstellennummer vor, wird der Auftrag abgewiesen und eine Fehlerseite ausgegeben. HINWEIS: Sowohl die Druckertreiber der 8825/8830 als auch die AccXES Client Tools (ACTS) verfügen über eine Option zur Eingabe einer Kostenstellennummer. Weiteres hierzu ist den jeweiligen Benutzerhandbüchern zu entnehmen.
Seite. Vorlagenglas auf Splitter und Kratzer sichtprüfen. Wenn das Vorlagenglas gesplittert oder zerkratzt ist, und diese Defekte auf den Ausdrucken sichtbar sind, ist der XEROX-Service zu verständigen. Reinigung und Wartung -Scanner • 137 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
6. Mit einer geringen Menge Reiniger auf dem Tuch die weiße Rückzugsrolle reinigen. HINWEIS: Die Rückzugsrolle befindet sich auf der Unterseite der oberen Abdeckung. Sie kann sich beim Abwischen drehen. Das ist normal. 7. Obere Abdeckung schließen. 138 • Reinigung und Wartung -Scanner XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Test läuft. 2. Obere Abdeckung öffnen. 3. Kalibrierungsstreifen inspizieren. 4. Ein sauberes fusselfreies Tuch (600S4372) mit etwas Vorlagenglas-Reiniger Xerox 43P81 befeuchten und den Kalibrierungsstreifen damit reinigen. 5. Obere Abdeckung schließen. 6. Taste Eingabe drücken, um AUSGANGSPOSITION (Home Position) auszuwählen.
Synergix 8825 Sicherstellen, bzw. 8830 Digital dass der Stecker Solution wird nicht gewaltsam dieser Parameter inkorrekt in die entweder auf dem Buchse gesteckt Bildschirm wurde. CONTROLLER KONFIGURATIO N auf dem Störungsbeseitigung • 141 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 148
Kundendienst unklare dass das System verständigen Meldungen nach korrekt aus- und dem Ein- und wieder Ausschalten des eingeschaltet Scanners. wurde. Den Falter ausschalten Drucker/Controller ausschalten Scanner einschalten und warten, bis auf 142 • Störungsbeseitigung XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 149
Vorlagen dass sowohl der Vorlagen auf die in den Scanner Scanner als auch nächsthöhere eingelegt werden. der Drucker Einstellung eingeschaltet und stellen. Dicke initialisiert sind. Vorlagen erfordern u. U. einen Störungsbeseitigung • 143 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 150
Siehe „Sensoren“ er sie scannt. im Abschnitt Dokument „Hauptmenü“. zwischen den Markierungen am Einzugsfach zentrieren. Dokument vorsichtig in den Zufuhrmechanism us schieben, so dass die gesamte Vorderkante des 144 • Störungsbeseitigung XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 151
Vorlage Falten glätten. oder Knitter aufweist. Fehlermeldunge Eine Die Meldung in Fehlermeldung Tabelle 7, wird auf dem „Fehlermeldungen Scanner- “ in diesem Steuerpult Abschnitt suchen angezeigt. und die angegebenen Maßnahmen ausführen. Störungsbeseitigung • 145 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Sie einen in dieses Problem Bearbeitung befindlichen verursachen. Darüber Satz. Scannen Sie das hinaus belegen Vorlagen Dokument erneut. mit Fotos oder gemischte/Spezial- Vorlagen wesentlich mehr Speicherplatz als Vorlagen mit Strichzeichnungen. 146 • Störungsbeseitigung XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 153
Aufträge FULL Speicher ist voll. verarbeitet und auf der Festplatte gespeichert sind. Vorlage neu einscannen. CONTROLLER FAULT - Fehler beim Speichern Nicht scannen, bis der 50000015 des gescannten Bildes unterbrochene Auftrag Störungsbeseitigung • 147 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 154
übermitteln. dem erforderlichen Format. LL-Codes werden beim Zeitweilig auftretendes System aus-, dann Scannen von Vorlagen Scanner- und/oder einschalten. Wenn das zeitweilig eingeblendet Software-Problem Problem weiterhin besteht, den Kundendienst verständigen. 148 • Störungsbeseitigung XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Foto-Modi bei verschiedenen Auflösungen HINWEIS: Die Angabe der Geschwindigkeit erfolgt in cm pro Sekunde (cm/s). HINWEIS: Dicke Vorlagen werden in allen Modi mit einer Höchstgeschwindigkeit von 10,16 cm/s (4,00 IPS) gescannt. Anhänge • 151 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 158
4,00/10,1 Modus) Anhang 2 Die Papierformate, die von den Druckern 8825, 8830, 8850, 510 Serie und 721P und dem Controller mit Firmware 9.1 unterstützt werden, werden in Tabelle 9 auf der folgenden Seite gelistet. Der X2 TECH Farbdrucker ist in zwei Konfigurationen mit Rollengrößen von 36 und 54 Zoll erhältlich.
Seite 159
609,6 mm) Architectural D 24 x 36 in. (609,6 x 914,4 mm) Architectural E 36 x 48 in. (914,4 x 1219,2 mm) 30 x 42 in. (76,2 x Architectural 30" 106,7 mm) Anhänge • 153 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Anhang 3 Tabelle 10 enthält die von den Druckern 8825, 8830, 8850, 510 Serie und 721P unterstützten Rollengrößen. Tabelle 10. Druckrollengrößen Rollengröße Breite 8825/8830/8850 721P /510 Serie ISO Rolle A0 841 mm ISO Rolle A1 594 mm ISO Rolle A2...
Anhang 7 zeigt die Struktur des Hauptmenüs. Die nachstehende Menüstruktur zeigt die oberste Stufe des Hauptmenüs. Auf den folgenden Seiten werden Menüstrukturen für jede der vier Hauptmenü- Optionen dargestellt. Hauptmenü Konfiguration Systeminformationen Systemadministration Diagnose Anhänge • 157 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 164
Die folgende Menüstruktur zeigt die Konfigurations-Option des Hauptmenüs. Konfiguration Bildbearbeitung Zeitnehmer Scanner- Lokalisation Steuerpult Kopier-Optionen Stromsparmodus Steuerung Autoscan Dynamische Sum er Funktion Text Hintergrundunterdrückung Drucker unterbr Vorlagen-Rücklauf Standard-Modus Modus: Manuelle Breite Autobreite Autobreite/Autozentr. Produktivität: ANSI Benutzerdef. Benutzerdef. V/V- Abbildung Materialserie Materialformate Festwerte Autom...
Seite 165
(F Scanner (F al Linear albereich Komponenten-Test Bildweg Motorgeschwindigkeit Scan-Leiste Führungskante/ Hinterkante Gesamt-System est NVR schreiben Sensoren NVR-Vorgaben rücksetzen Motor-Kommunikationen Scanner-Zuverlässigkeitsmesser Vorlagen-Motor Scanner-Fehler (Geordnet) Lampe Scanner-Fehler (Anzahl) Scanner-Fehlerprotokoll löschen Kalibrierungsmotor Anhänge • 159 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 167
Anhänge • 161 XEROX WIDE FORMAT KOPIERSYSTEM - Bedienungshandbuch...
Seite 168
(c) XEROX Corporation. 2003. Alle Rechte vorbehalten. Gedruckt in den USA XEROX(r), X2-TECH mit RACER(tm), XEROX WIDE FORMAT KOPIERSYSTEM 8850, 8825, 8830, 510 Serie und 721P, XEROX WIDE FORMAT Scan System, das digitale Kastensymbol, AccXES und das Akronym XEROX sind Marken der XEROX Corporation.
