Informationen über das Gerät
Gerätebeschreibung
Das Messgerät dient der Ortung geringster Auffälligkeiten im
Ultraschallspektrum, z. B. hervorgerufen durch:
• Leckagen in Druckbehältern, Vakuumsystemen, Tanks,
Druckluft-Systemleitungen, Ventilen
• Kavitationsprozesse in Versorgungsleitungen für
Flüssigkeiten und Gase
• elektrische Entladungen durch Isolierungsfehler,
Kurzschlüsse, Lichtbögen
• mechanischen Verschleiß in Rollen- / Kugellagern,
Ventilen, Getrieben etc.
• Leckagen in pneumatischen Bremsen von LKWs und
Zügen
• Isolationsfehler an undichten Türzargen, Fensterlaibungen
und Raumabdichtungen

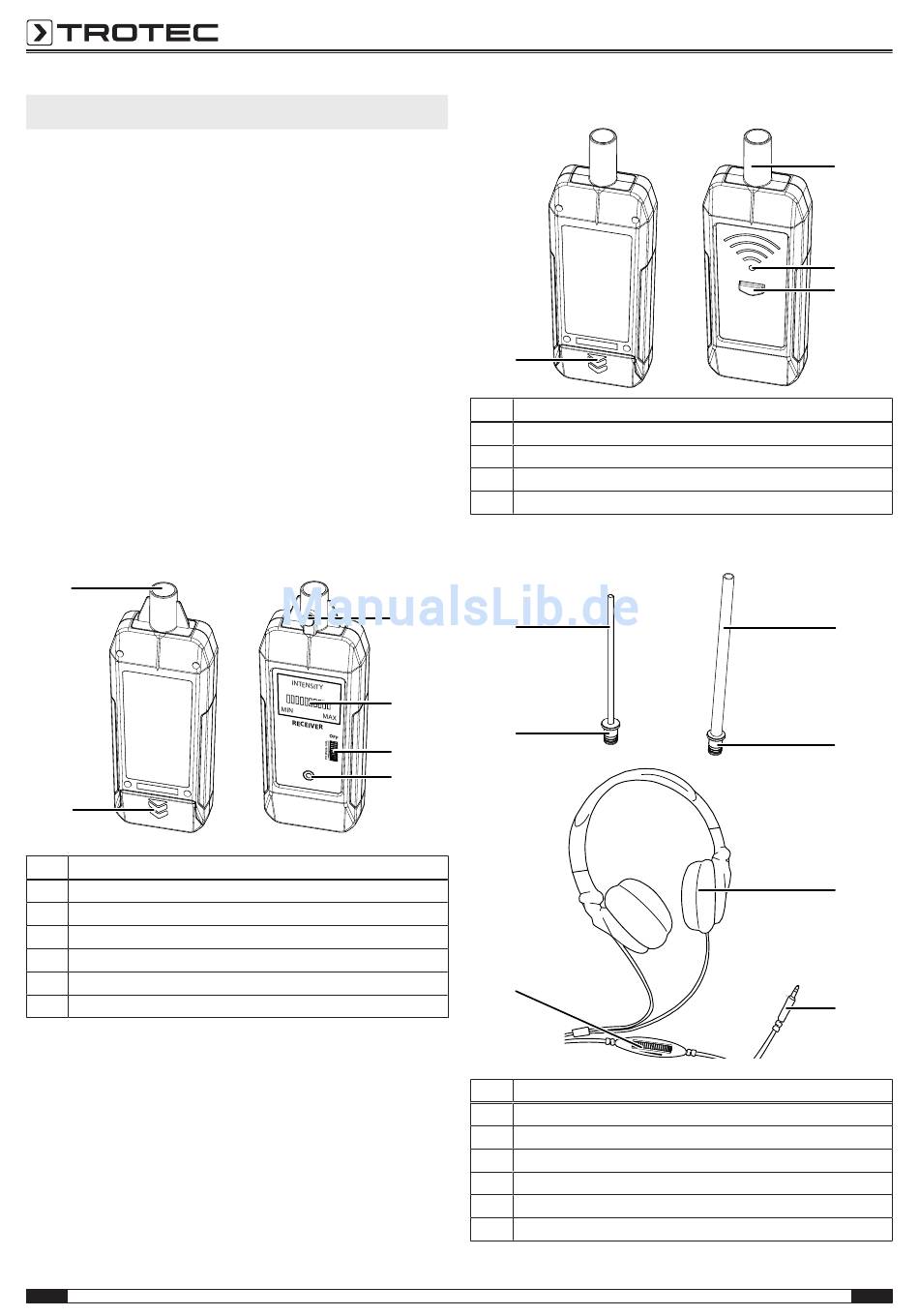

Gerätedarstellung
SL800R (Ultraschalldetektor)
6
5
Nr. Bezeichnung
1 Feststellschraube für Sonden
2 LED-Bargraph (Intensität MIN bis MAX über 10 LEDs)
3 Ein-/Aus-Drehschalter und Lautstärkeregler
4 Anschlussbuchse für Kopfhörer
5 Batteriefach mit Abdeckung
6 Signaleingang und Anschluss für Sonde
3
SL800T (Ultraschallsender)
5
Nr. Bezeichnung
5 Batteriefach mit Abdeckung
7 Sender für Ultraschallsignal (40 kHz)
8 Betriebskontrolleuchte
9 Ein-/Aus-Schalter
Zubehör
1
15
2
11
3
4
14
Nr. Bezeichnung
10 Luftschallsonde
11 Anschlussstück
12 Kopfhörer
13 Klinkenstecker
14 Lautstärkeregler für Kopfhörer
15 Körperschallsonde
Bedienungsanleitung – Ultraschalldetektor SL800-SET
