Sonde einsetzen / wechseln
Sie können den SL800R mit verschiedenen Sonden ausstatten.
Im Lieferumfang ist eine Körperschallsonde und eine
Luftschallsonde enthalten.
Die Körperschallsonde dient zur Ortung materialgetragener
Ultraschallfrequenzen über direkte Berührung des zu
untersuchenden Objektes (z. B. ein Kugellager).
Die Luftschallsonde dient zur Ortung von luftgetragenen
Ultraschallfrequenzen, auch auf Entfernungen von bis zu einigen
Metern.

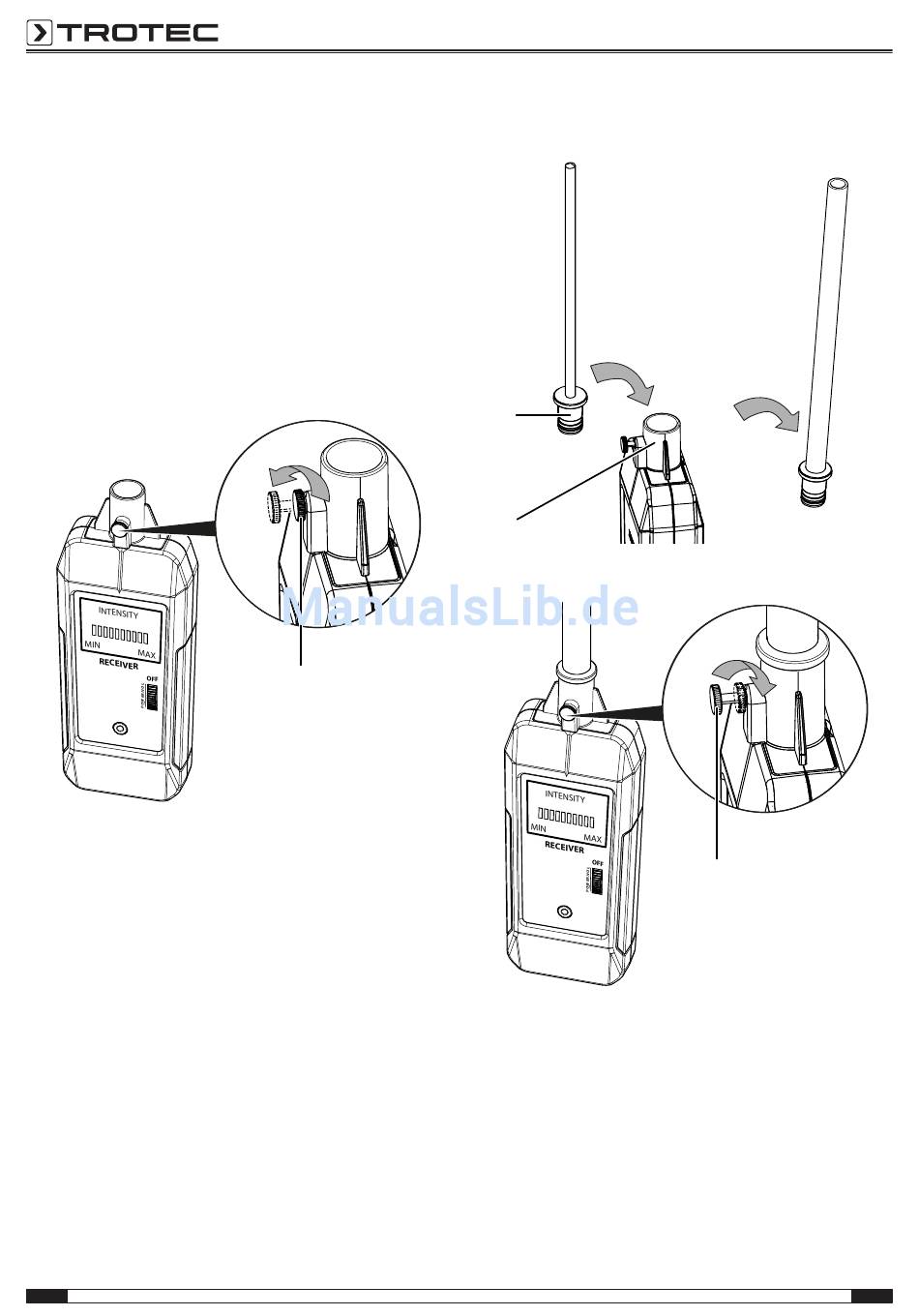

Um eine Sonde zu montieren bzw. auszutauschen, gehen Sie
wie folgt vor:
1. Lösen Sie die Feststellschraube (1) am SL800R.
2. Entnehmen Sie ggf. die vorhandene Sonde.
5
3. Setzen Sie das Anschlussstück (11) der Sonde in die
4. Drehen Sie die Feststellschraube (1) wieder fest.
1
5. Prüfen Sie die Sonde auf festen Sitz.
Bedienungsanleitung – Ultraschalldetektor SL800-SET
Halterung (6) am SL800R.
11
6
1
