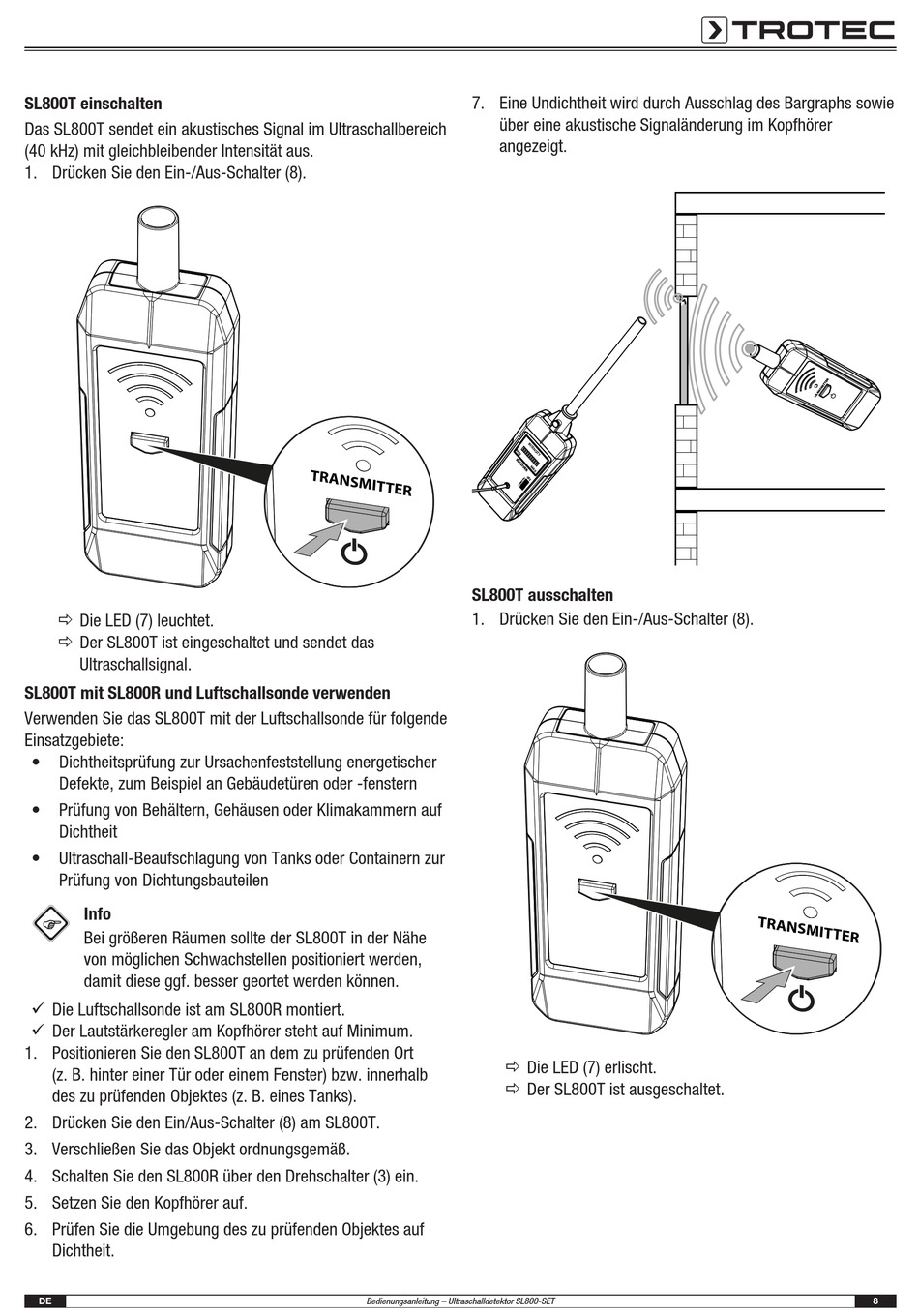

Trotec SL800-SET Bedienungsanleitung Seite 9

SL800T einschalten
Das SL800T sendet ein akustisches Signal im Ultraschallbereich
(40 kHz) mit gleichbleibender Intensität aus.
1. Drücken Sie den Ein-/Aus-Schalter (8).
ð Die LED (7) leuchtet.
ð Der SL800T ist eingeschaltet und sendet das
Ultraschallsignal.
SL800T mit SL800R und Luftschallsonde verwenden
Verwenden Sie das SL800T mit der Luftschallsonde für folgende
Einsatzgebiete:
• Dichtheitsprüfung zur Ursachenfeststellung energetischer
Defekte, zum Beispiel an Gebäudetüren oder -fenstern
• Prüfung von Behältern, Gehäusen oder Klimakammern auf
Dichtheit
• Ultraschall-Beaufschlagung von Tanks oder Containern zur
Prüfung von Dichtungsbauteilen
Info
Bei größeren Räumen sollte der SL800T in der Nähe
von möglichen Schwachstellen positioniert werden,
damit diese ggf. besser geortet werden können.
ü Die Luftschallsonde ist am SL800R montiert.
ü Der Lautstärkeregler am Kopfhörer steht auf Minimum.
1. Positionieren Sie den SL800T an dem zu prüfenden Ort
(z. B. hinter einer Tür oder einem Fenster) bzw. innerhalb
des zu prüfenden Objektes (z. B. eines Tanks).
2. Drücken Sie den Ein/Aus-Schalter (8) am SL800T.
3. Verschließen Sie das Objekt ordnungsgemäß.
4. Schalten Sie den SL800R über den Drehschalter (3) ein.
5. Setzen Sie den Kopfhörer auf.
6. Prüfen Sie die Umgebung des zu prüfenden Objektes auf
Dichtheit.
DE
7. Eine Undichtheit wird durch Ausschlag des Bargraphs sowie
über eine akustische Signaländerung im Kopfhörer
angezeigt.
SL800T ausschalten
1. Drücken Sie den Ein-/Aus-Schalter (8).
ð Die LED (7) erlischt.
ð Der SL800T ist ausgeschaltet.
Bedienungsanleitung – Ultraschalldetektor SL800-SET 8
