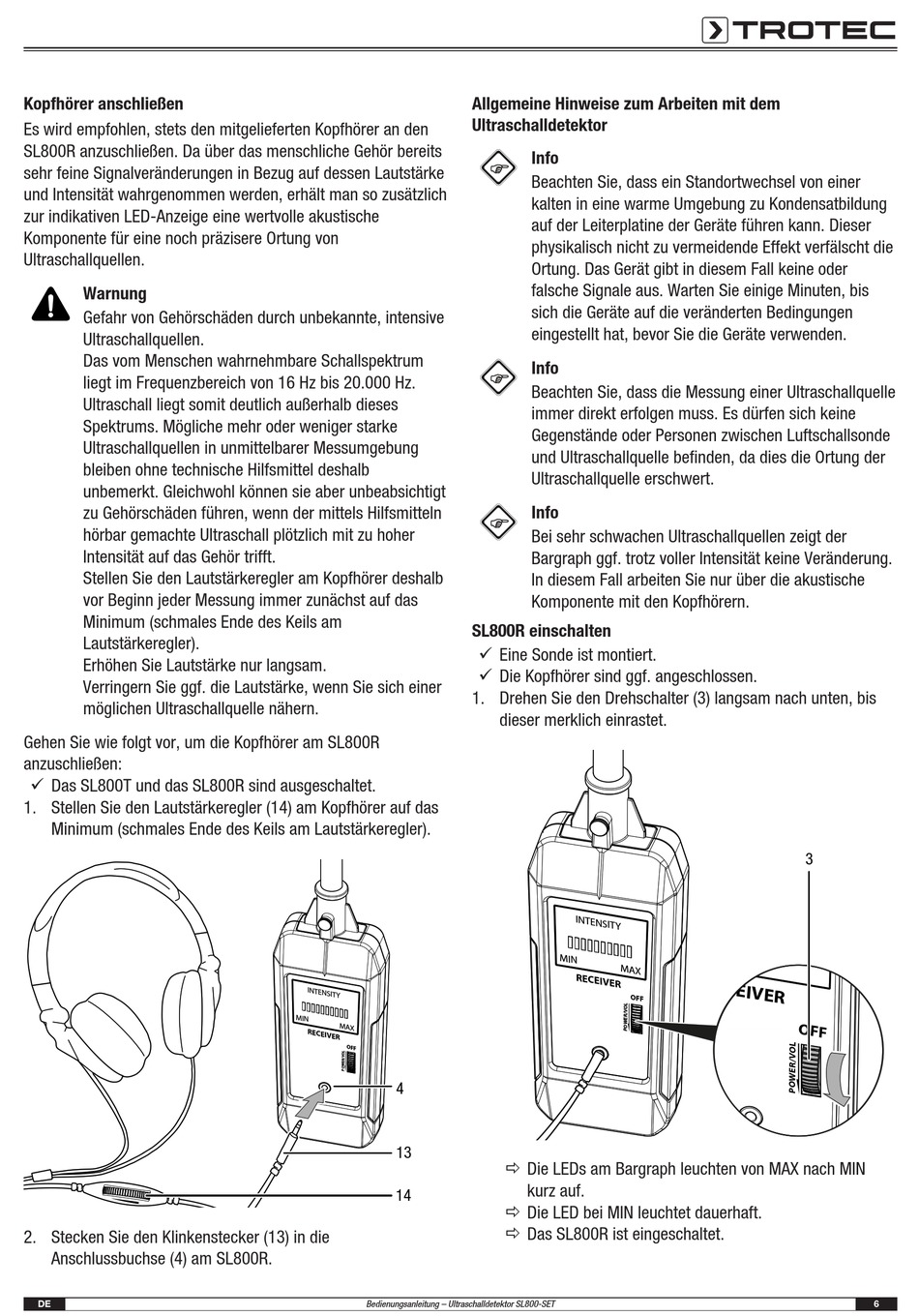

Kopfhörer anschließen
Es wird empfohlen, stets den mitgelieferten Kopfhörer an den
SL800R anzuschließen. Da über das menschliche Gehör bereits
sehr feine Signalveränderungen in Bezug auf dessen Lautstärke
und Intensität wahrgenommen werden, erhält man so zusätzlich
zur indikativen LED-Anzeige eine wertvolle akustische
Komponente für eine noch präzisere Ortung von
Ultraschallquellen.
Warnung
Gefahr von Gehörschäden durch unbekannte, intensive
Ultraschallquellen.
Das vom Menschen wahrnehmbare Schallspektrum
liegt im Frequenzbereich von 16 Hz bis 20.000 Hz.
Ultraschall liegt somit deutlich außerhalb dieses
Spektrums. Mögliche mehr oder weniger starke
Ultraschallquellen in unmittelbarer Messumgebung
bleiben ohne technische Hilfsmittel deshalb
unbemerkt. Gleichwohl können sie aber unbeabsichtigt
zu Gehörschäden führen, wenn der mittels Hilfsmitteln
hörbar gemachte Ultraschall plötzlich mit zu hoher
Intensität auf das Gehör trifft.
Stellen Sie den Lautstärkeregler am Kopfhörer deshalb
vor Beginn jeder Messung immer zunächst auf das
Minimum (schmales Ende des Keils am
Lautstärkeregler).
Erhöhen Sie Lautstärke nur langsam.
Verringern Sie ggf. die Lautstärke, wenn Sie sich einer
möglichen Ultraschallquelle nähern.
Gehen Sie wie folgt vor, um die Kopfhörer am SL800R
anzuschließen:
ü Das SL800T und das SL800R sind ausgeschaltet.
1. Stellen Sie den Lautstärkeregler (14) am Kopfhörer auf das
Minimum (schmales Ende des Keils am Lautstärkeregler).
2. Stecken Sie den Klinkenstecker (13) in die
Anschlussbuchse (4) am SL800R.
DE
Allgemeine Hinweise zum Arbeiten mit dem
Ultraschalldetektor
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine der Geräte führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Ortung. Das Gerät gibt in diesem Fall keine oder
falsche Signale aus. Warten Sie einige Minuten, bis
sich die Geräte auf die veränderten Bedingungen
eingestellt hat, bevor Sie die Geräte verwenden.
Info
Beachten Sie, dass die Messung einer Ultraschallquelle
immer direkt erfolgen muss. Es dürfen sich keine
Gegenstände oder Personen zwischen Luftschallsonde
und Ultraschallquelle befinden, da dies die Ortung der
Ultraschallquelle erschwert.
Info
Bei sehr schwachen Ultraschallquellen zeigt der
Bargraph ggf. trotz voller Intensität keine Veränderung.
In diesem Fall arbeiten Sie nur über die akustische
Komponente mit den Kopfhörern.
SL800R einschalten
ü Eine Sonde ist montiert.
ü Die Kopfhörer sind ggf. angeschlossen.
1. Drehen Sie den Drehschalter (3) langsam nach unten, bis
dieser merklich einrastet.
4
13
ð Die LEDs am Bargraph leuchten von MAX nach MIN
kurz auf.
14
ð Die LED bei MIN leuchtet dauerhaft.
ð Das SL800R ist eingeschaltet.
Bedienungsanleitung – Ultraschalldetektor SL800-SET
